DE
TWINDOSE 40 EVO PLUS 100 mS

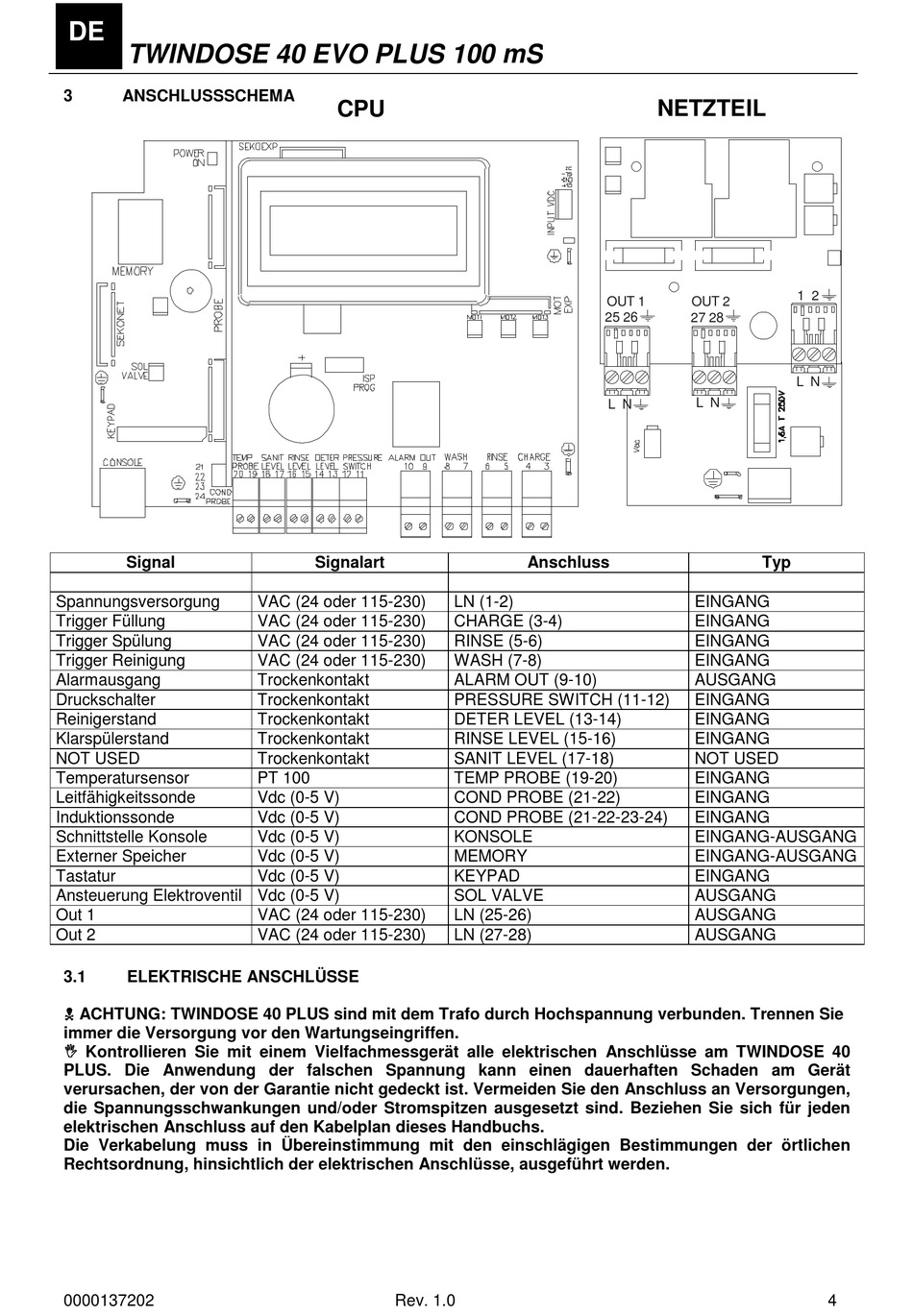

3 ANSCHLUSSSCHEMA
Signal
Spannungsversorgung
Trigger Füllung
Trigger Spülung
Trigger Reinigung
Alarmausgang
Druckschalter
Reinigerstand
Klarspülerstand
NOT USED
Temperatursensor
Leitfähigkeitssonde
Induktionssonde
Schnittstelle Konsole
Externer Speicher
Tastatur
Ansteuerung Elektroventil Vdc (0-5 V)
Out 1
Out 2
3.1 ELEKTRISCHE ANSCHLÜSSE
 ACHTUNG: TWINDOSE 40 PLUS sind mit dem Trafo durch Hochspannung verbunden. Trennen Sie
immer die Versorgung vor den Wartungseingriffen.
 Kontrollieren Sie mit einem Vielfachmessgerät alle elektrischen Anschlüsse am TWINDOSE 40
PLUS. Die Anwendung der falschen Spannung kann einen dauerhaften Schaden am Gerät
verursachen, der von der Garantie nicht gedeckt ist. Vermeiden Sie den Anschluss an Versorgungen,
die Spannungsschwankungen und/oder Stromspitzen ausgesetzt sind. Beziehen Sie sich für jeden
elektrischen Anschluss auf den Kabelplan dieses Handbuchs.
Die Verkabelung muss in Übereinstimmung mit den einschlägigen Bestimmungen der örtlichen
Rechtsordnung, hinsichtlich der elektrischen Anschlüsse, ausgeführt werden.
0000137202
CPU
CPU
Signalart
VAC (24 oder 115-230)
VAC (24 oder 115-230)
VAC (24 oder 115-230)
VAC (24 oder 115-230)
Trockenkontakt
Trockenkontakt
Trockenkontakt
Trockenkontakt
Trockenkontakt
PT 100
Vdc (0-5 V)
Vdc (0-5 V)
Vdc (0-5 V)
Vdc (0-5 V)
Vdc (0-5 V)
VAC (24 oder 115-230)
VAC (24 oder 115-230)
Rev. 1.0
ALIMENTATO RE
OUT 1
25 26
L N
Anschluss
LN (1-2)
CHARGE (3-4)
RINSE (5-6)
WASH (7-8)
ALARM OUT (9-10)
PRESSURE SWITCH (11-12)
DETER LEVEL (13-14)
RINSE LEVEL (15-16)
SANIT LEVEL (17-18)
TEMP PROBE (19-20)
COND PROBE (21-22)
COND PROBE (21-22-23-24)
KONSOLE
MEMORY
KEYPAD
SOL VALVE
LN (25-26)
LN (27-28)
NETZTEIL
1 2
OUT 2
27 28
L N
L N
Typ
EINGANG
EINGANG
EINGANG
EINGANG
AUSGANG
EINGANG
EINGANG
EINGANG
NOT USED
EINGANG
EINGANG
EINGANG
EINGANG-AUSGANG
EINGANG-AUSGANG
EINGANG
AUSGANG
AUSGANG
AUSGANG
4
