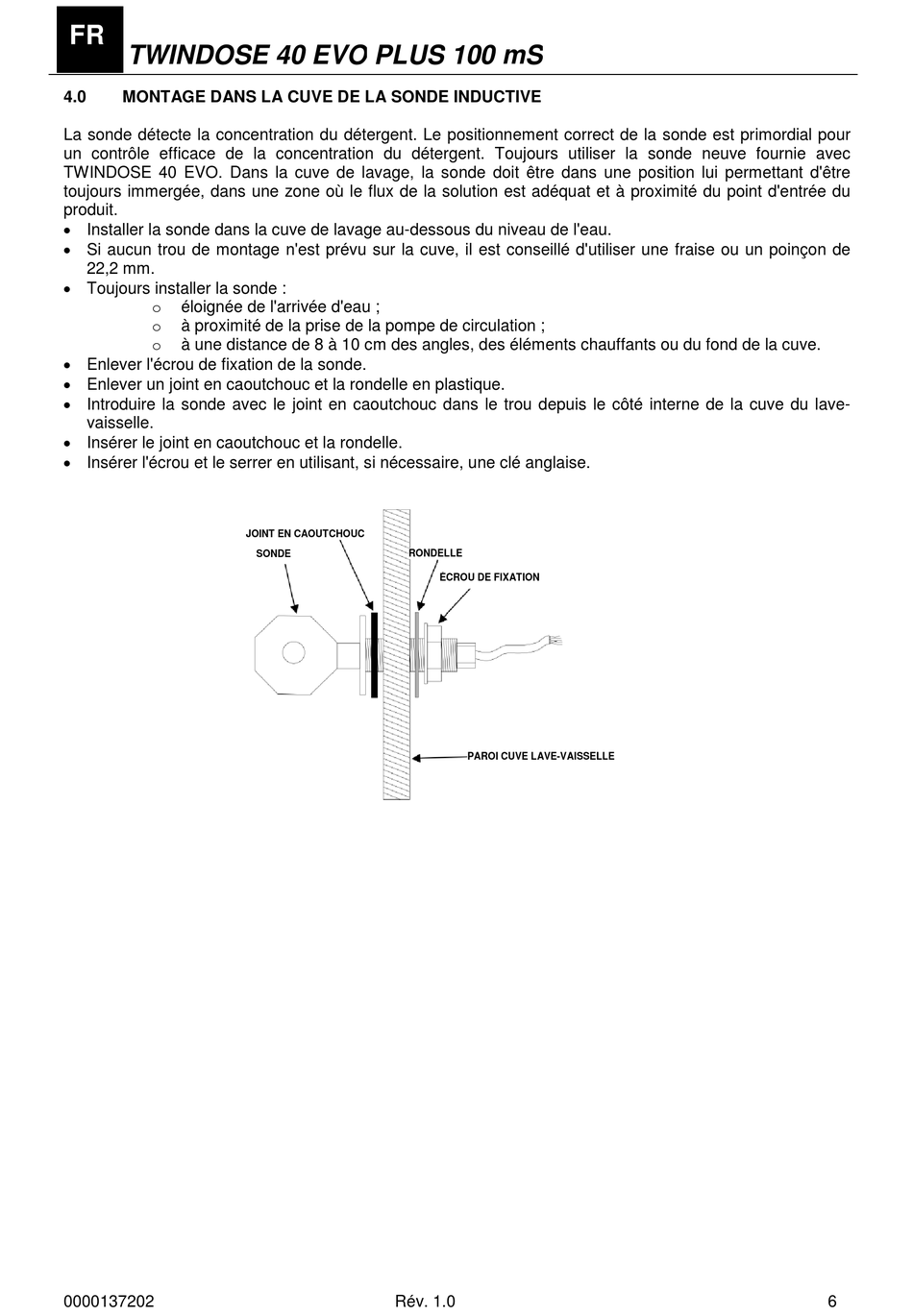

4.0 MONTAGE DANS LA CUVE DE LA SONDE INDUCTIVE
La sonde détecte la concentration du détergent. Le positionnement correct de la sonde est primordial pour
un contrôle efficace de la concentration du détergent. Toujours utiliser la sonde neuve fournie avec
TWINDOSE 40 EVO. Dans la cuve de lavage, la sonde doit être dans une position lui permettant d'être
toujours immergée, dans une zone où le flux de la solution est adéquat et à proximité du point d'entrée du
produit.
 Installer la sonde dans la cuve de lavage au-dessous du niveau de l'eau.
 Si aucun trou de montage n'est prévu sur la cuve, il est conseillé d'utiliser une fraise ou un poinçon de
22,2 mm.
 Toujours installer la sonde :
éloignée de l'arrivée d'eau ;
o
à proximité de la prise de la pompe de circulation ;
o
à une distance de 8 à 10 cm des angles, des éléments chauffants ou du fond de la cuve.
o
 Enlever l'écrou de fixation de la sonde.
 Enlever un joint en caoutchouc et la rondelle en plastique.
 Introduire la sonde avec le joint en caoutchouc dans le trou depuis le côté interne de la cuve du lave-
vaisselle.
 Insérer le joint en caoutchouc et la rondelle.
 Insérer l'écrou et le serrer en utilisant, si nécessaire, une clé anglaise.
