FR
TWINDOSE 40 EVO PLUS 100 mS

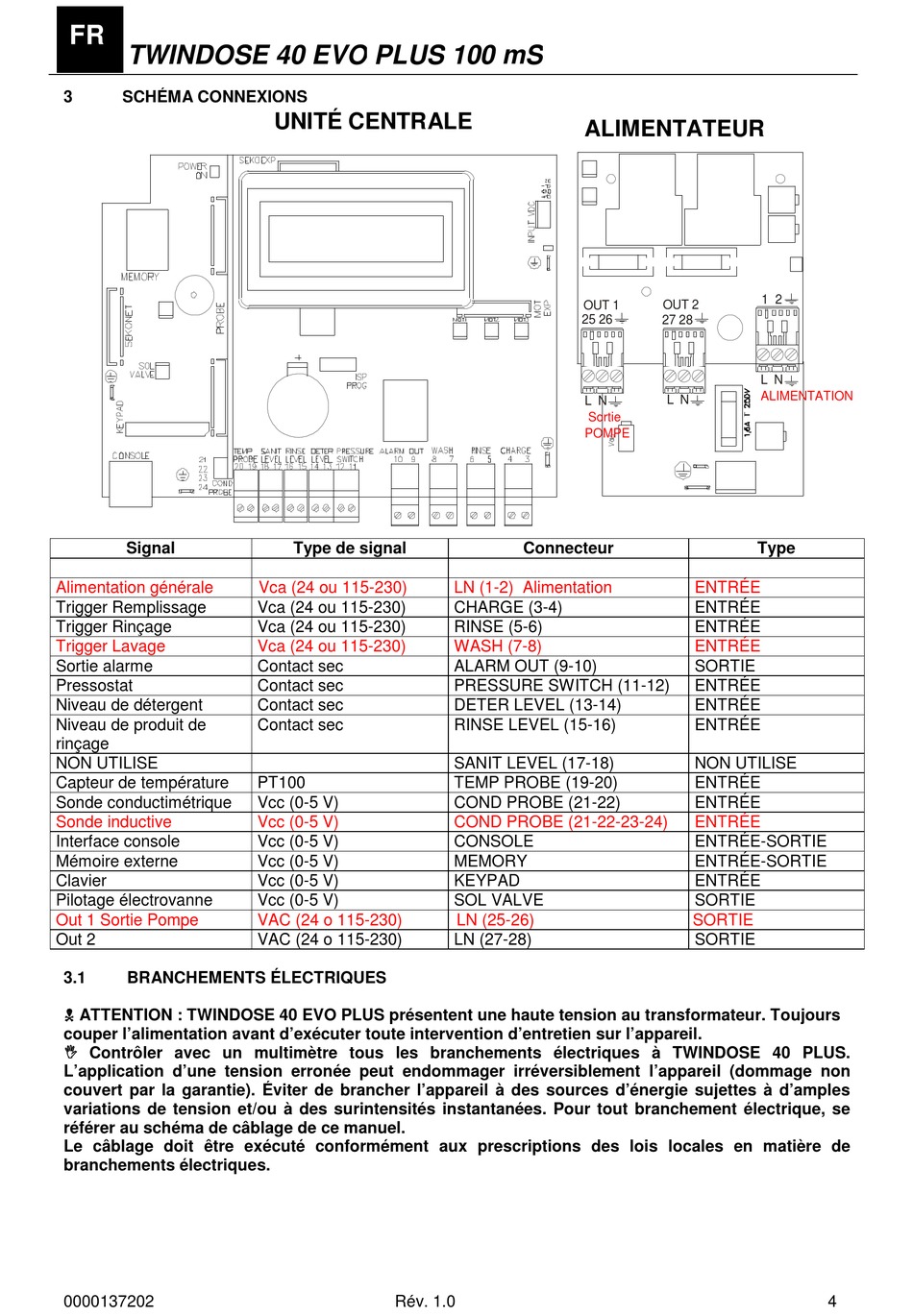

3 SCHÉMA CONNEXIONS
Signal
Alimentation générale
Trigger Remplissage
Trigger Rinçage
Trigger Lavage
Sortie alarme
Pressostat
Niveau de détergent
Niveau de produit de
rinçage
NON UTILISE
Capteur de température
Sonde conductimétrique
Sonde inductive
Interface console
Mémoire externe
Clavier
Pilotage électrovanne
Out 1 Sortie Pompe
Out 2
3.1 BRANCHEMENTS ÉLECTRIQUES
 ATTENTION : TWINDOSE 40 EVO PLUS présentent une haute tension au transformateur. Toujours
couper l'alimentation avant d'exécuter toute intervention d'entretien sur l'appareil.
 Contrôler avec un multimètre tous les branchements électriques à TWINDOSE 40 PLUS.
L'application d'une tension erronée peut endommager irréversiblement l'appareil (dommage non
couvert par la garantie). Éviter de brancher l'appareil à des sources d'énergie sujettes à d'amples
variations de tension et/ou à des surintensités instantanées. Pour tout branchement électrique, se
référer au schéma de câblage de ce manuel.
Le câblage doit être exécuté conformément aux prescriptions des lois locales en matière de
branchements électriques.
0000137202
CPU
UNITÉ CENTRALE
Type de signal
Vca (24 ou 115-230)
Vca (24 ou 115-230)
Vca (24 ou 115-230)
Vca (24 ou 115-230)
Contact sec
Contact sec
Contact sec
Contact sec
PT100
Vcc (0-5 V)
Vcc (0-5 V)
Vcc (0-5 V)
Vcc (0-5 V)
Vcc (0-5 V)
Vcc (0-5 V)
VAC (24 o 115-230)
VAC (24 o 115-230)
Rév. 1.0
ALIMENTATO RE
ALIMENTATEUR
OUT 1
25 26
L N
Sortie
POMPE
Connecteur
LN (1-2) Alimentation
CHARGE (3-4)
RINSE (5-6)
WASH (7-8)
ALARM OUT (9-10)
PRESSURE SWITCH (11-12)
DETER LEVEL (13-14)
RINSE LEVEL (15-16)
SANIT LEVEL (17-18)
TEMP PROBE (19-20)
COND PROBE (21-22)
COND PROBE (21-22-23-24)
CONSOLE
MEMORY
KEYPAD
SOL VALVE
LN (25-26)
LN (27-28)
1 2
OUT 2
27 28
L N
ALIMENTATION
L N
Type
ENTRÉE
ENTRÉE
ENTRÉE
ENTRÉE
SORTIE
ENTRÉE
ENTRÉE
ENTRÉE
NON UTILISE
ENTRÉE
ENTRÉE
ENTRÉE
ENTRÉE-SORTIE
ENTRÉE-SORTIE
ENTRÉE
SORTIE
SORTIE
SORTIE
