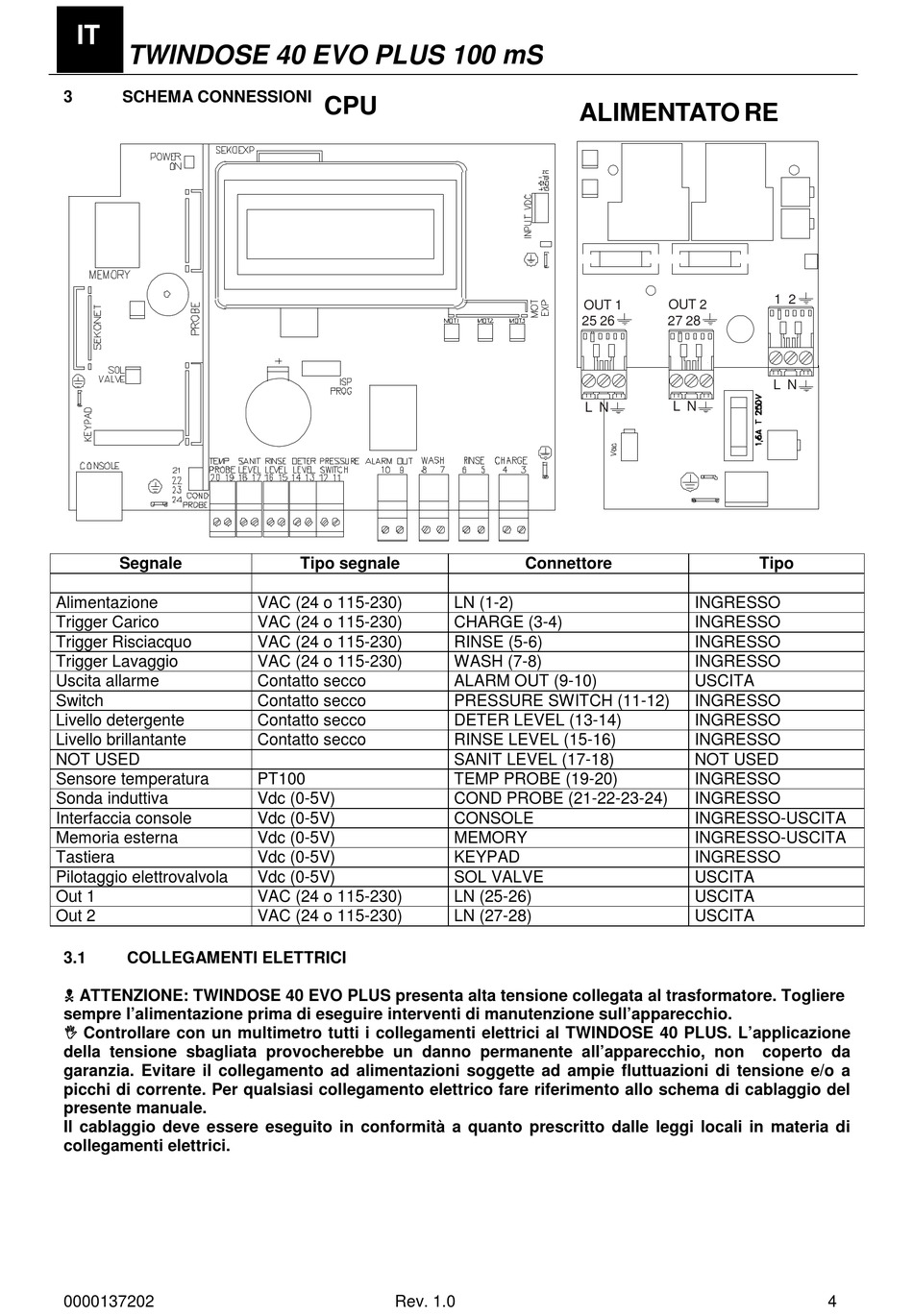

TWINDOSE 40 EVO PLUS 100 mS
3 SCHEMA CONNESSIONI
Segnale
Alimentazione
Trigger Carico
Trigger Risciacquo
Trigger Lavaggio
Uscita allarme
Switch
Livello detergente
Livello brillantante
NOT USED
Sensore temperatura
Sonda induttiva
Interfaccia console
Memoria esterna
Tastiera
Pilotaggio elettrovalvola
Out 1
Out 2
3.1 COLLEGAMENTI ELETTRICI
 ATTENZIONE: TWINDOSE 40 EVO PLUS presenta alta tensione collegata al trasformatore. Togliere
sempre l'alimentazione prima di eseguire interventi di manutenzione sull'apparecchio.
 Controllare con un multimetro tutti i collegamenti elettrici al TWINDOSE 40 PLUS. L'applicazione
della tensione sbagliata provocherebbe un danno permanente all'apparecchio, non
garanzia. Evitare il collegamento ad alimentazioni soggette ad ampie fluttuazioni di tensione e/o a
picchi di corrente. Per qualsiasi collegamento elettrico fare riferimento allo schema di cablaggio del
presente manuale.
Il cablaggio deve essere eseguito in conformità a quanto prescritto dalle leggi locali in materia di
collegamenti elettrici.
0000137202
CPU
Tipo segnale
VAC (24 o 115-230)
VAC (24 o 115-230)
VAC (24 o 115-230)
VAC (24 o 115-230)
Contatto secco
Contatto secco
Contatto secco
Contatto secco
PT100
Vdc (0-5V)
Vdc (0-5V)
Vdc (0-5V)
Vdc (0-5V)
Vdc (0-5V)
VAC (24 o 115-230)
VAC (24 o 115-230)
Rev. 1.0
ALIMENTATO RE
OUT 1
25 26
L N
Connettore
LN (1-2)
CHARGE (3-4)
RINSE (5-6)
WASH (7-8)
ALARM OUT (9-10)
PRESSURE SWITCH (11-12)
DETER LEVEL (13-14)
RINSE LEVEL (15-16)
SANIT LEVEL (17-18)
TEMP PROBE (19-20)
COND PROBE (21-22-23-24)
CONSOLE
MEMORY
KEYPAD
SOL VALVE
LN (25-26)
LN (27-28)
1 2
OUT 2
27 28
L N
L N
Tipo
INGRESSO
INGRESSO
INGRESSO
INGRESSO
USCITA
INGRESSO
INGRESSO
INGRESSO
NOT USED
INGRESSO
INGRESSO
INGRESSO-USCITA
INGRESSO-USCITA
INGRESSO
USCITA
USCITA
USCITA
coperto da
