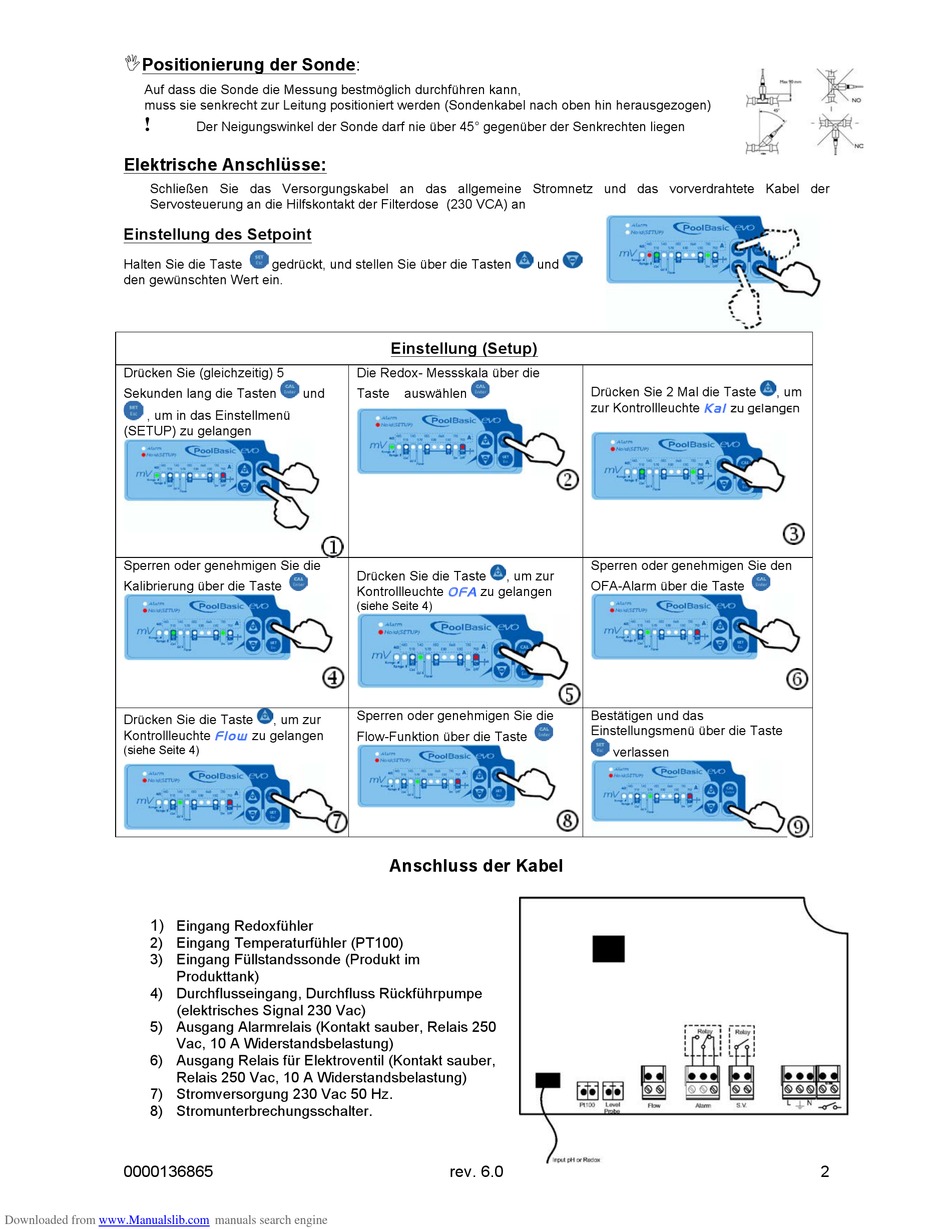

Positionierung Der Sonde; Elektrische Anschlüsse; Anschluss Der Kabel - seko POOL BASIC RX Handbuch

!

Positionierung der Sonde:

Auf dass die Sonde die Messung bestmöglich durchführen kann,
muss sie senkrecht zur Leitung positioniert werden (Sondenkabel nach oben hin herausgezogen)
!
Elektrische Anschlüsse:
Schließen Sie das Versorgungskabel an das allgemeine Stromnetz und das vorverdrahtete Kabel der
Servosteuerung an die Hilfskontakt der Filterdose (230 VCA) an
Einstellung des Setpoint
Halten Sie die Taste
den gewünschten Wert ein.
Drücken Sie (gleichzeitig) 5
Sekunden lang die Tasten Sekunden lang die Tasten
, um in das Einstellmenü
(SETUP) zu gelangen
Sperren oder genehmigen Sie die Sperren oder genehmigen Sie die
Kalibrierung über die Taste
Drücken Sie die Taste
Kontrollleuchte
(siehe Seite 4)
1)
Eingang Redoxfühler
2) Eingang Temperaturfühler (PT100)
3) Eingang Füllstandssonde (Produkt im
Produkttank)
4) Durchflusseingang, Durchfluss Rückführpumpe
(elektrisches Signal 230 Vac)
5) Ausgang Alarmrelais (Kontakt sauber, Relais 250
Vac, 10 A Widerstandsbelastung)
6) Ausgang Relais für Elektroventil (Kontakt sauber,
Relais 250 Vac, 10 A Widerstandsbelastung)
7) Stromversorgung 230 Vac 50 Hz.
8) Stromunterbrechungsschalter.
