TWINDOSE 40 EVO PLUS 100 mS
3.2

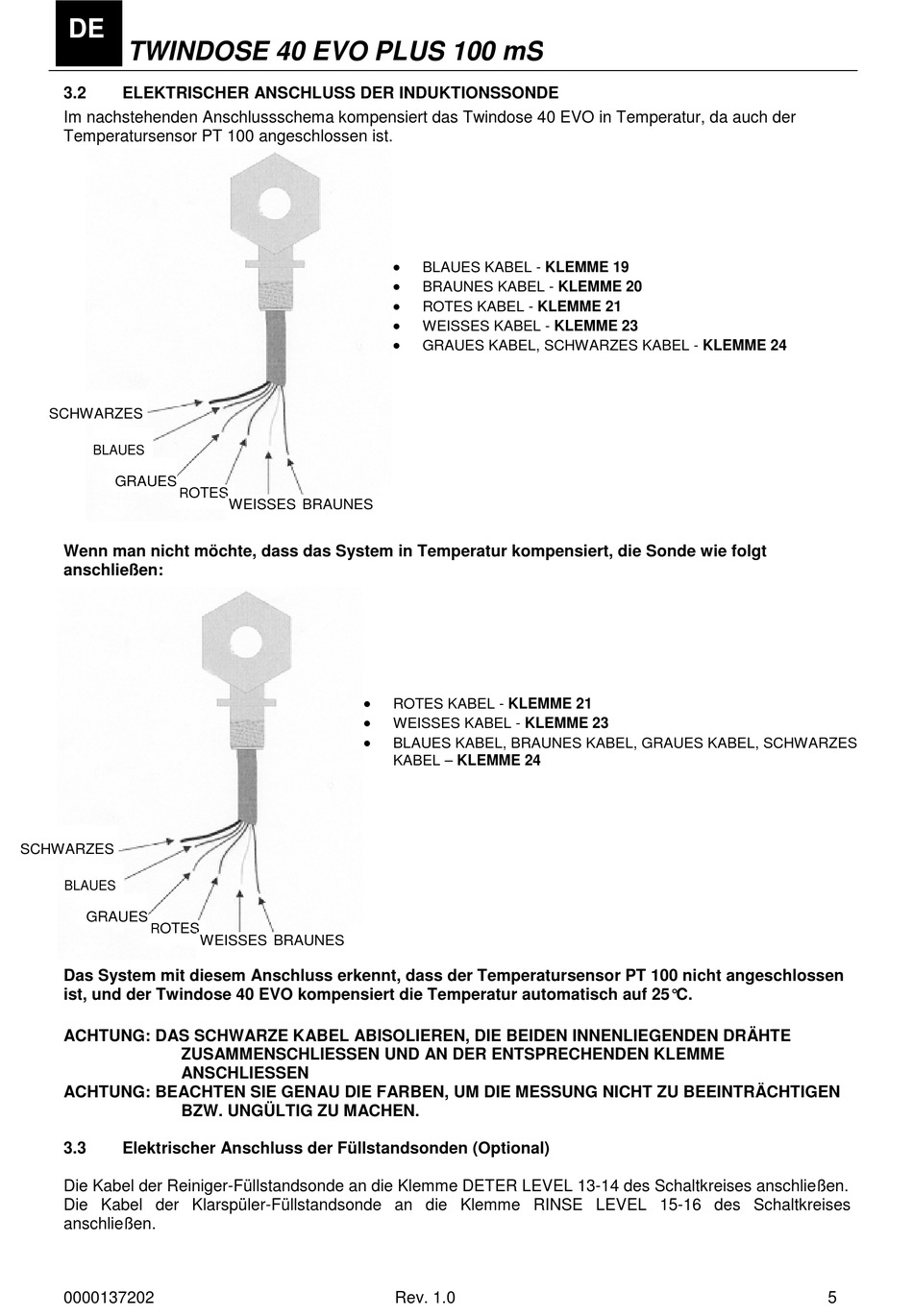

ELEKTRISCHER ANSCHLUSS DER INDUKTIONSSONDE

Im nachstehenden Anschlussschema kompensiert das Twindose 40 EVO in Temperatur, da auch der
Temperatursensor PT 100 angeschlossen ist.
SCHWARZES
BLAUES
GRAUES
OTES
R
Wenn man nicht möchte, dass das System in Temperatur kompensiert, die Sonde wie folgt
anschließen:
SCHWARZES
BLAUES
GRAUES
OTES
R
Das System mit diesem Anschluss erkennt, dass der Temperatursensor PT 100 nicht angeschlossen
ist, und der Twindose 40 EVO kompensiert die Temperatur automatisch auf 25°C.
ACHTUNG: DAS SCHWARZE KABEL ABISOLIEREN, DIE BEIDEN INNENLIEGENDEN DRÄHTE
ZUSAMMENSCHLIESSEN UND AN DER ENTSPRECHENDEN KLEMME
ANSCHLIESSEN
ACHTUNG: BEACHTEN SIE GENAU DIE FARBEN, UM DIE MESSUNG NICHT ZU BEEINTRÄCHTIGEN
BZW. UNGÜLTIG ZU MACHEN.
3.3 Elektrischer Anschluss der Füllstandsonden (Optional)
Die Kabel der Reiniger-Füllstandsonde an die Klemme DETER LEVEL 13-14 des Schaltkreises anschließen.
Die Kabel der Klarspüler-Füllstandsonde an die Klemme RINSE LEVEL 15-16 des Schaltkreises
anschließen.
0000137202
WEISSES BRAUNES



WEISSES BRAUNES

BLAUES KABEL - KLEMME 19

BRAUNES KABEL - KLEMME 20

ROTES KABEL - KLEMME 21

WEISSES KABEL - KLEMME 23

GRAUES KABEL, SCHWARZES KABEL - KLEMME 24
ROTES KABEL - KLEMME 21
WEISSES KABEL - KLEMME 23
BLAUES KABEL, BRAUNES KABEL, GRAUES KABEL, SCHWARZES
KABEL – KLEMME 24
