2. Installation
Um die Kavitation vorzubeugen, muss der Gegendruck im Durchflusssensor mindestens
1,5 Bar bei Q3 und mindestens 2,5 Bar bei Q4 sein. (Die jeweiligen Durchflüsse Q3 bzw.
Q4 entnehmen Sie bitte dem Typenschild am Durchflüsssensor).
Der Zähler darf keinem niedrigeren Druck als dem Umgebungsdruck (kein Unterdruck)
ausgesetzt werden, da es zu Schädigung der Sensoren kommen kan.
Die Druckstufe ist PN16 für Gewindezähler und PN25 für Flanschzähler, siehe
Typenschild.
Die Druckstufe des Durchflusssensors gilt nicht evt. mitgeliefertem Zubehör.
Keine gerade Ein- oder Auslaufstrecke ist erforderlich um MID einzuhalten. Nur bei
kräftigen Durchflussstörungen vor dem Zähler ist eine gerade Einlaufstrecke notwendig.
2.1 Montage des Durchflusssensors
Vor dem Einbau des Durchflusssensors sollte die Anlage durchgespült werden, während
ein Paßstück den Zähler ersetzt.
Entfernen Sie hiernach die Siegeloblaten / Schutzpfropfen vom Ein- und Auslauf des
Zählers und montieren Sie den Zähler.
Bei Einbau immer neue Dichtungen verwenden.
Die Durchflussrichtung ist durch den Pfeil auf der Seite angegeben.
Bei der Montage soll es gesichert werden, dass die Gewindelänge der Verschraubungen
den Anzug der Dichtungsfläche nicht hindert, sowie dass PN10 Verschraubungen
verwendet werden (PN16 Verschraubungen/Dichtungen können verwendet werden).
Nach der Montage können die Durchflussventile geöffnet werden. Das Ventil für dem
ANVEND KUN DE MEDLEVEREDE HVIDE PE-PAKNINGER !!
Durchflusssensor zuerst öffnen, ansonst Gefahr vor Unterdruck.
USE ONLY THE DELIVERED WHITE PE-GASKETS !!
Bei der Anwendung eines Siebs oder Rückflussverhinderer sollen die mitgelieferten
dickeren PE-Dichtungen verwendet werden, damit das Sieb oder Rückschlagventil nicht
VERWENDEN SIE NUR DIE MITGELIEFERTEN WEISSEN PE-DICHTUNGEN !!
beschädigt werden. (PE = Polyethylen)
PE-Pakning
PE-Gasket
PE-Dichtung
Type No. for:

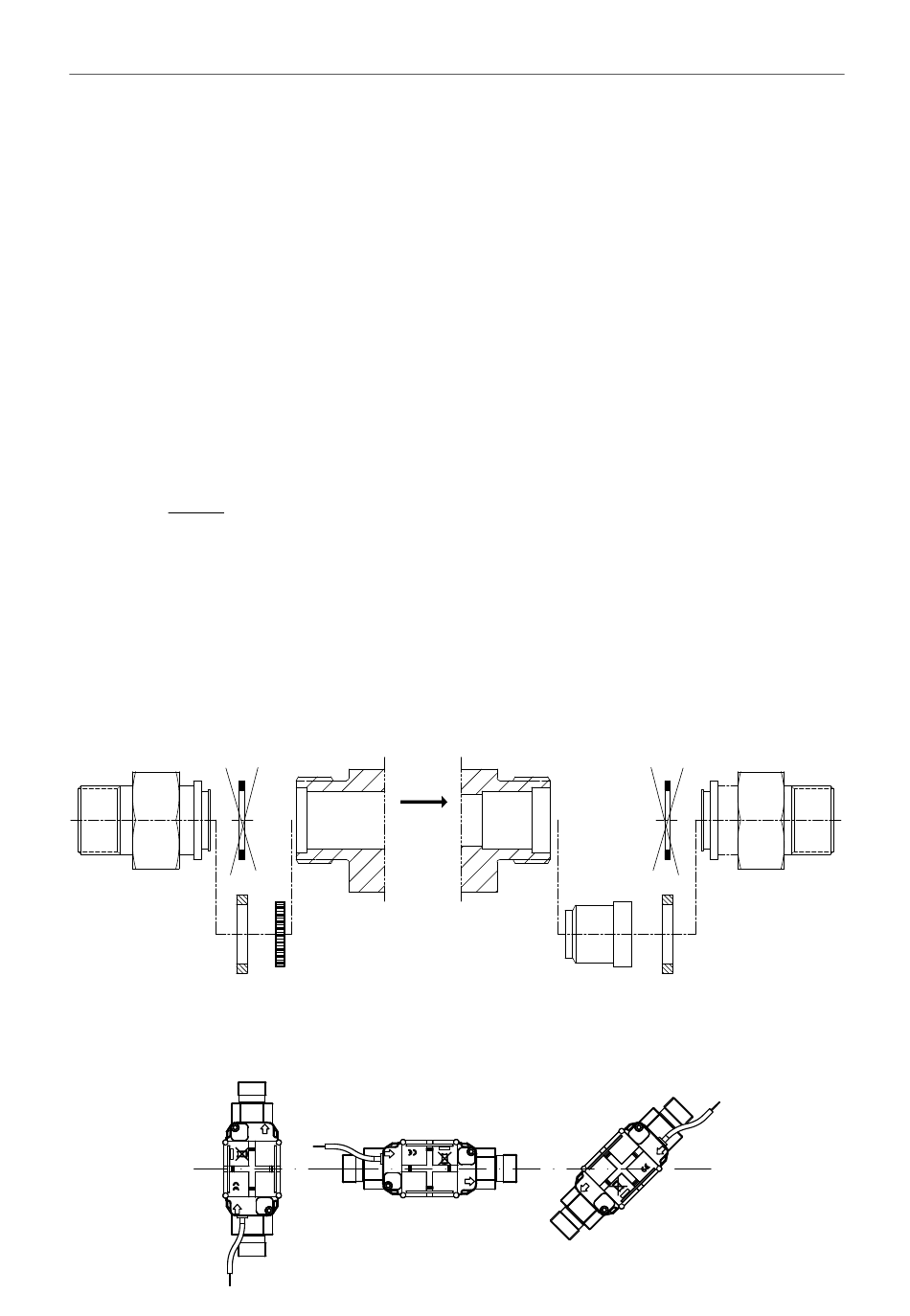

2.2 Einbauwinkel für ULTRAFLOW® 24
SI (10 stk.)
STRAINER (10 pcs.)
SIEB (10 stk.)
DN15
66-56-484
DN20
66-56-485
FLOW
Si
Tilbagestrømningssikring
Anti pollution check value
Strainer
Rückflussverhinderer
Sieb
Type No. for:
KONTRAVENTIL, SI, 2 stk. PE-PAKNING
NON RETURN VALVE, STRAINER, 2 pcs. PE- GASKET
RÜCKFLUSSVERHINDERER, SIEB, 2 stk. PE-DICHTUNG
DN15
66-56-480
DN20
66-56-481
KONTRAVENTIL, PE-PAKNING
NOT RETURN VALVE, PE- GASKET
RÜCKSCHLAGVENTIL, PE-DICHTUNG
DN25
66-56-482
DN40
66-56-483
ULTRAFLOW® 24 darf waagerecht,
senkrecht oder schräg montiert werden.
PE-Pakning
PE-Gasket
PE-Dichtung
Type No. for:
PE- PAKNING (10 stk.)
PE-GASKET (10 pcs.)
PE-DICHTUN (10 stk.)
DN15
66-56-486
DN20
66-56-487
DN25
66-56-488
DN40
66-56-489
