Inhaltszusammenfassung für Kamstrup 382

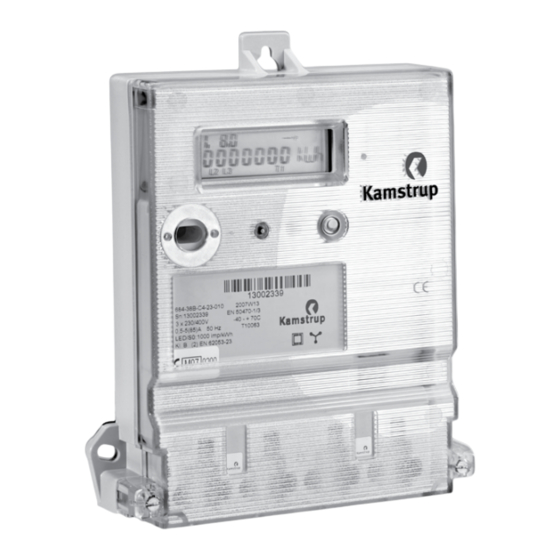

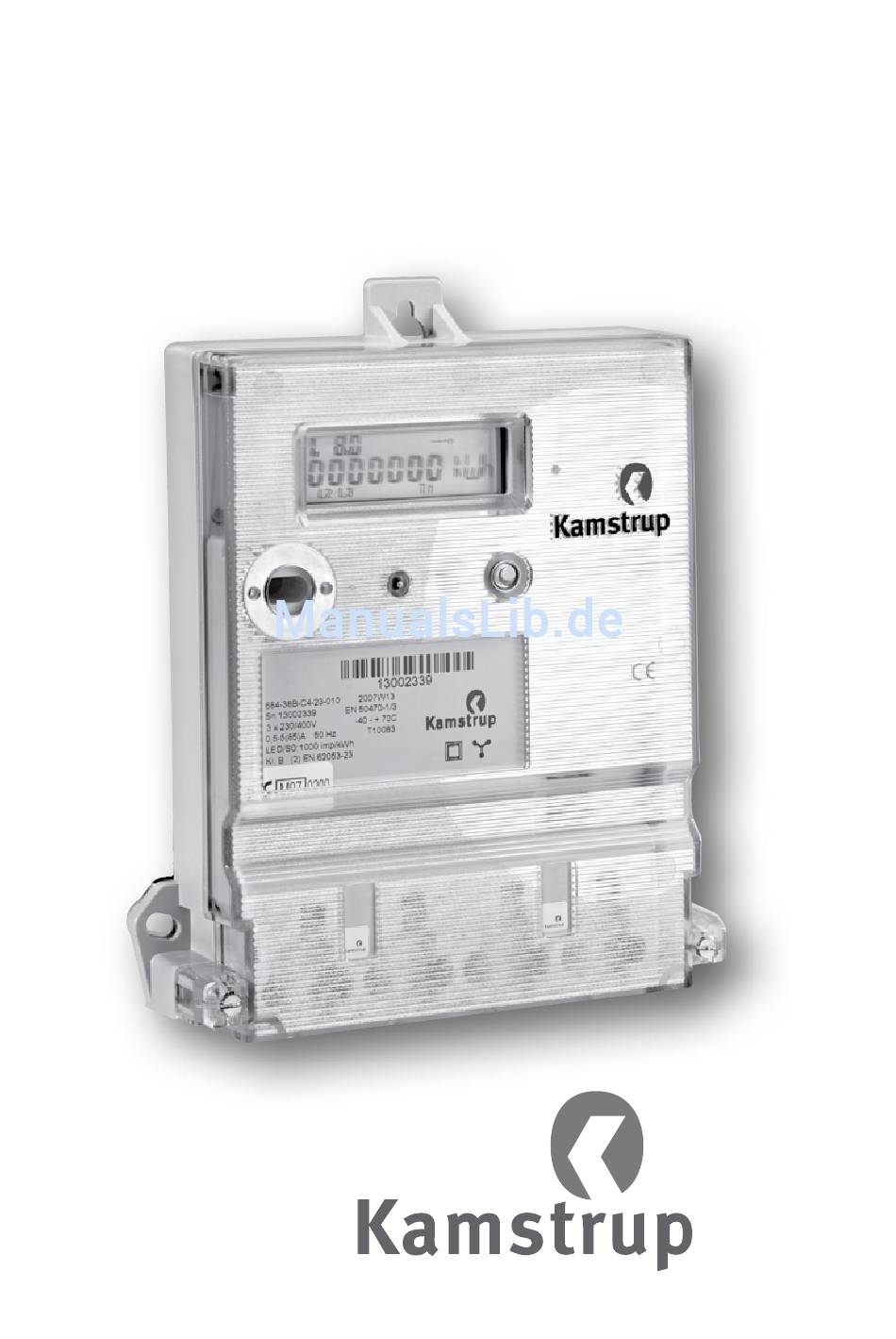

- Seite 1 Handbuch Kamstrup 382 www.kamstrup.com...
- Seite 2 Bedienungsanleitung Den Zähler gemäß dem am Typenschild des Zählers gezeigten Installationsplan anschließen. Abhängig von der Konfiguration wird die Displayanzeige einen Festwert anzeigen oder automatisch alle 10 Sekunden zwischen den gewählten Anzeigen wechseln. Es ist möglich, die Displayanzeige beim Aktivieren des Druckknopfes manuell zu wechseln.
- Seite 3 LCD-Display Die Phasenindikation (L1, L2 und L3) hat mehrere Funktionen, die eine der drei unten beschriebenen Situationen zeigt: Indikation L1- L3 Indiziert Eingeschaltet Sowohl die Spannung als auch die Belastung liegen über der Mindestgrenze. Der Verbrauch wird auf die eingeschalteten Phasen indiziert. Ausgeschaltet Die Spannung liegt unter der Mindestgrenze.
- Seite 4 Installationsmaße 684-38A-C4-00-010 2007W13 Sn: 1 EN 50470 1/3 3 x230/400V 40 +70C 0,5-5(85)A 50 Hz T10063 LED/S0:1000 imp/kWh Kl. A (3) EN 62053-23 166,9 166,9 Schaltpläne Der Anschlussplan steht auf dem Typenschild des Zählers. Dreiphasig, 4-Leiter Dreiphasig, 3-Leiter (Aron) 1 2 3 4 5 6 7 8 9 101112 1 2 3 4 5 6 7 8 9 101112 S0 + 20 - 21 S0 + 20 - 21...
