Montage- und
Bedienungsanleitung für

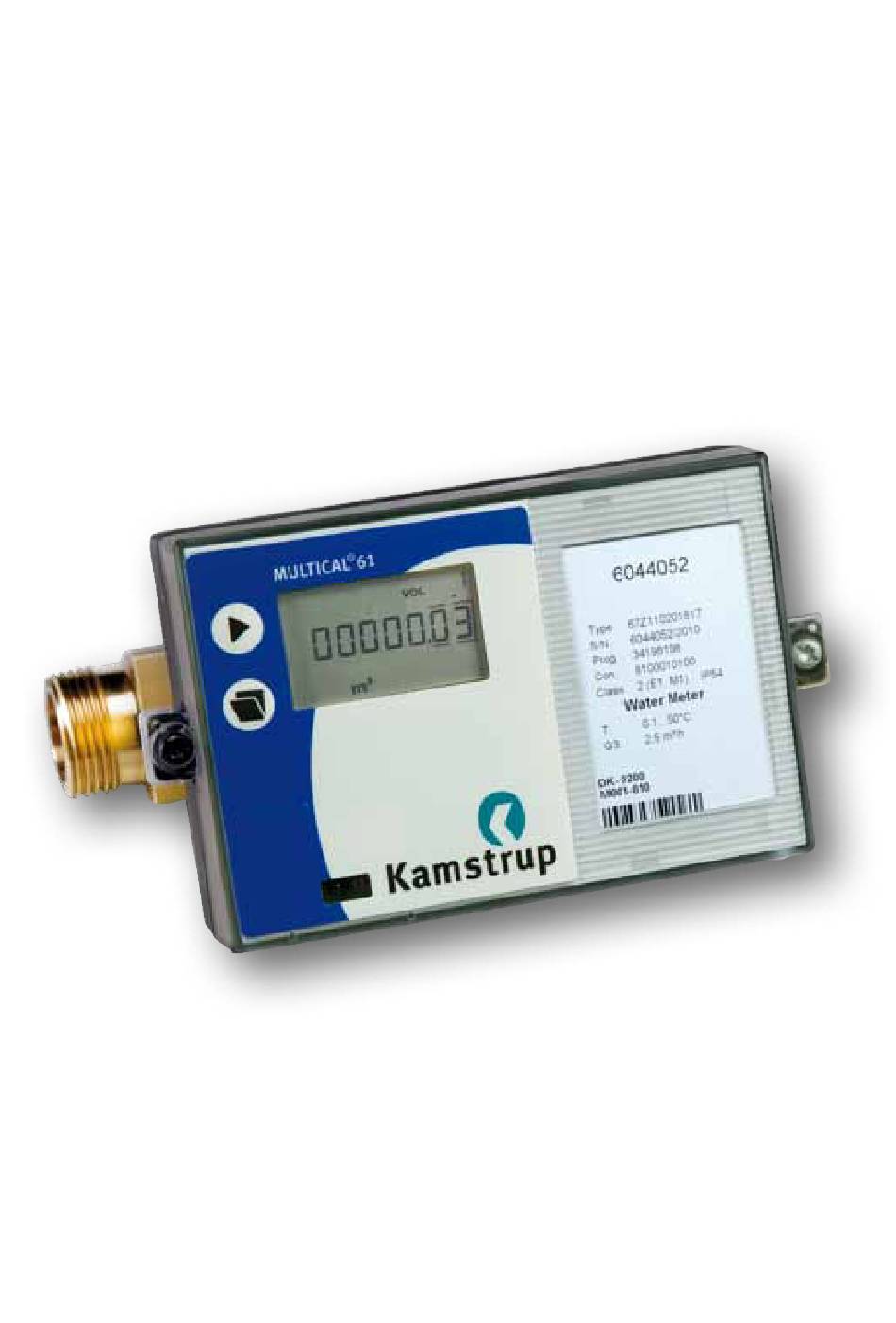

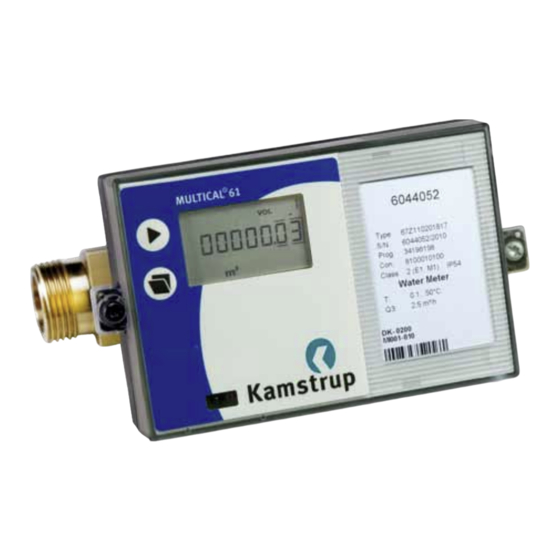

MULTICAL® 61
Kalt- und Warmwasserzähler

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Kamstrup MULTICAL 61

  • Seite 1 Montage- und Bedienungsanleitung für MULTICAL® 61 Kalt- und Warmwasserzähler...
  • Seite 2: Zugelassene Betriebsbedingungen / Zugelassener Messbereich

    1. Allgemeines Lesen Sie bitte vor der Montage des Zählers diese Anleitung durch. Bei Montagefehler entfällt die Garantieverpflichtung von Kamstrup A/S. MULTICAL® 61 besteht aus einem Durchflusssensor und einem Rechenwerk. Der Elektronikteil des Durchflusssensors ist im Anschlussboden des Rechenwerks platziert, während der Rechenwerksoberteil eine Anzeigeeinheit ist.
  • Seite 3: Installation

    2. Installation Um die Kavitation vorzubeugen, muss der Gegendruck im Durchflusssensor mindestens 1,5 Bar bei Q3 und mindestens 2,5 Bar bei Q4 sein. (Die jeweiligen Durchflüsse Q3 bzw. Q4 entnehmen Sie bitte dem Typenschild am Durchflüsssensor). Der Zähler darf keinem niedrigeren Druck als dem Umgebungsdruck (kein Unterdruck) ausgesetzt werden, da es zu Schädigung der Sensoren kommen kan.
  • Seite 4 Wichtig! ULTRAFLOW® 24 darf bis zu ±45° zur Rohrachse nach oben und bis zu 90° zur Rohrachse nach unten gedreht werden. Das Kunststoffgehäuse darf nicht nach oben gedreht werden. 2.3 Montage des Rechenwerks Bei der Gefahr der Kondensation empfehlen wir den MULTICAL® 61 an eine Wand zu montieren.
  • Seite 5: Spannungsversorgung

    3.1 Batterieversorgung MULTICAL® 61 wird durch eine Lithiumbatterie, D-Zelle, versorgt. Die Batterie ist mit dem Installationsjahr, z.B. 2008, sowie dem Herstellungsdatum vermerkt. Kamstrup Typnummer: 66-00-200-100. Die optimale Batterielebensdauer wird dadurch erzielt, dass man die Temperatur der Batterie unter 30°C hält.
  • Seite 6 4. Funktionskontrolle Nach der Installation des Wasserzählers sollte eine Funktionskontrolle durchgeführt werden. Betätigen Sie die Drucktaste auf MULTICAL® 61, und kontrollieren Sie die erscheinenden Anzeigen für Wasserdurchfluss usw. 5. Steckmodule MULTICAL® 61 kann durch Steckmodule um eine Reihe extra Funktionen erweitert werden.
  • Seite 7: Funk + Impulseingänge, Typ

    5.1.3 Funk + Impulseingänge, Typ 67-00-21/25/26 Das Funkmodul wird zur drahtlosen Kommunikation über gebührenfreie Funkfrequenzen verwendet und ist mit integrierter Antenne oder mit Anschussmöglichkeit für Zusatzantenne lieferbar. Für weitere Auskünfte über Funkauslesung verweisen wir auf Technische Beschreibung für Funk (5512-013). Die Impulseingänge dieses Moduls sind mit den früher beschriebenen identisch.
  • Seite 8 5.2 KOPFMODULE Typ 67-01: RTC, Echtzeituhr Das Kopfmodul besteht aus Echtzeituhr (RTC) und Batterie-Backup. Wenn der MULTICAL® 61 Rechenwerksoberteil auf das Anschlussbodenstück gesteckt und damit spannungsversorgt wird, wird das aktuelle Datum und die aktuelle Zeit vom Kopfmodul zum Rechenwerk übertragen. Das Kopfmodul wird für Applikationen empfohlen, bei denen das korrekte Datum/Zeit in Datenloggern sowie zeitgesteuerten Tarifen wichtig...
  • Seite 9 Kopfmoduls sind mit den Funktionen des zuvor beschriebenen Kopfmoduls 67-08 identisch. Das Kopfmodul ist für drahtlose Netzwerke von Kamstrup vorbereitet und kann zusammen mit einem RadioRouter-Bodenmodul 67-00-21-000- 3xx Teil eines solchen Netzwerks sein, wobei die ausgelesenen Daten mittels der Netzwerkeinheit RF Concentrator zu einer Systemsoftware übertragen werden.
  • Seite 10: Nachrüstung Mit Modulen

    6. Nachrüstung mit Modulen Sowohl Kopf- als auch Bodenmodule für MULTICAL® 61 können separat zur Nachrüstung bestellt werden. Die Module werden im Werk konfiguriert und sind fertig für die Installation. Jedoch erfordern einige Module eine individuelle Konfigurierung nach der Installation, die mit METERTOOL durchgeführt werden kann. Kopfmodul Mögliche Konfigurierung nach Installation RTC (Echtzeituhr)
  • Seite 11 7. Informationscodes ”INFO” MULTICAL® 61 überwacht ständig eine Reihe wichtiger Funktionen. Bei gravierenden Fehlern im Messsystem oder in der Installation erscheint auf dem Display eine blinkende Infomeldung, so lange der Fehler vorkommt. Die Infomeldung blinkt, so lange der Fehler existiert, unabhängig von der gewählten Anzeige. Die Infomeldung erlischt automatisch, wenn der Fehler behoben ist.
  • Seite 12: Fehlersuche

    Die Anlage entlüften und Durchflussrichtung den Zähler wieder prüfen. Durchflussrichtung prüfen (Pfeil auf dem Durchflusssensor). „INFO“ = 2048 Die Impulszahl des Kontakten Sie Kamstrup Durchflusssensors ist falsch „INFO“ = 4096 Signal zu schwach Es gibt Luft im Durchflusssensor? Die Anlage entlüften und den Zähler wieder prüfen.
  • Seite 14 5512700_B2_DE.indd_12.2010 5512700_B1_DE_12.2010...
