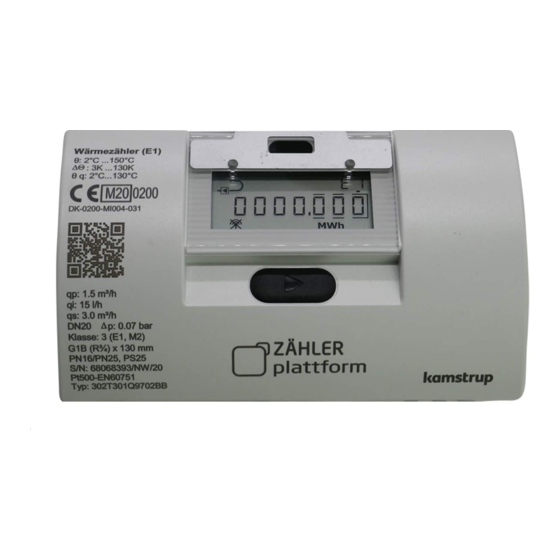

- Seite 1 Installations- und Bedienungsanleitung MULTICAL® 303 Kamstrup A/S · Industrivej 28, Stilling · DK-8660 Skanderborg · T: 89 93 10 00 · info@kamstrup.dk · kamstrup.com...
- Seite 2 Sicherheitsabstand von mindestens 25 cm zu anderen Anlagen verlegt werden. Klimatische Umgebung Nichtkondensierende, geschlossene Räume (Innenrauminstallation), Umgebungstemperatur 5…55 °C. Wartung und Reparatur Der Durchflusssensor und die Temperaturfühler dürfen nicht vom Rechenwerk getrennt werden. Reparaturen erfordern eine Nacheichung in einer akkreditierten Prüfstelle. Kamstrup A/S • 55122727_A2_DE_08.2021...
-
Seite 3: Inhaltsverzeichnis
3.2 Platzierung des Durchflusssensors 3.4 Installationsbeispiele 3.5 Feuchte und Kondensation Montage des Rechenwerks 4.1 Kompaktmontage 4.2 Wandmontage 4.3 Platzierung des Rechenwerks Informationscodes „INFO“ Spannungsversorgung 6.1 Batterieversorgung Kommunikation 8.1 M-Bus Funktionsprüfung 8.2 Wireless M-Bus Setup 9.1 Änderung der Montageplatzierung Kamstrup A/S • 55122727_A2_DE_08.2021... -
Seite 4: Im Allgemeinen
Den Zähler nur mit einem ausgewrungenen Tuch abwischen. Beachten Sie die Einhaltung folgender Installationsverhältnisse: - Druckstufe: PN16/PN25, PS25, siehe Kennzeichnung. Bei einer Medientemperatur höher als 90 °C wird die Wandmontage empfohlen. Bei einer Medientemperatur niedriger als die Umgebungstemperatur muss MULTICAL® 303 wandmontiert werden. Kamstrup A/S • 55122727_A2_DE_08.2021... -
Seite 5: Montage Des Temperaturfühlers
Messingnippel R½ und R¾ liefern, die dem kurzen direkt eintauchenden Fühler entsprechen. Der kurze direkt eintauchende Fühler kann auch direkt in ausgewählten Durchflusssensoren von Kamstrup A/S montiert werden. Die Messingüberwurfmutter der Fühler werden mit einem 12 mm Gabelschlüssel leicht (ca. 4 Nm) festgedreht. Danach werden die Fühler mit Plombe und Draht versiegelt. -
Seite 6: Temperaturfühler Ø5,0 Mm / Ø5,2 Mm
Toleranzen einhält. Im umgekehrten Fall besteht die Gefahr, dass der O-Ring nicht die korrekte Dichtung bietet. Um den O-Ring bei der Montage nicht zu beschädigen, ist es wichtig, dass Sie bei der Montage eines Temperaturfühlers Ø5,0 mm oder Ø5,2 mm als direkt eintauchenden Temperaturfühler die unten stehende Anleitung befolgen. Kamstrup A/S • 55122727_A2_DE_08.2021... -
Seite 7: Fühlerkompatibilität Mit Dem Durchflusssensor
Bedarf in einem Kugelhahn montiert werden. Bitte beachten Sie, dass ein Blindstopfen im Durchflusssensor montiert werden soll, wenn der Temperaturfühler an einem anderen Einbauort montiert werden soll. Durchflusssensor Temperaturfühler Im Durchflusssensor montierbar DS 27,5 Ø5,0 mm/ Ø5,2 mm 0,6-1,5 G¾B 1,5-2,5 Kamstrup A/S • 55122727_A2_DE_08.2021... -
Seite 8: Montage Des Durchflusssensors
Detailausschnitt in der Abbildung dargestellt. Durchflusssensoren von Kamstrup erfordern weder eine gerade Einlauf- noch eine gerade Auslaufstrecke, um die Messgeräterichtlinie (MID) 2014/32/EU, OIML R75:2002 und EN 1434:2015 einzuhalten. Nur bei kräftigen Durchflussstörungen vor dem Durchflusssensor ist eine gerade Einlaufstrecke erforderlich. -
Seite 9: Einbauort Des Durchflusssensors
(Höchstdurchfluss) sein. Dies gilt für Temperaturen bis zu ca. 80 °C. Der Durchflusssensor darf keinem niedrigeren Druck als dem Umgebungsdruck (Vakuum) ausgesetzt werden. 3.3 Montage des Durchflusssensors MULTICAL® 303 90° 90° 90° 90° Der Durchflusssensor kann waagerecht, senkrecht oder schräg eingebaut werden. Kamstrup A/S • 55122727_A2_DE_08.2021... -
Seite 10: Installationsbeispiele
Verschraubungszähler: Durchfluss von links Durchfluss von rechts 3.5 Feuchte und Kondensation Bei Kondensationsgefahr (z. B. in Kühlanlagen) muss die kondensationssichere Variante von MULTICAL® 303, Typ 303-C, verwendet werden. Bei bifunktioneller Wärme-/Kälteenergiemessung wird der Typ 303-T verwendet. Kamstrup A/S • 55122727_A2_DE_08.2021... -
Seite 11: Montage Des Rechenwerks
Anreißen, und bohren Sie 2 Löcher von 6 mm in die Wand. Montieren Sie dann die Wandhalterung mit den mitgelieferten Schrauben und Ankerbolzen. Montieren Sie MULTICAL® 303 an der Wandhalterung, indem Sie das Rechenwerk auf die Halterung drücken, in der gleichen Weise wie bei der Kompaktmontage. Kamstrup A/S • 55122727_A2_DE_08.2021... -
Seite 12: Platzierung Des Rechenwerks
MULTICAL® 303 4.3 Platzierung des Rechenwerks Wenn der Durchflusssensor in feuchten oder kondensierenden Umgebungen montiert wird, muss das Rechenwerk oberhalb des Durchflusssensors montiert werden. Kamstrup A/S • 55122727_A2_DE_08.2021... -
Seite 13: Informationscodes „Info
über dem Messbereich oder ausgeschaltet t2 über dem Messbereich oder ausgeschaltet t1 unter dem Messbereich oder kurzgeschlossen t2 unter dem Messbereich oder kurzgeschlossen Ungültige Temperaturdifferenz (t1-t2) V1 Luft V1 Falsche Durchflussrichtung V1 > qs für mehr als eine Stunde Beispiel: Kamstrup A/S • 55122727_A2_DE_08.2021... -
Seite 14: Spannungsversorgung
Prüfstelle geöffnet werden, weshalb der Zugang zur Batterie in der Praxis nicht möglich ist. Die Batterie kann und darf nicht aufgeladen oder kurzgeschlossen werden. Gebrauchte Batterien müssen ordnungsgemäß entsorgt werden, z. B. bei Kamstrup A/S. Für weitere Informationen, siehe das Dokument über Handhabung und Entsorgung von Lithiumbatterien (5510-408). 7 Funktionsprüfung Nach der Installation des gesamten Energiezählers ist eine Funktionsprüfung durchzuführen. -
Seite 15: Wireless M-Bus
Mode C1 wird in Verbindung mit Kamstrups Auslesesystemen und im Allgemeinen für Zählerauslesungen über Drive-by verwendet. Mode T1 OMS wird in Verbindung mit OMS- basierten stationären Netzen verwendet. Der Zähler hat eine interne Antenne. Kamstrup A/S • 55122727_A2_DE_08.2021... -
Seite 16: Setup
Umschaltung Wärme/Kälte (q 3-011 (Nur aktiv bei der Wahl von Zählertyp 6) Temperaturfühler-Offset (t 3-012 Funk Ein/Aus 3-013 EndSetup 3-014 Nach 4 Minuten ohne Betätigung der Taste kehrt die Energieanzeige auf die Schleife „USER loop“ zurück. Kamstrup A/S • 55122727_A2_DE_08.2021... - Seite 17 Wenn der Transportmodus aufgehoben ist, gibt es nur Zugang zum „SETUP loop“, wenn die SETUP-Plombe gebrochen und die Klemmstellen hinter der Plombe kurzgeschlossen werden. Hinweis Der Zugang zum „SETUP loop“ kann bei der Bestellung des Zählers blockiert werden. Kamstrup A/S • 55122727_A2_DE_08.2021...
-
Seite 18: Änderung Des Einbauorts
„Outlet“. Drücken Sie die Taste ein Mal, und „Inlet“ erscheint in der Anzeige. Wenn die Einstellung gespeichert werden soll, halten Sie die Taste 2 Sekunden lang gedrückt, bis „OK“ in der Anzeige erscheint. Kamstrup A/S • 55122727_A2_DE_08.2021... -
Seite 19: Energiemessung
Betriebsstunden Kontaktieren Sie Ihr Versorgungsunternehmen, wenn der Wert nicht „0“ ist Verbrauchtes Kundennummer Volumen Die ersten acht Ziffern der Kundennummer Kundennummer Akkumulierter Kälte- Die letzten energieverbrauch acht Ziffern der Akkumulierter Kundennummer Energieverbrauch DDD=310 Siehe auch die interaktiven Bedienungsanleitungen auf products.kamstrup.com. - Seite 20 Bedienungsanleitung MULTICAL® 303 Kamstrup A/S · Industrivej 28, Stilling · DK-8660 Skanderborg · T: 89 93 10 00 · info@kamstrup.dk · kamstrup.com...
