MULTICAL® 303
2.2 Temperaturfühler Ø5,0 mm / Ø5,2 mm
Sowohl für Ø5,0 mm als auch für Ø5,2 mm
Temperaturfühler gilt, dass sie mit montierter
Kunststoffüberwurfmutter geliefert werden,
und somit müssen sie in der Regel als direkt
eintauchende Temperaturfühler verwendet
werden. Die Kunststoffüberwurfmuttern
können entfernt werden (siehe Abb. 1), wonach
die Temperaturfühler in Tauchhülsen montiert
werden können. Die Temperaturfühler sind aus
Edelstahl und haben einen Durchmesser von
Ø5,0 mm oder Ø5,2 mm. Die Temperaturfühler
sind sowohl für PN16- als auch PN25-
Installationen zugelassen, mit PS25 als der
Maximaldruck. Die Temperaturfühler basieren
auf einem 2-Leiter-Silikonkabel und können
somit bei Medientemperaturen bis zu 150 °C
verwendet werden.
Dies gilt auch für die Kunststoffüberwurfmutter, die aus dem Material PPS besteht. Ein
Temperaturfühler ist bei der Lieferung im Durchflusssensor montiert, und somit muss nur der
andere Temperaturfühler montiert werden.
2.3 Installation von Ø5,0 mm / Ø5,2 mm Temperaturfühlern als direkt eintauchenden
Temperaturfühlern

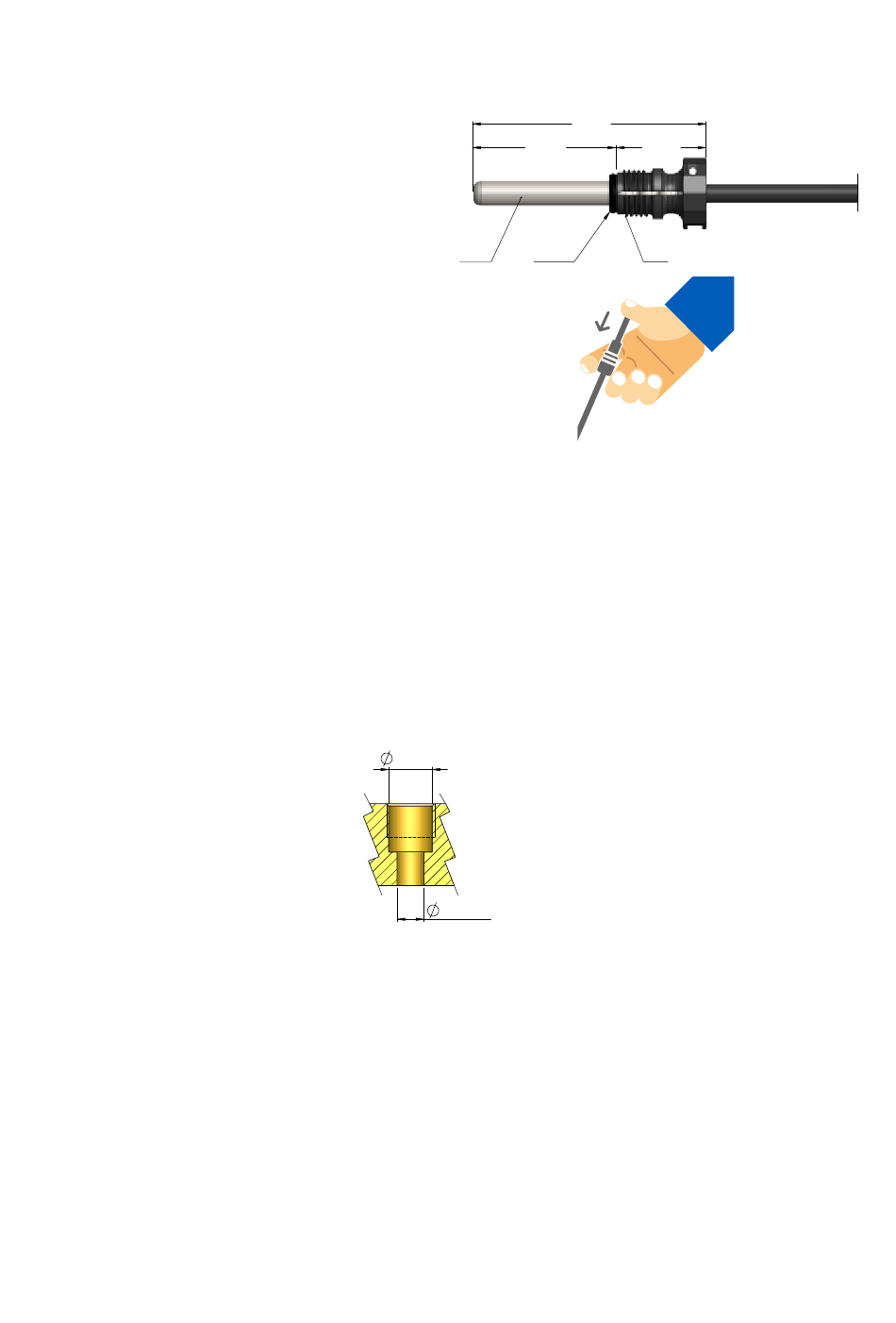

Abb. 2 Mess- und Toleranzanforderungen bei der Installation von direkt eintauchendem Temperaturfühler
Ohne Rücksicht darauf, wo der direkt eintauchende Temperaturfühler Ø5,0 mm oder Ø5,2
mm montiert wird, ist er besonders wichtig, dass die Einrichtung die in Abb. 2 angegebenen
Toleranzen einhält. Im umgekehrten Fall besteht die Gefahr, dass der O-Ring nicht die korrekte
Dichtung bietet. Um den O-Ring bei der Montage nicht zu beschädigen, ist es wichtig, dass Sie
bei der Montage eines Temperaturfühlers Ø5,0 mm oder Ø5,2 mm als direkt eintauchenden
Temperaturfühler die unten stehende Anleitung befolgen.
6
29,4
Ø5,0
O-Ring
Ø5,2
0
9 - 0,1
5,8 ±0,1
Ø5,0 mm oder Ø5,2 mm.
