4. Funktionskontrolle
Nach der Installation des Wasserzählers sollte eine Funktionskontrolle durchgeführt
werden. Betätigen Sie die Drucktaste
erscheinenden Anzeigen für Wasserdurchfluss usw.
5. Steckmodule
MULTICAL® 61 kann durch Steckmodule um eine Reihe extra Funktionen erweitert
werden. Unten beschreiben wir kurz die einzelnen Module.

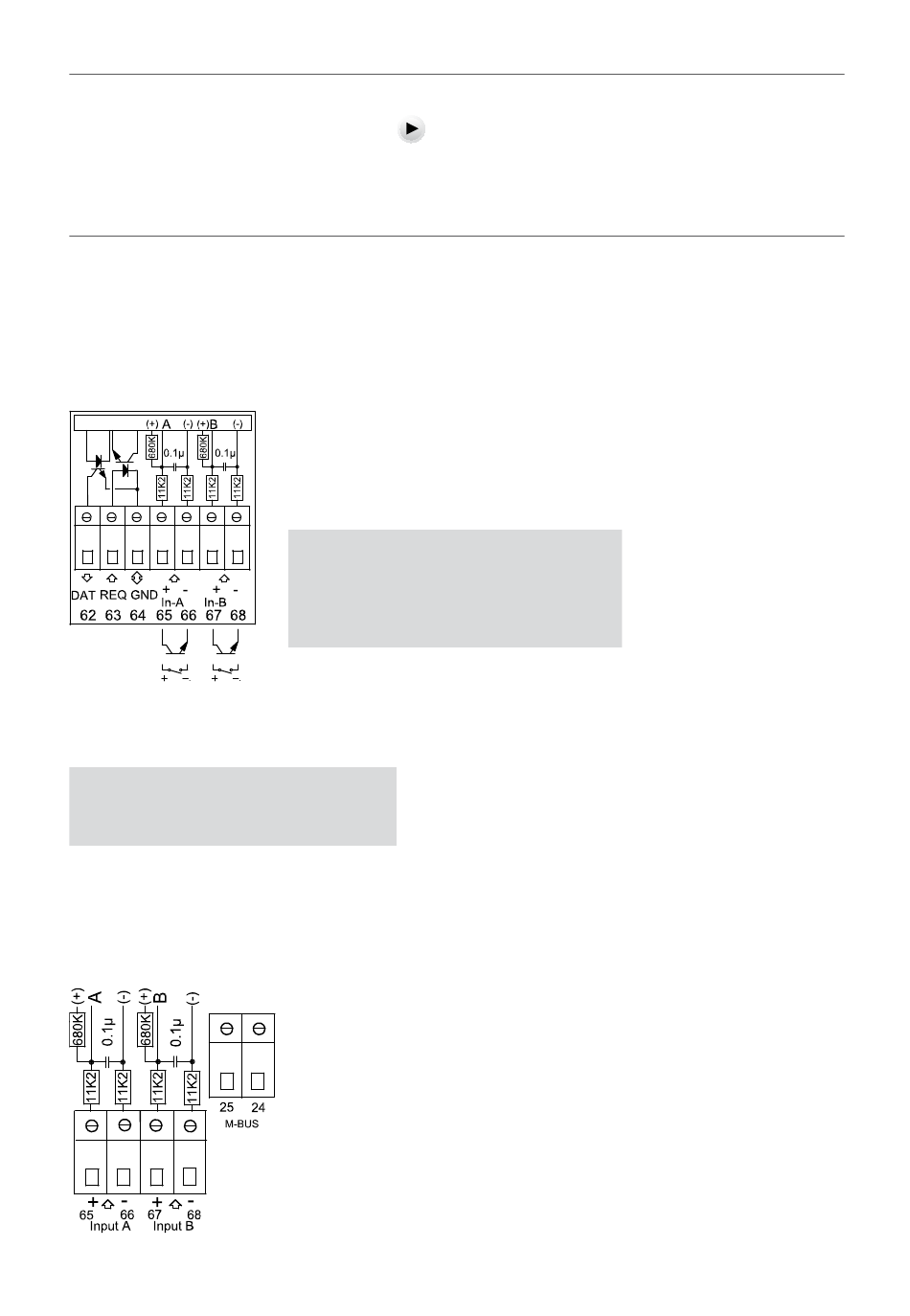

5.1 BODENMODULE
5.1.1 Daten- + Impulseingang, Typ 67-00-10
Die Impulseingänge können für Elektrizitäts- oder extra Wasserzähler verwendet werden.
Beachten Sie die maximale Impulsfrequenz sowie die korrekte Impulskodierung (l/Imp.
und Wh/Imp.), die mittels der FF und GG Konfiguration gewählt werden.
65 - 66
67 - 68
5.1.2 M-Bus, typ 67-00-20
M-Bus kann in Stern-, Ring- oder Bustopologie installiert werden. Abhängig von der
Stromversorgung des M-Bus Masters und dem gesamten Kabelwiderstand können bis zu
250 Zähler verbunden werden.
6
6
auf MULTICAL® 61, und kontrollieren Sie die
Die Datenklemmen werden z.B. für den Anschluss eines PCs
verwendet. Das Signal ist passiv und mittels Optokoppler
galvanisch getrennt. Die Konvertierung auf RS232 Niveau
erfordert, dass Datenkabel 66-99-106 (D-Sub 9F) oder
66-99-098 (USB) wie folgt angeschlossen wird:
62
Braun
63
Weiss
64
Grün
Eingang A
Eingang B
Kabelwiderstand
Kabelkapazität
Das M-Bus Netz über Klemme 24 und 25 anschliessen. Der
Anschluss ist polaritätsunabhängig.
M-Bus wird mit Impulseingängen geliefert.
(DAT)
(REQ)
(GND)
< 29 ohm
< 180 nF
