Durchflussrichtung

Bevor der Zähler in der Anwendung installiert wird, muss sichergestellt werden, dass die Durchfluss-
richtung korrekt ist.

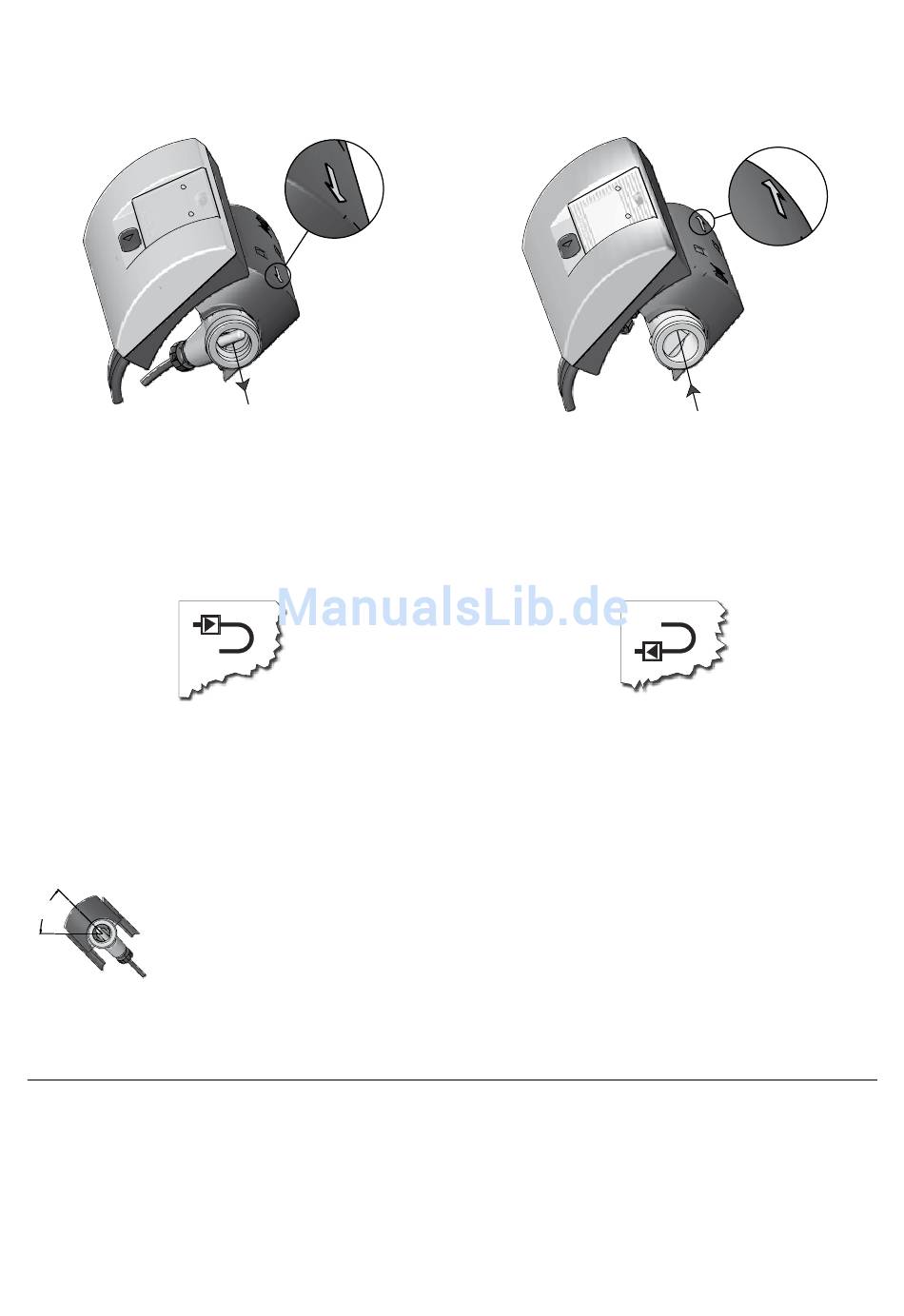

Durchflussrichtung aus der Abbildung heraus –
die Richtung ist am Durchflusssensor angegeben.
4.3

Positionierung der Installation

In der oberen linken Ecke des Zählerdisplays gibt ein Icon an, ob der Zähler in Vorlauf oder Rücklauf
installiert ist.
Icon für Vorlaufzähler
Es ist sehr wichtig, sicherzustellen, dass der Zähler entweder als Vorlaufzähler oder Rücklaufzähler
montiert ist. Die Positionierung der Installation im Zähler lässt sich im Setup-Modus ändern (siehe
Abschnitt 9.1, Seite 15 für weitere Informationen).
4.4

Feuchte und Kondensation

Bei der Installation in feuchten Umgebungen muss der MULTICAL® 302, wie unten
45º
gezeigt, 45° zur Rohrachse gedreht werden.

5 Montage des Rechenwerks

5.1

Kompaktmontage

Das Rechenwerk wird direkt auf dem Durchflusssensor montiert. Das Rechenwerk ist vom Werk aus
plombiert, weshalb eine weitere Plombierung nicht erforderlich ist, es sei denn, die Plomben hinten
am Rechenwerk sind gebrochen worden.
Durchflussrichtung in die Abbildung hinein – die
Richtung ist am Durchflusssensor angegeben.
Icon für Rücklaufzähler
