Option Relaiskarte
Leitungen an der Relaiskarte anklemmen
(Fortsetzung)
1.
2.
3.
4.
5.
6.

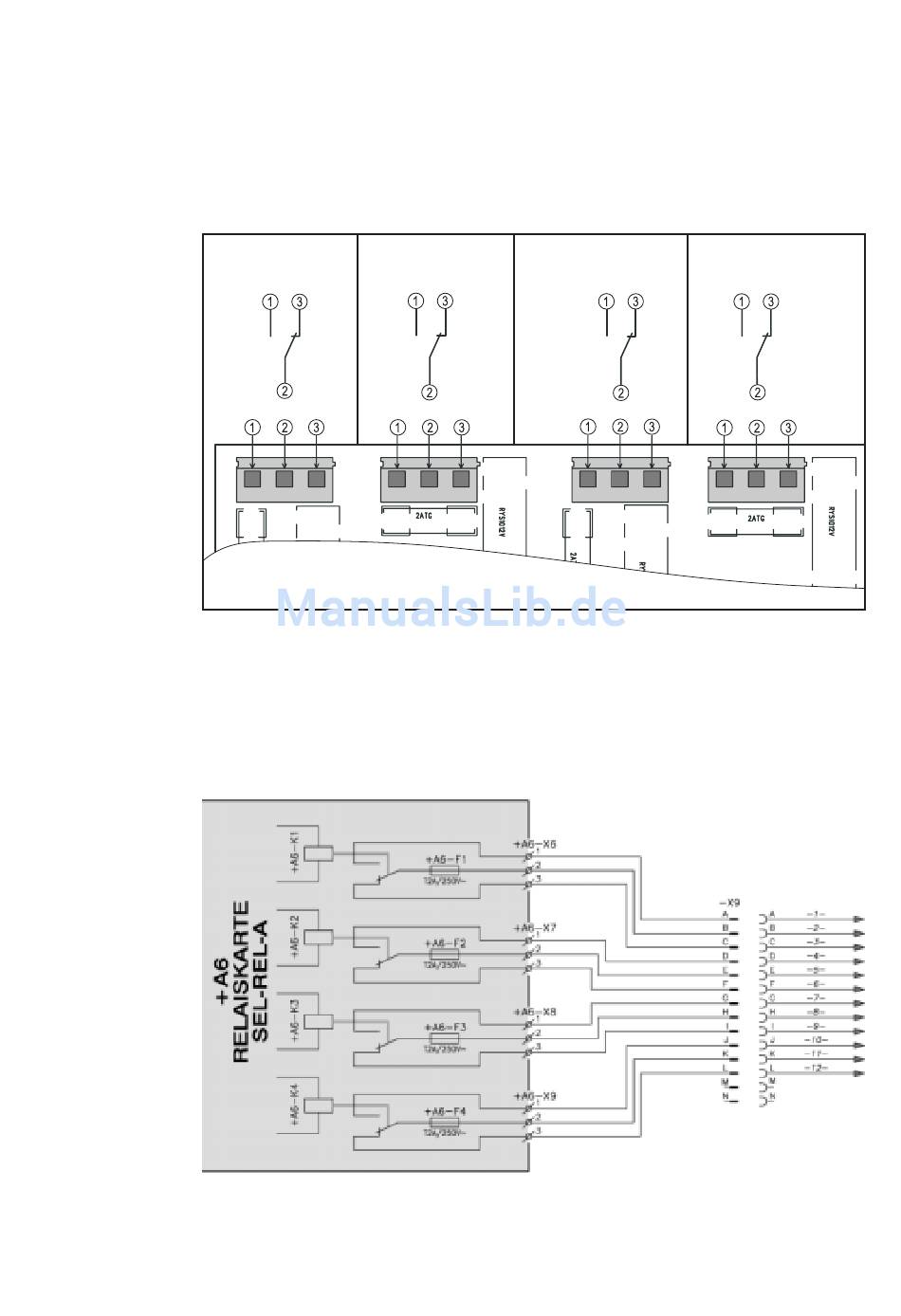

Abb.9 Relaiskarte: Anklemmen der Auswerte-Leitungen
Option Relaiskarte auf 14 poligen Stecker bereits werksintern vorverkabelt.
Option Anschlus-
buchse Relais-
karte
Anschlußbelegung Relaiskarte A6 SEL-REL-A / 14 poliger Steckverbindung AMP (X9)/
Steuerleitung
Ladegerät vom Netz trennen
Batterie abklemmen
Gehäusemantel abmontieren
An der Relaiskarte die Auswerte-Leitungen an den Anschlüssen (1) bis (12) anklem-
men
An der Gehäuse-Vorderseite (Netzkabel-Seite) Auswerte-Leitung durch die vormon-
tierte Durchführung (PG 11) legen
Gehäusemantel montieren
Fehlermeldung
6X9
max.: 250 V AC/DC, 2 A / Kabel
Batterie 80% gela-
Batterie 100%
geladen
6X8
12
Ladung läuft
den
6X7
6X6
