Option Aquamatic Die Option Aquamatic beinhaltet die
/ Ladeende / automatisierte Ansteuerung eines Magnet-
Sammelerror ventils für die automatische Wasserbefül-
lung der Batterie.
Die Option Ladeende kann zur Ansteue-
rung einer Signallampe verwendet wer-
den. Nach Ladeende schließt der Schlie-
ßer automatisch.
Die Option Sammelerror kann zur Ansteue-
rung einer Signallampe verwendet werden.
Bei jedem erkannten Fehler (ERROR)
schließt der Schließer automatisch.
(1) Ladegerät
(2) Aquamatic / Ladeende / Sammelerror
Option externer Durch Öffnen der Verbindung X 7/2 und X
Stop (Pilotkon-
7/5 wird der Ladevorgang unterbrochen.
takt)
(1) Ladegerät
X 7/2 (braun)
X 7/5 (blau)
Option tempera- Verwendung für Batterien mit gebundenem Elektrolyten (Gel, Vlies), oder für Batterien
turgeführtes die bei extremen Temperaturbedingungen im Einsatz sind. Je nach Batterietemperatur
Laden wird die Ladespannung angepasst und somit eine schnellere oder schonendere Ladung
erzielt.
Wichtig! Temperaturfühler polrichtig anschließen und mit dem Minuspol der Batterie
verbinden.
Abb.6 Anschluss-Schema Temperaturfühler
(1) Ladegerät
(2) Temperaturfühler
In die Batterie wird über speziell dafür vorgesehene Kapillarrohre Luft eingeblasen.
Option Elektrolyt-
umwälzung Dadurch wird eine intensive Durchmischung des Elektrolyts erreicht.
Der Nutzen ist eine geringere Erwärmung der Batterie (höhere Lebensdauer) und ein
geringerer Wasserverlust während des Ladevorganges.
(1)
(1)
N
L
4 A

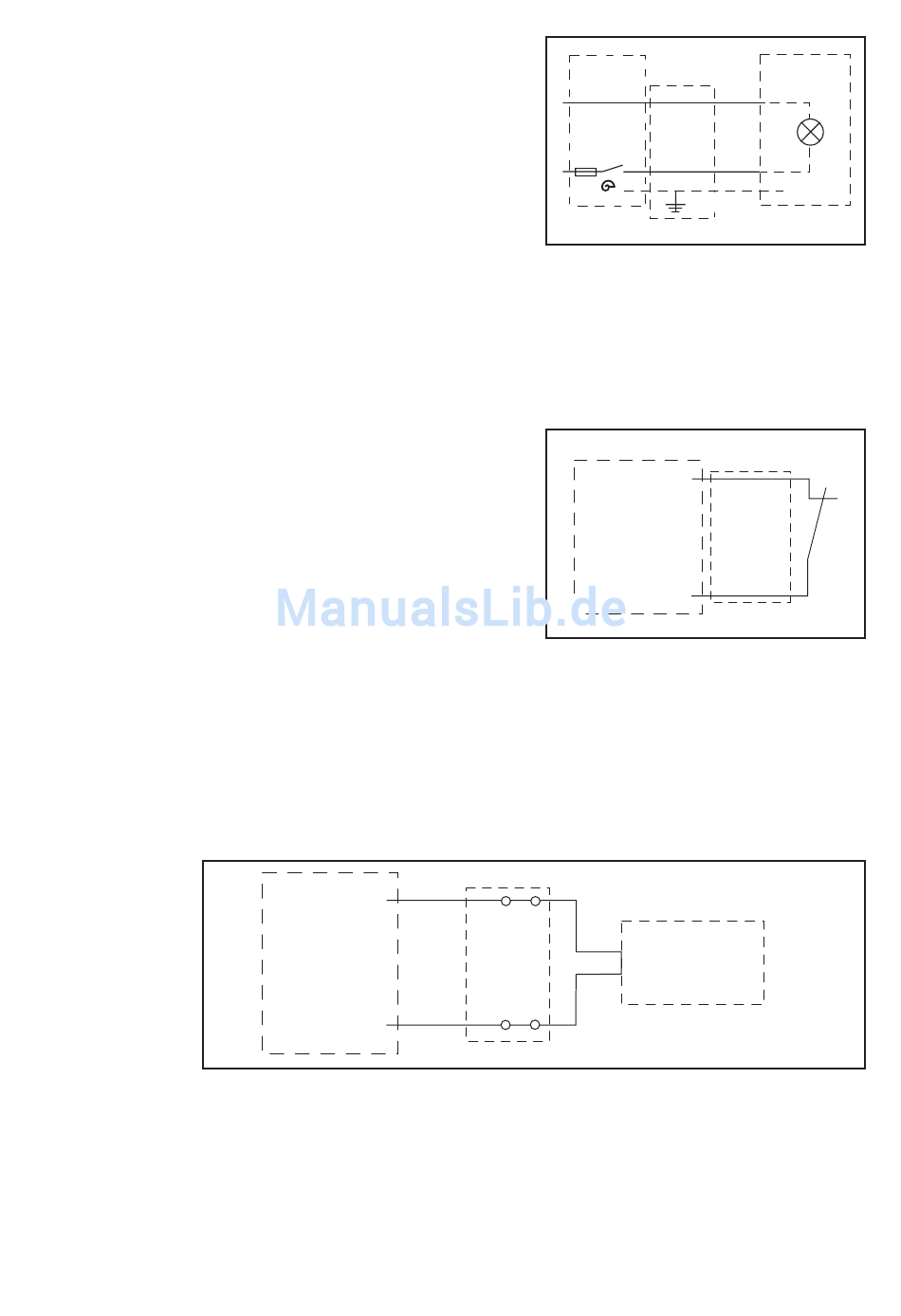

Abb.4 Anschluss-Schema Aquamatic / Ladeende /
Sammelerror
(1)
Abb.5 Anschluss-Schema externer Stop
X 7/3
X 7/5
X 7/3 (braun)
X 7/5 (blau)
10
(2)
X 6/3
X 6/4
X 6/PE
X 7/2
X 7/5
(2)
