Set „Mobil; Fernanzeige; Gateway Link; Gateway - Fronius Selection Bedienungsanleitung

Set „Mobil" Ein Tragegurt erhöht in Verbindung mit einem Griffrohr die Mobilität des
Gerätes.
Das Set „Mobil" ist bei Geräten der Leistungsklasse 18 kW nicht verfügbar.

Fernanzeige

Die Fernanzeige ermöglicht die vollständige Bedienung des Gerätes aus einer
Entfernung von bis zu 30 m (98 ft., 5.1 in.). Diese Option enthält ein vollwertiges
Bedienpanel in einem Alu-Gehäuse der Schutzart IP42.

Gateway Link

Der Gateway Link ermöglicht ein einfaches Anschließen des Gateways am Lade-
gerät. Das Gateway kann ohne Öffnen des Ladegeräts angeschlossen werden.

Gateway

Das Gateway ist das Verbindungsglied zwischen Ladegerät und Charge&Connect.
Detaillierte Informationen befinden sich in dem zugehörigen Beiblatt.

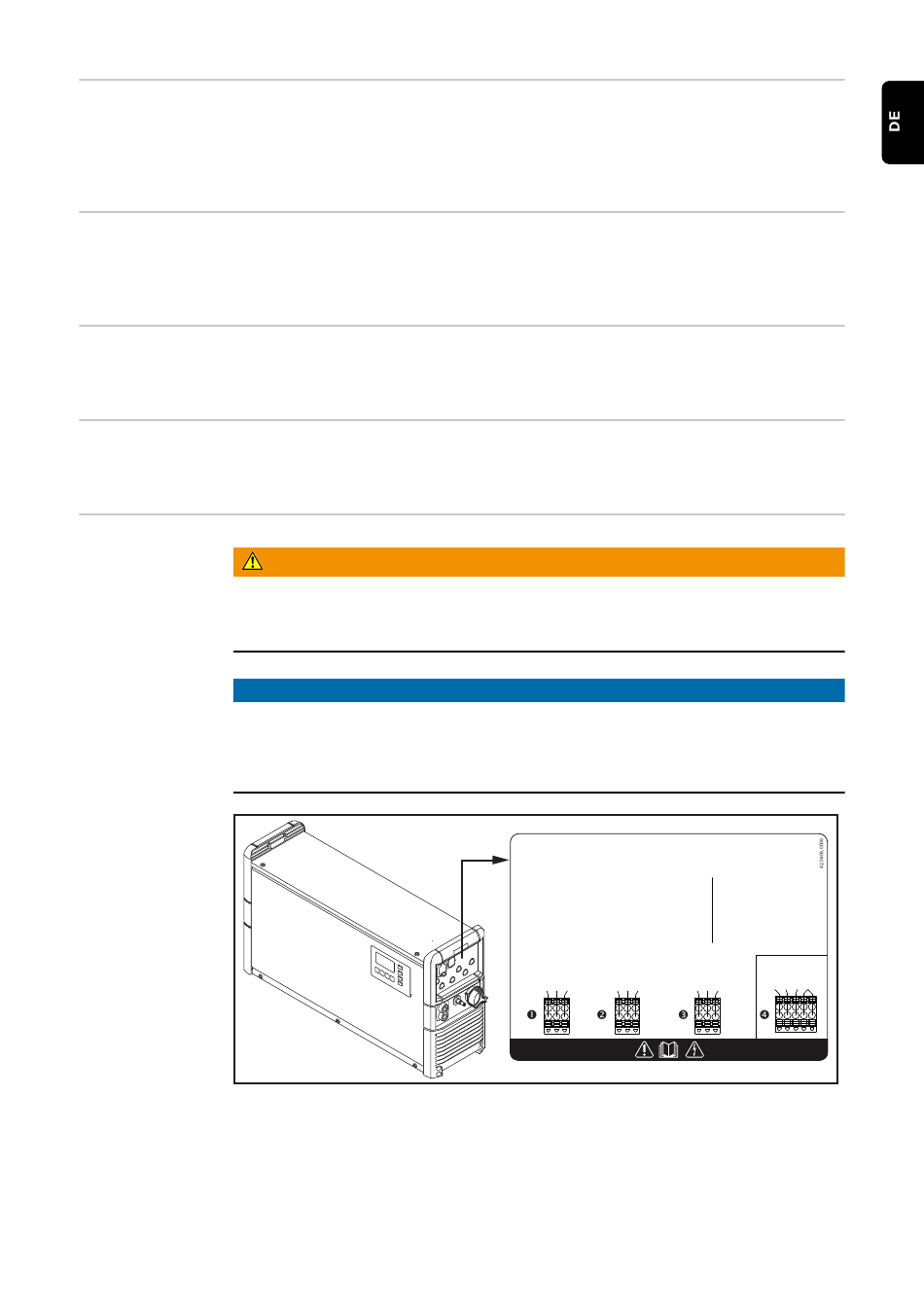

Relaiskarte

Gefahr bei Anwendung der Relaiskarte für sicherheitskritische Funktionen.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶
HINWEIS!
Gefahr durch Nicht-Einhalten der zulässigen Netzspannungstoleranz.
Funktionsbeeinträchtigungen und Sachschäden können die Folge sein.
▶
Die optionale Relaiskarte ermöglicht die externe Auswertung von Betriebszu-
ständen des Ladegerätes und des Ladezustandes der angeschlossenen Batterie.
Des Weiteren ist das Versorgen eines oder mehrerer externer Verbraucher mit
Eingangsspannung L-N möglich. Voraussetzung dafür ist ein vorhandener Neu-
tralleiter im elektrischen Netz. Eine Erklärung der Konfiguration für die
WARNUNG!
Die Relaiskarte nicht für sicherheitskritische Funktionen verwenden.
Für die Option Relaiskarte gilt eine gegenüber dem Ladegerät eingeschränk-
te Eingangsspannung L-N von maximal 250 V.
WARNING!
Risk of Electric Shock!
Do not operate at circuits
more than 250 V to ground!
0... 30V DC/4A
0... 250V AC/4A
Use Copper Conductors Only!
C NC NO C NC NO
C Common
NC Normally Closed
NO Normally Opened
L Line
N Neutral Wire
max. 1A
AC Output!
L/C NC NO N
C NC NO
