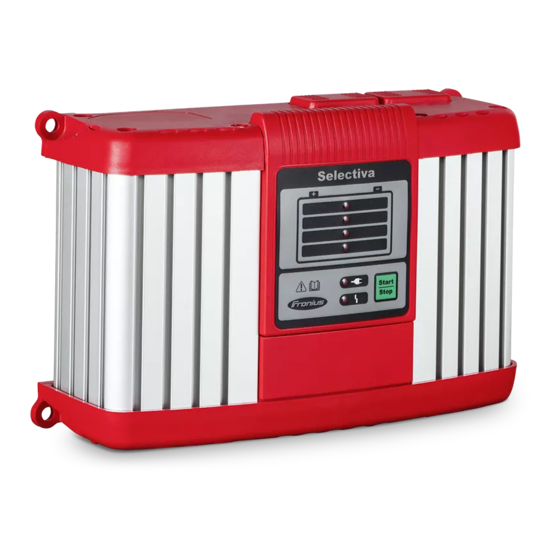

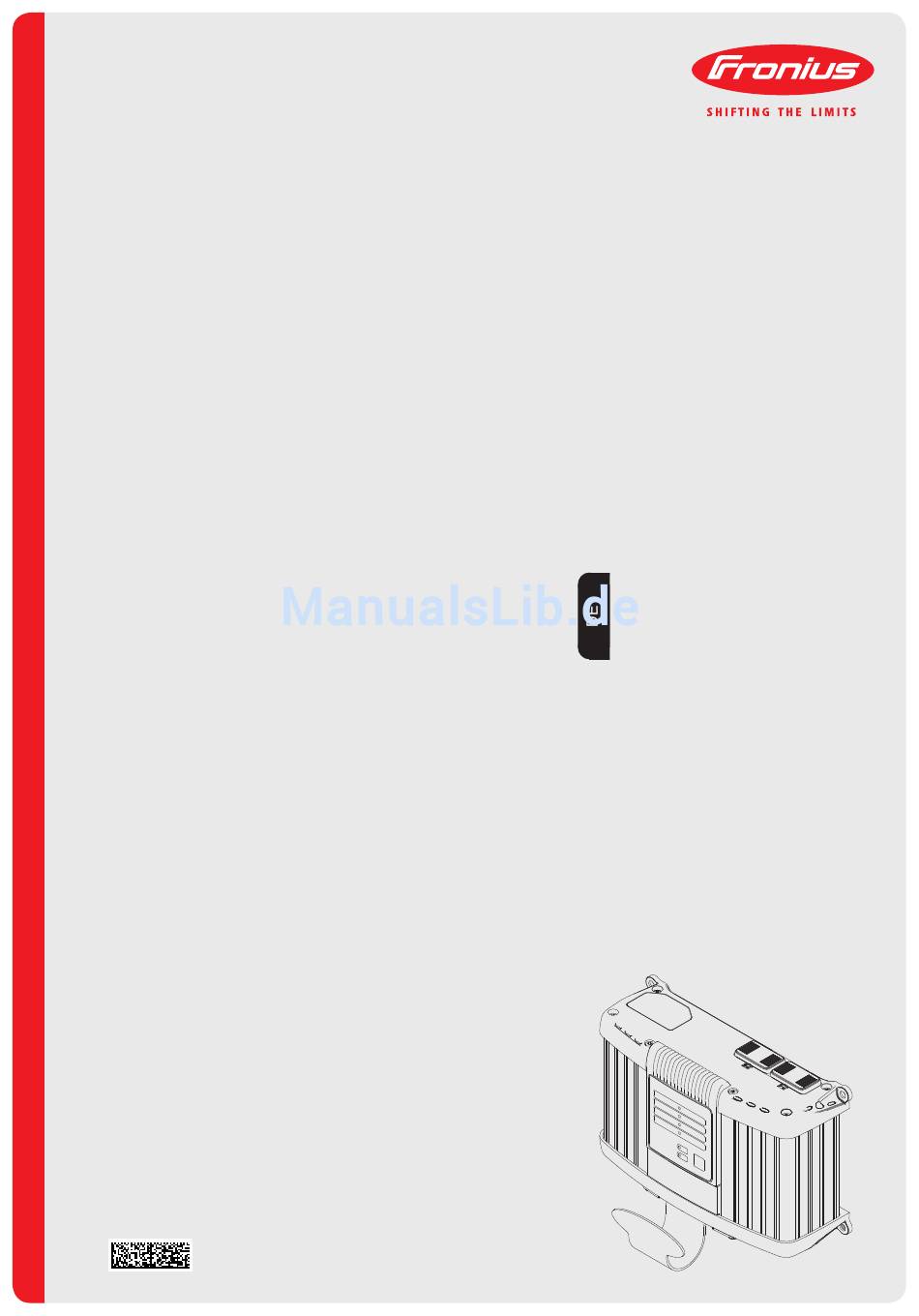

- Seite 1 Perfect Charging / Perfect Welding / Solar Energy Bedienungsanleitung Selectiva 1020E / 1030E / 2010E / 2015E / 2020E / 2032E / 2040E Batterieladesystem 42,0426,0040,DE 002-11032015...
-
Seite 3: Einleitung
Einleitung Wir danken Ihnen für Ihr entgegengebrachtes Vertrauen und gratulieren Ihnen zu Ihrem technisch hochwertigen Fronius Produkt. Die vorliegende Anleitung hilft Ihnen, sich mit diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die viel- fältigen Möglichkeiten Ihres Fronius-Produktes kennen. Nur so können Sie seine Vorteile bestmöglich nutzen. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsvorschriften..........................Erklärung Sicherheitshinweise......................Allgemeines ............................Bestimmungsgemäße Verwendung...................... Umgebungsbedingungen........................Netzanschluss............................Gefahren durch Netz- und Ladestrom ....................Gefahr durch Säuren, Gase und Dämpfe ..................... Allgemeine Hinweise zum Umgang mit Batterien ................. Selbst- und Personenschutz ......................... Sicherheitsmaßnahmen im Normalbetrieb.................... EMV Geräte-Klassifizierungen......................EMV-Maßnahmen..........................Datensicherheit ............................. -
Seite 7: Sicherheitsvorschriften
Sicherheitsvorschriften Erklärung Sicher- GEFAHR! Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemie- heitshinweise den wird, sind Tod oder schwerste Verletzungen die Folge. WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. VORSICHT! Bezeichnet eine möglicherweise schädliche Situation. -
Seite 8: Bestimmungsgemäße Verwendung
Bestimmungsge- Das Gerät ist ausschließlich für den Einsatz im Sinne der bestimmungsgemä- mäße Verwen- ßen Verwendung zu benutzen. Eine andere oder darüber hinaus gehende Be- dung nutzung gilt als nicht bestimmungsgemäß. Für hieraus entstandene Schäden, sowie für mangelhafte oder fehlerhafte Arbeitsergebnisse haftet der Hersteller nicht. -
Seite 9: Gefahr Durch Säuren, Gase Und Dämpfe
Ein elektrischer Schlag kann tödlich sein. Jeder elektrische Schlag ist grund- sätzlich lebensgefährlich. Um elektrische Schläge während des Betriebes zu vermeiden: keine spannungsführenden Teile innerhalb und außerhalb des Gerätes berühren. keinesfalls die Batteriepole berühren Ladekabel oder Ladeklemmen nicht kurzschließen Sämtliche Kabel und Leitungen müssen fest, unbeschädigt, isoliert und aus- reichend dimensioniert sein. -
Seite 10: Selbst- Und Personenschutz
Selbst- und Per- Personen, vor allem Kinder, während des Betriebes vom Gerät und vom Ar- sonenschutz beitsbereich fernhalten. Befinden sich dennoch Personen in der Nähe diese über alle Gefahren (gesundheitsschädliche Säuren und Gase, Ge- fährdung durch Netz- und Ladestrom, ...) unterrichten, geeignete Schutzmittel zur Verfügung stellen. -
Seite 11: Wartung Und Instandsetzung
Wartung und In- Das Gerät benötigt unter normalen Betriebsbedingungen nur ein Minimum an standsetzung Pflege und Wartung. Das Beachten einiger Punkte ist jedoch unerlässlich, um es über Jahre hinweg einsatzbereit zu halten. Vor jeder Inbetriebnahme Netzstecker und Netzkabel sowie Ladeleitun- gen und Ladeklemmen auf Beschädigung prüfen. -
Seite 12: Entsorgung
Mit diesem TÜV-Prüfzeichen gekennzeichnete Geräte erfüllen die Anforde- rungen der relevanten Normen für Japan. Mit diesem TÜV-Prüfzeichen gekennzeichnete Geräte und die am Leistungs- schild angegebene Kennzeichen erfüllen die Anforderungen der relevanten Normen für Australien. Entsorgung Werfen Sie dieses Gerät nicht in den Hausmüll! Gemäß Europäischer Richtli- nie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in na- tionales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. -
Seite 13: Allgemeine Informationen
Zukunft gerüstet. Dafür steht eine Vielfalt von Optionen zur Verfügung. Warnhinweise am Das Ladegerät ist mit Sicherheitssymbolen am Leistungsschild ausgestattet. Die Sicher- Gerät heitssymbole dürfen weder entfernt noch übermalt werden. A-4600 Wels www.fronius.com Active Inverter 2032E Art. Nr.: 4,010,328 00000000 ~230V 50/60Hz;1030W Out.:... -
Seite 14: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Sicherheit WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschä- den verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Do- kumente vollständig gelesen und verstanden wurden: Bedienungsanleitung Sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicherheitsvorschriften Bedienungsanleitungen und Sicherheitsvorschriften der Batterie- und Fahr- zeughersteller Bestimmungsge- Das Ladegerät dient nur zum Laden von Batterien gemäß... -
Seite 15: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Allgemeines HINWEIS! Auf Grund von Firmware-Aktualisierungen können Funktionen an Ih- rem Gerät verfügbar sein, die in dieser Bedienungsanleitung nicht beschrieben sind oder umgekehrt. Zudem können sich einzelne Abbildungen geringfügig von den Bedienelementen an Ihrem Gerät unterscheiden. Die Funktionsweise dieser Bedienelemente ist jedoch identisch. -
Seite 16: Anschlüsse
Anschlüsse Funktion AC Input - Netzbuchse Netzkabel-Sicherungsbügel montieren Anschluss P2 - I/O-Port für Optionen am I/O-Port Anschluss P1 - Buchse Ladeka- zusätzlich auch für Optionen exter- ner Stop, temperaturgeführtes La- Gehäuse-Unterseite Funktion Display Anschluss P4 - Multiport zum Anschließen von Statuslampe, USB-Dongle Gehäuse-Oberseite Option Kanten-... -
Seite 17: Abdeckungen Für Anschlüsse Und Optionen Entfernen
Abdeckungen für Falls erforderlich, mittels Schraubendreher Anschlüsse und entfernen: Optionen entfer- Abdeckung (1) für Anschluss P4 - Mul- tiport Abdeckung (2) für Anschluss P2 - I/O- Port Nicht verwendete Anschlüsse P2 und P4 mittels Abdeckungen (1) und (2) verschlos- sen lassen. -
Seite 18: Montage
Montage Bei Montage des Ladegeräts an einem festen Untergrund, verwenden Sie die in der Ver- packung integrierte Bohrschablone. Bei Einbau des Ladegeräts in einen Schaltschrank (oder ähnlichen abgeschlossenen Räu- men) durch Zwangsbelüftung für eine ausreichende Wärmeabfuhr sorgen. Der Rundum- abstand um das Gerät muss 10 cm (3.94 in.) betragen. Um auch die Zugänglichkeit der Stecker zu gewährleisten, ergibt sich folgender Platzbe- darf - Abmessungen in mm (in.): 247 (9.72) -
Seite 19: Option Haltebügel Und Option Zugentlastung Für Ladekabel Montieren
Option Haltebü- WICHTIG! Das Drehmoment für alle gel und Option Schrauben beträgt 2,5 Nm. Zugentlastung für Ladekabel mon- Haltebügel montieren: tieren Schrauben (1) lösen Haltebügel (2) mit den zuvor gelösten Schrauben montieren Zugentlastung montieren: Schraube (3) lösen Zugentlastung (4) für Ladekabel mit der zuvor gelösten Schraube montie-... -
Seite 20: Batterie Laden
Batterie laden Ladevorgang VORSICHT! Gefahr von Sachschäden beim Laden einer defekten Batterie oder starten falscher Ladespannung. Vor Beginn des Ladevorgangs sicherstellen, dass die zu ladende Batterie voll funktionsfähig ist und die Ladespannung des Geräts der Batteriespannung entspricht. Netzkabel mit Ladegerät verbinden und am Netz anstecken Ladegerät befindet sich im Leerlauf. -
Seite 21: Ladevorgang Unterbrechen
Ladevorgang un- HINWEIS! Gefahr der Beschädigung von Anschluss-Buchsen und Anschluss- terbrechen Steckern. Ladekabel nicht während des Ladebetriebes abstecken oder trennen. Während des Ladevorgangs Taste Start/Stop drücken – Ladevorgang wird unterbrochen – Anzeige Betriebsbereit blinkt Taste Start/Stop erneut drücken, um den Ladevorgang fortzusetzen... -
Seite 22: Setup-Menü
Setup-Menü Allgemeines Im Setup-Menü wählen Sie den Kennlinientyp entsprechend der zu ladenden Batterie oder der Anforderung, gemäß beiliegendem Kennlinien-Datenblatt. In das Setup- HINWEIS! Das Ladekabel nicht mit der Batterie verbinden. Bei angeschlosse- Menü einsteigen nem Ladestecker ist keine Auswahl eines Kennlinientyps möglich. Netzkabel mit Ladegerät verbinden und am Netz anstecken Ladegerät befindet sich im Leerlauf - Anzeige Betriebsbereit leuchtet Taste Start/Stop ca. -
Seite 23: Fehlerdiagnose, Fehlerbehebung
Fehlerdiagnose, Fehlerbehebung Sicherheit WARNUNG! Ein elektrischer Schlag kann tödlich sein. Vor Öffnen des Gerätes Gerät vom Netz trennen Verbindung zur Batterie trennen ein verständliches Warnschild gegen Wiedereinschalten anbringen mit Hilfe eines geeigneten Messgerätes sicherstellen, dass elektrisch gela- dene Bauteile (z.B. Kondensatoren) entladen sind VORSICHT! Unzureichende Schutzleiterverbindung kann schwerwiegende Per- sonen- und Sachschäden verursachen. -
Seite 24: Ladefehler
Ladefehler Anzeige Betriebsbereit leuchtet, Anzeige Störung blinkt, Anzeige Ladezustand 1/2/ 3/4 blinkt Ursache: Zeitüberschreitung in der entsprechenden Ladephase oder Batterieka- pazität zu hoch Behebung: Korrekten Kennlinientyp gemäß beiliegendem Kennlinien-Datenblatt wählen und Ladevorgang wiederholen Ursache: Batterie defekt (Zellenkurzschluss, starke Sulfatierung) Behebung: Batterie prüfen und gegebenenfalls austauschen Ursache: Optionaler externer Temperatur-Sensor hat bei Über- oder Untertempe-... -
Seite 25: Technische Daten
Technische Daten Erklärung Die Technischen Daten befinden sich auf dem Kennlinien-Datenblatt, das dem Gerät bei- liegt. - Seite 26 Fronius Worldwide - www.fronius.com/addresses Fronius International GmbH Froniusplatz 1 A-4600 Wels E-Mail: perfect.charging@fronius.com http://www.fronius.com Under http://www.fronius.com/addresses you will find all addresses of our sales branches and partner firms!
