Option Elektrolyt- Ablaufsteuerung
umwälzung Die Ablaufsteuerung der Elektrolytumwälzung erfolgt über vordefinierte Programme.
(Fortsetzung)
Zusätzliche Option Fehlerausgabe ERROR 14:
Für die Elektrolyt-Umwälzung wird optional eine Fehlererkennung angeboten (Überwa-
chung des Luftdrucks). Das Multifunktionspanel des Ladegerätes zeigt bei einem Ausfall
der Elektrolytumwälzung die Fehlermeldung „Error 14".
Wichtig! Elektrolyt-Umwälzpumpe ohne optionale Fehlerausgabe:
-
Elektrolyt-Umwälzpumpe mit optionaler Fehlerausgabe:
-
Ladeparameter-Umschaltung: Bei Ausfall der Elektrolytumwälzung sorgt das Ladegerät
allein für ausreichende Durchmischung des Elektrolyts.
N
L

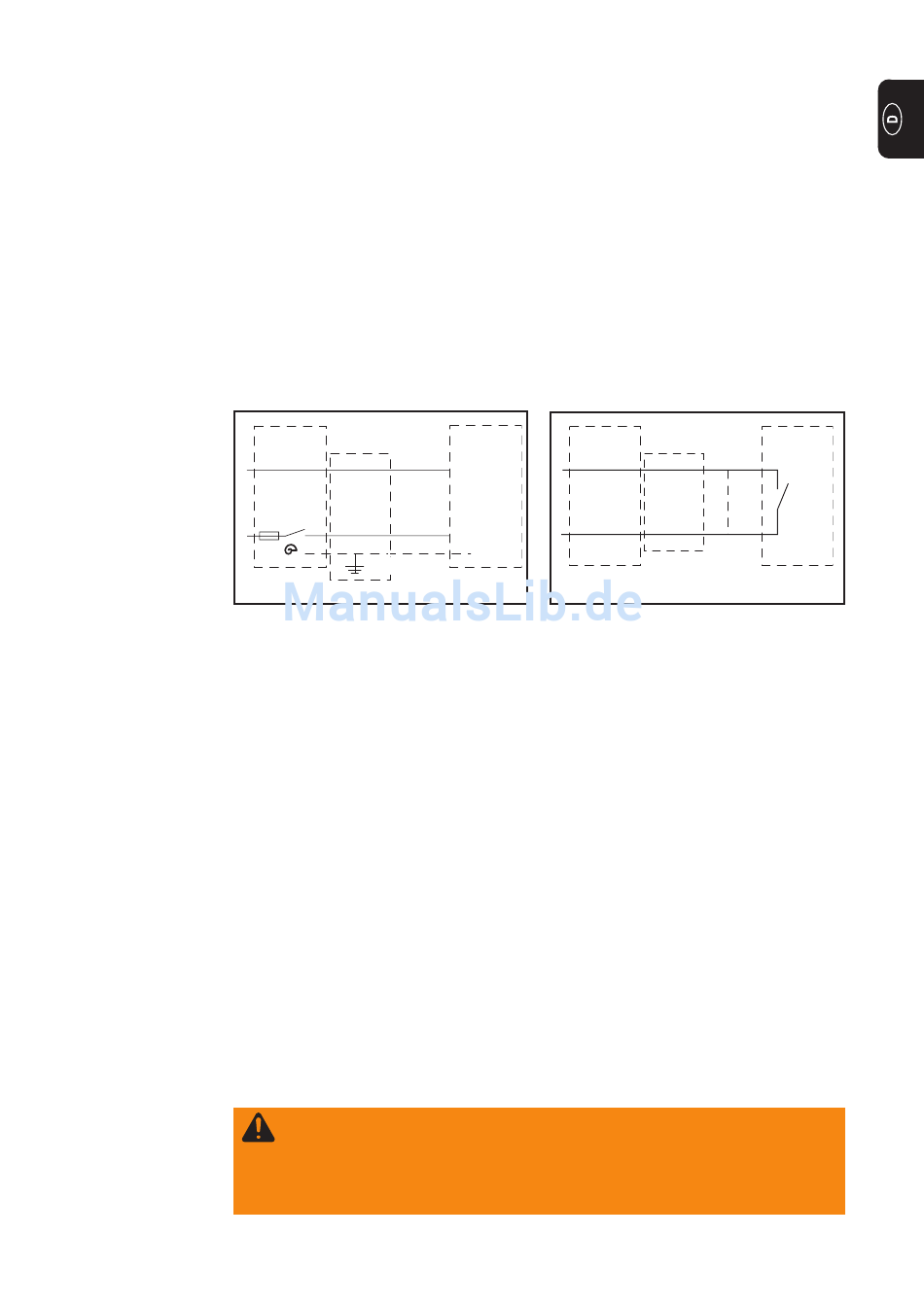

Abb.7 Anschluss-Schema Elektrolytumwälzung
(1) Ladegerät
(2) Pumpe
Anschlussbuch- Bei der Option LocalNet steht eine standardisierte 10-polige Anschlussbuchse zur
se LocalNet Verfügung. An der Anschlussbuchse LocalNet kann eine Fernanzeige oder eine Relais-
karte angeschlossen werden.
Option Relaiskarte
Die Relaiskarte dient zur Auswertung
-
-
Die Auswerte-Leitungen können z.B. mit einer SPS oder einem Prozess-Leitsystem
verbunden sein.
Die Anschlüsse für die Auswerte-Leitungen entsprechen potentialfreien Wechselkontak-
ten mit gemeinsamer Wurzel. Folgende Informationen können übermittelt werden:
-
-
-
-
Kontakte X7/1 und X7/4 miteinander verbinden.
potentialfreien Kontakt (Relais / Schließer) mit den Kontakten X 7/1 und X 7/4
verbinden
(1)
X 6/1
X 6/2
4 A
X 6/PE
grundlegender Informationen über den Betriebszustand des Ladegerätes
des Ladezustands der angeschlossenen Batterie
Ladung der Batterie läuft / läuft nicht
Batterie zu 80 % geladen
Batterie voll geladen
Ladegerät arbeitet störungsfrei / Ladegerät gibt eine Fehlermeldung (Error) aus
WARNUNG! Eine falsche konfigurierte Datenleitung kann schwere Personen-
und Sachschäden verursachen. Die galvanische Trennung zwischen den
einzelnen Kontakten ist nicht für eine sichere Trennung von Stromkreisen
ausgelegt. Die gleichzeitige Verwendung von Niederspannungs- und Netz-
spannungssignalen ist daher unzulässig.
(2)
(1)
Abb.8 Anschluss-Schema Fehlerausgabe Elektro-
lytumwälzung
11
(2)
X 7/1
X 7/4
