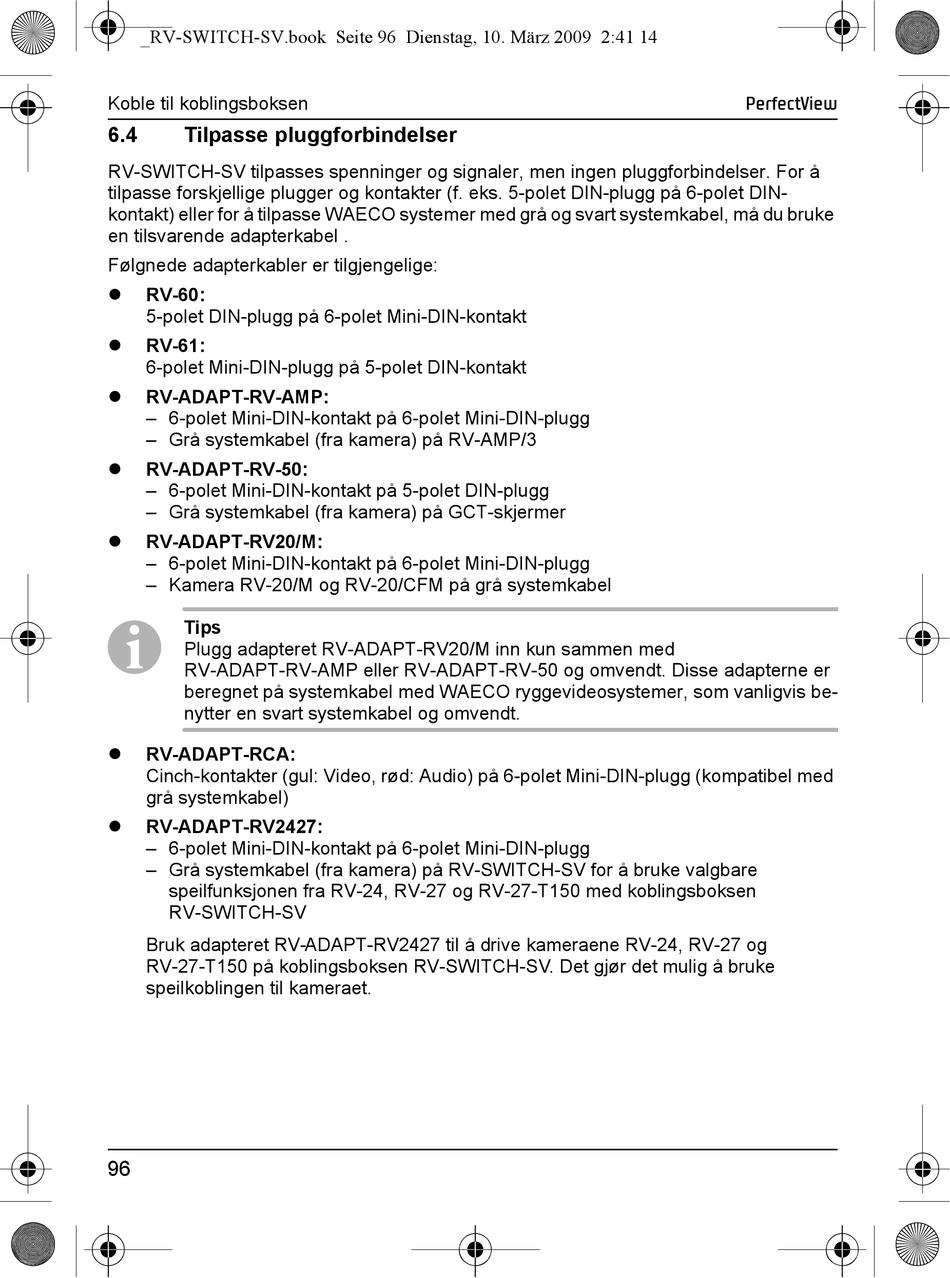

Koble til koblingsboksen
6.4 Tilpasse pluggforbindelser
RV-SWITCH-SV tilpasses spenninger og signaler, men ingen pluggforbindelser. For å
tilpasse forskjellige plugger og kontakter (f. eks. 5-polet DIN-plugg på 6-polet DIN-
kontakt) eller for å tilpasse WAECO systemer med grå og svart systemkabel, må du bruke
en tilsvarende adapterkabel .
Følgnede adapterkabler er tilgjengelige:
RV-60:
5-polet DIN-plugg på 6-polet Mini-DIN-kontakt
RV-61:
6-polet Mini-DIN-plugg på 5-polet DIN-kontakt
RV-ADAPT-RV-AMP:
– 6-polet Mini-DIN-kontakt på 6-polet Mini-DIN-plugg
– Grå systemkabel (fra kamera) på RV-AMP/3
RV-ADAPT-RV-50:
– 6-polet Mini-DIN-kontakt på 5-polet DIN-plugg
– Grå systemkabel (fra kamera) på GCT-skjermer
RV-ADAPT-RV20/M:
– 6-polet Mini-DIN-kontakt på 6-polet Mini-DIN-plugg
– Kamera RV-20/M og RV-20/CFM på grå systemkabel
Tips
I
Plugg adapteret RV-ADAPT-RV20/M inn kun sammen med
RV-ADAPT-RV-AMP eller RV-ADAPT-RV-50 og omvendt. Disse adapterne er
beregnet på systemkabel med WAECO ryggevideosystemer, som vanligvis be-
nytter en svart systemkabel og omvendt.
RV-ADAPT-RCA:
Cinch-kontakter (gul: Video, rød: Audio) på 6-polet Mini-DIN-plugg (kompatibel med
grå systemkabel)
RV-ADAPT-RV2427:
– 6-polet Mini-DIN-kontakt på 6-polet Mini-DIN-plugg
– Grå systemkabel (fra kamera) på RV-SWITCH-SV for å bruke valgbare
speilfunksjonen fra RV-24, RV-27 og RV-27-T150 med koblingsboksen
RV-SWITCH-SV
Bruk adapteret RV-ADAPT-RV2427 til å drive kameraene RV-24, RV-27 og
RV-27-T150 på koblingsboksen RV-SWITCH-SV. Det gjør det mulig å bruke
speilkoblingen til kameraet.
