PerfectView

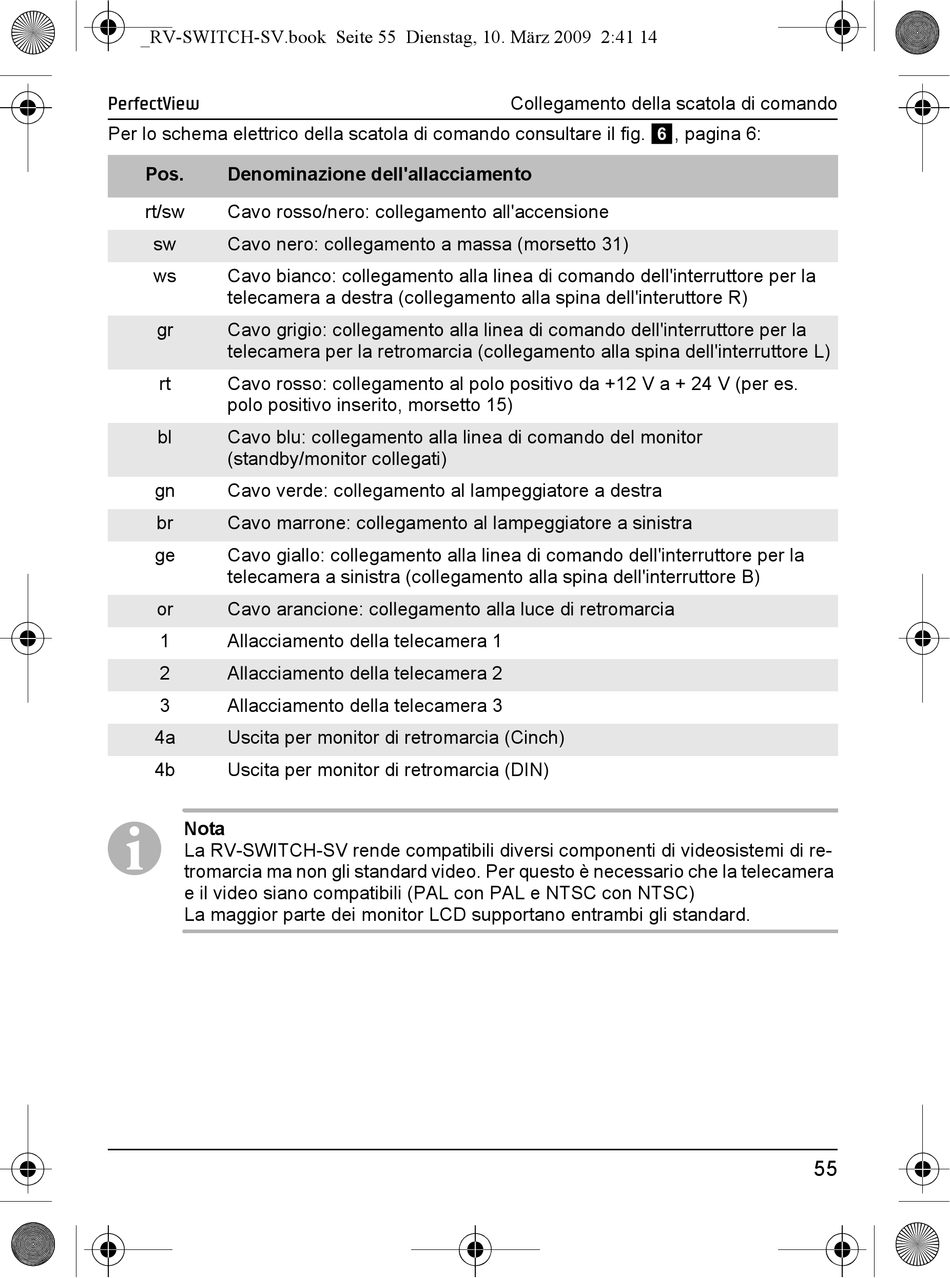

Per lo schema elettrico della scatola di comando consultare il fig. 6, pagina 6:
Pos. Denominazione dell'allacciamento
rt/sw Cavo rosso/nero: collegamento all'accensione
sw Cavo nero: collegamento a massa (morsetto 31)
ws Cavo bianco: collegamento alla linea di comando dell'interruttore per la
telecamera a destra (collegamento alla spina dell'interuttore R)
gr Cavo grigio: collegamento alla linea di comando dell'interruttore per la
telecamera per la retromarcia (collegamento alla spina dell'interruttore L)
rt Cavo rosso: collegamento al polo positivo da +12 V a + 24 V (per es.
polo positivo inserito, morsetto 15)
bl Cavo blu: collegamento alla linea di comando del monitor
(standby/monitor collegati)
gn Cavo verde: collegamento al lampeggiatore a destra
br Cavo marrone: collegamento al lampeggiatore a sinistra
ge Cavo giallo: collegamento alla linea di comando dell'interruttore per la
telecamera a sinistra (collegamento alla spina dell'interruttore B)
or Cavo arancione: collegamento alla luce di retromarcia
1 Allacciamento della telecamera 1
2 Allacciamento della telecamera 2
3 Allacciamento della telecamera 3
4a Uscita per monitor di retromarcia (Cinch)
4b Uscita per monitor di retromarcia (DIN)
Nota
I
La RV-SWITCH-SV rende compatibili diversi componenti di videosistemi di re-
tromarcia ma non gli standard video. Per questo è necessario che la telecamera
e il video siano compatibili (PAL con PAL e NTSC con NTSC)
La maggior parte dei monitor LCD supportano entrambi gli standard.
Collegamento della scatola di comando
