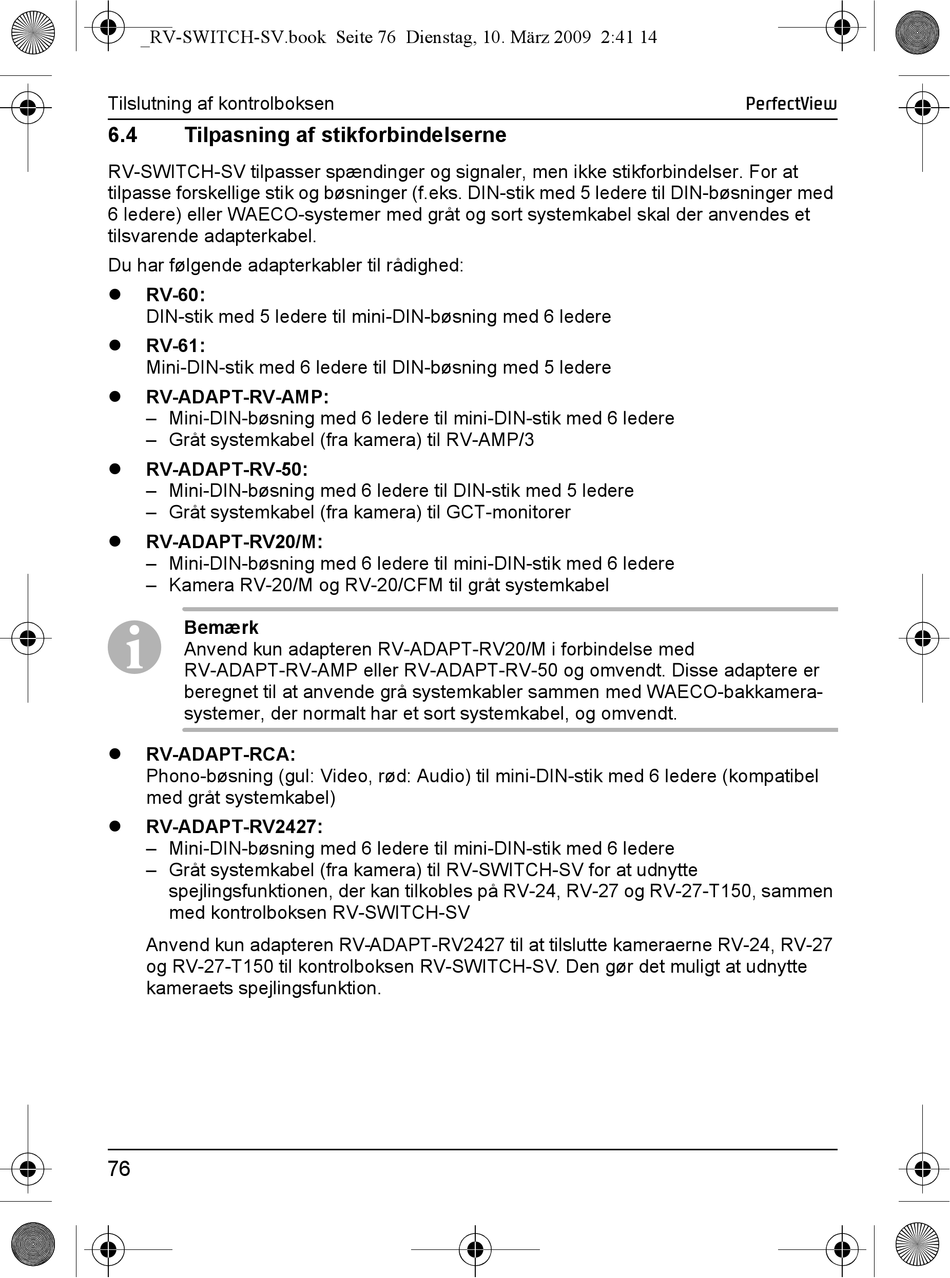

Tilslutning af kontrolboksen
6.4 Tilpasning af stikforbindelserne
RV-SWITCH-SV tilpasser spændinger og signaler, men ikke stikforbindelser. For at
tilpasse forskellige stik og bøsninger (f.eks. DIN-stik med 5 ledere til DIN-bøsninger med
6 ledere) eller WAECO-systemer med gråt og sort systemkabel skal der anvendes et
tilsvarende adapterkabel.
Du har følgende adapterkabler til rådighed:
RV-60:
DIN-stik med 5 ledere til mini-DIN-bøsning med 6 ledere
RV-61:
Mini-DIN-stik med 6 ledere til DIN-bøsning med 5 ledere
RV-ADAPT-RV-AMP:
– Mini-DIN-bøsning med 6 ledere til mini-DIN-stik med 6 ledere
– Gråt systemkabel (fra kamera) til RV-AMP/3
RV-ADAPT-RV-50:
– Mini-DIN-bøsning med 6 ledere til DIN-stik med 5 ledere
– Gråt systemkabel (fra kamera) til GCT-monitorer
RV-ADAPT-RV20/M:
– Mini-DIN-bøsning med 6 ledere til mini-DIN-stik med 6 ledere
– Kamera RV-20/M og RV-20/CFM til gråt systemkabel
Bemærk
I
Anvend kun adapteren RV-ADAPT-RV20/M i forbindelse med
RV-ADAPT-RV-AMP eller RV-ADAPT-RV-50 og omvendt. Disse adaptere er
beregnet til at anvende grå systemkabler sammen med WAECO-bakkamera-
systemer, der normalt har et sort systemkabel, og omvendt.
RV-ADAPT-RCA:
Phono-bøsning (gul: Video, rød: Audio) til mini-DIN-stik med 6 ledere (kompatibel
med gråt systemkabel)
RV-ADAPT-RV2427:
– Mini-DIN-bøsning med 6 ledere til mini-DIN-stik med 6 ledere
– Gråt systemkabel (fra kamera) til RV-SWITCH-SV for at udnytte
spejlingsfunktionen, der kan tilkobles på RV-24, RV-27 og RV-27-T150, sammen
med kontrolboksen RV-SWITCH-SV
Anvend kun adapteren RV-ADAPT-RV2427 til at tilslutte kameraerne RV-24, RV-27
og RV-27-T150 til kontrolboksen RV-SWITCH-SV. Den gør det muligt at udnytte
kameraets spejlingsfunktion.
