PerfectView

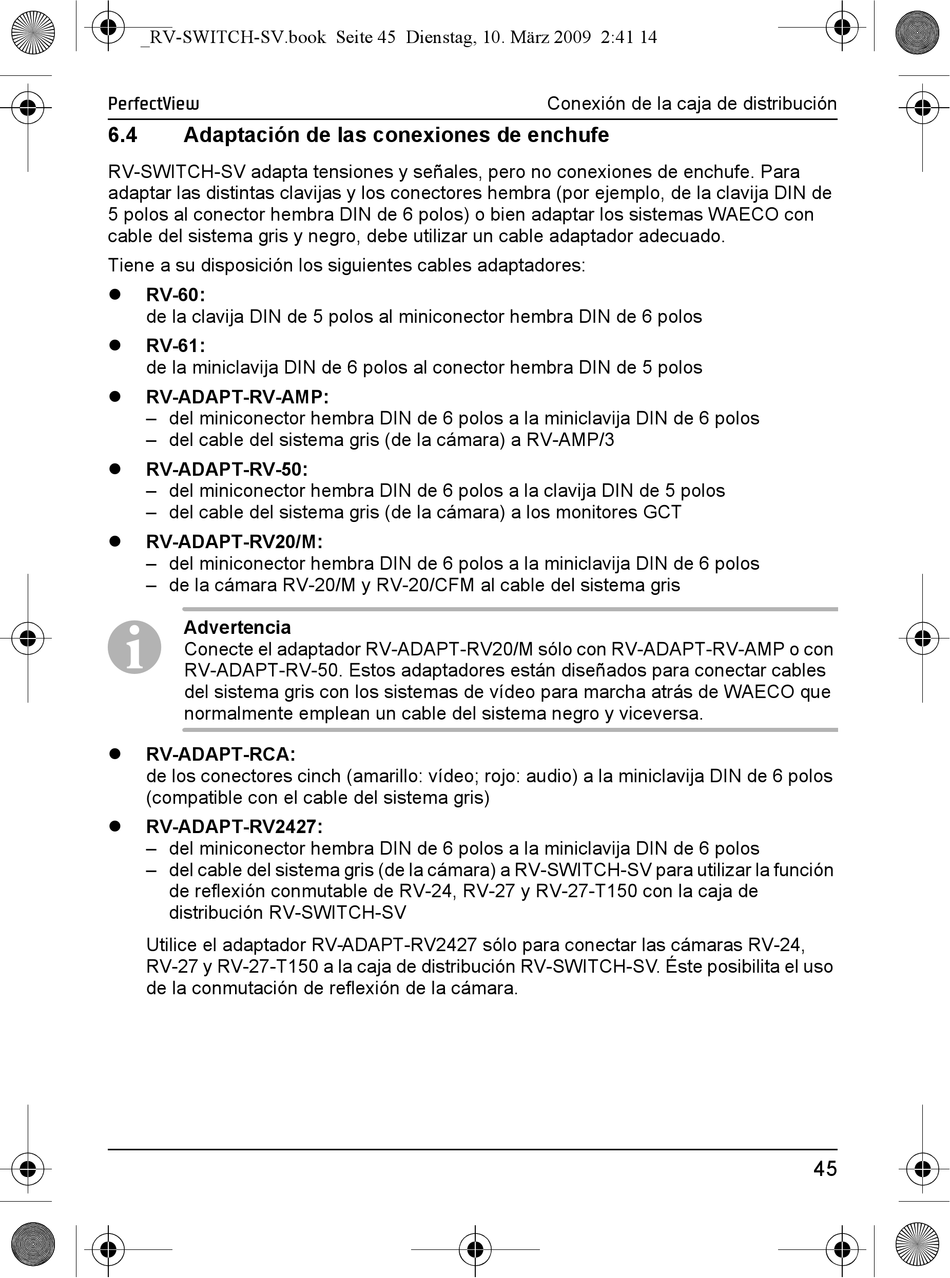

6.4 Adaptación de las conexiones de enchufe
RV-SWITCH-SV adapta tensiones y señales, pero no conexiones de enchufe. Para
adaptar las distintas clavijas y los conectores hembra (por ejemplo, de la clavija DIN de
5 polos al conector hembra DIN de 6 polos) o bien adaptar los sistemas WAECO con
cable del sistema gris y negro, debe utilizar un cable adaptador adecuado.
Tiene a su disposición los siguientes cables adaptadores:
RV-60:
de la clavija DIN de 5 polos al miniconector hembra DIN de 6 polos
RV-61:
de la miniclavija DIN de 6 polos al conector hembra DIN de 5 polos
RV-ADAPT-RV-AMP:
– del miniconector hembra DIN de 6 polos a la miniclavija DIN de 6 polos
– del cable del sistema gris (de la cámara) a RV-AMP/3
RV-ADAPT-RV-50:
– del miniconector hembra DIN de 6 polos a la clavija DIN de 5 polos
– del cable del sistema gris (de la cámara) a los monitores GCT
RV-ADAPT-RV20/M:
– del miniconector hembra DIN de 6 polos a la miniclavija DIN de 6 polos
– de la cámara RV-20/M y RV-20/CFM al cable del sistema gris
Advertencia
I
Conecte el adaptador RV-ADAPT-RV20/M sólo con RV-ADAPT-RV-AMP o con
RV-ADAPT-RV-50. Estos adaptadores están diseñados para conectar cables
del sistema gris con los sistemas de vídeo para marcha atrás de WAECO que
normalmente emplean un cable del sistema negro y viceversa.
RV-ADAPT-RCA:
de los conectores cinch (amarillo: vídeo; rojo: audio) a la miniclavija DIN de 6 polos
(compatible con el cable del sistema gris)
RV-ADAPT-RV2427:
– del miniconector hembra DIN de 6 polos a la miniclavija DIN de 6 polos
– del cable del sistema gris (de la cámara) a RV-SWITCH-SV para utilizar la función
de reflexión conmutable de RV-24, RV-27 y RV-27-T150 con la caja de
distribución RV-SWITCH-SV
Utilice el adaptador RV-ADAPT-RV2427 sólo para conectar las cámaras RV-24,
RV-27 y RV-27-T150 a la caja de distribución RV-SWITCH-SV. Éste posibilita el uso
de la conmutación de reflexión de la cámara.
Conexión de la caja de distribución
