PerfectView

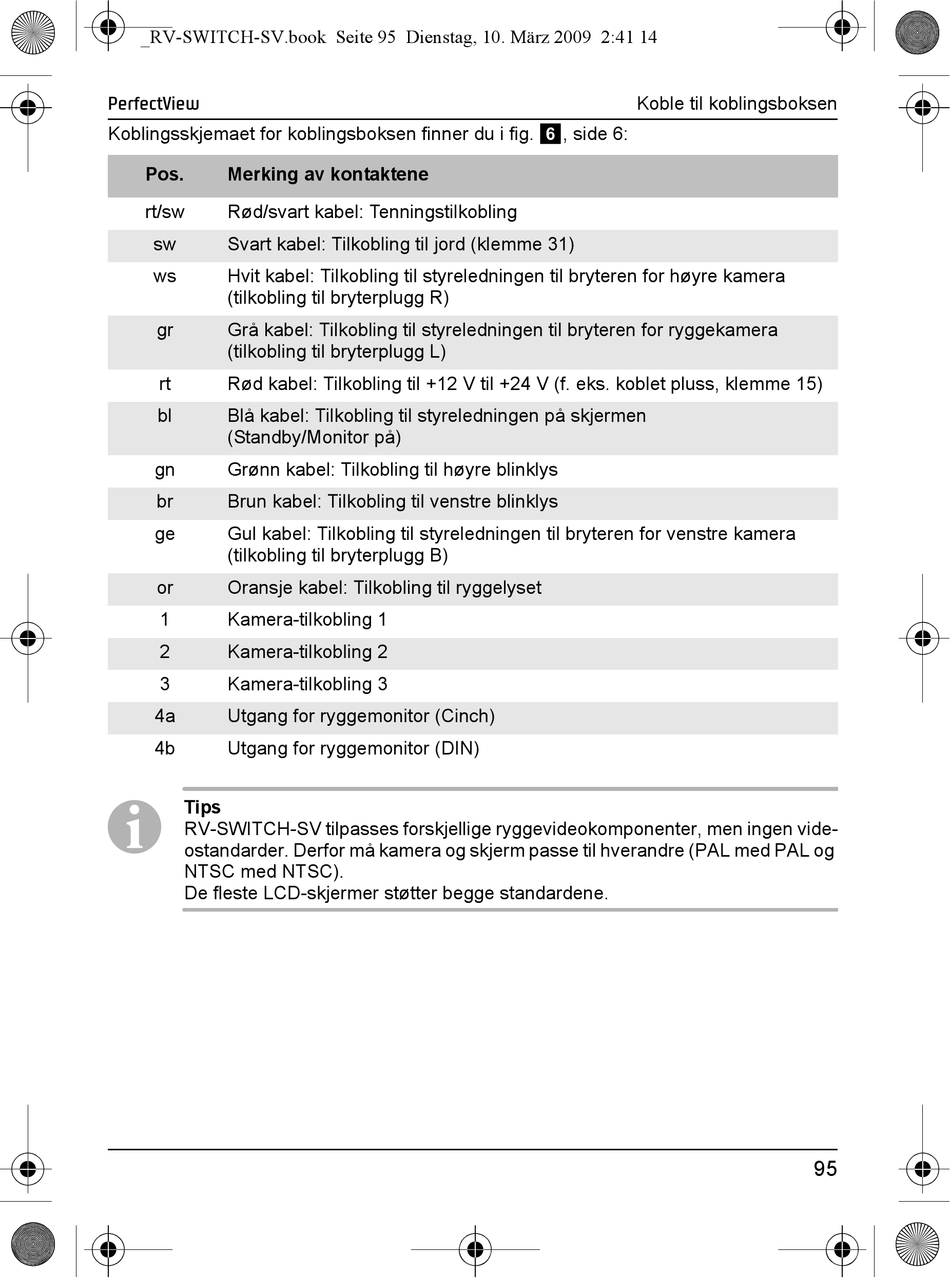

Koblingsskjemaet for koblingsboksen finner du i fig. 6, side 6:
Pos. Merking av kontaktene
rt/sw Rød/svart kabel: Tenningstilkobling
sw Svart kabel: Tilkobling til jord (klemme 31)
ws Hvit kabel: Tilkobling til styreledningen til bryteren for høyre kamera
(tilkobling til bryterplugg R)
gr Grå kabel: Tilkobling til styreledningen til bryteren for ryggekamera
(tilkobling til bryterplugg L)
rt Rød kabel: Tilkobling til +12 V til +24 V (f. eks. koblet pluss, klemme 15)
bl Blå kabel: Tilkobling til styreledningen på skjermen
(Standby/Monitor på)
gn Grønn kabel: Tilkobling til høyre blinklys
br Brun kabel: Tilkobling til venstre blinklys
ge Gul kabel: Tilkobling til styreledningen til bryteren for venstre kamera
(tilkobling til bryterplugg B)
or Oransje kabel: Tilkobling til ryggelyset
1 Kamera-tilkobling 1
2 Kamera-tilkobling 2
3 Kamera-tilkobling 3
4a Utgang for ryggemonitor (Cinch)
4b Utgang for ryggemonitor (DIN)
Tips
I
RV-SWITCH-SV tilpasses forskjellige ryggevideokomponenter, men ingen vide-
ostandarder. Derfor må kamera og skjerm passe til hverandre (PAL med PAL og
NTSC med NTSC).
De fleste LCD-skjermer støtter begge standardene.
Koble til koblingsboksen
