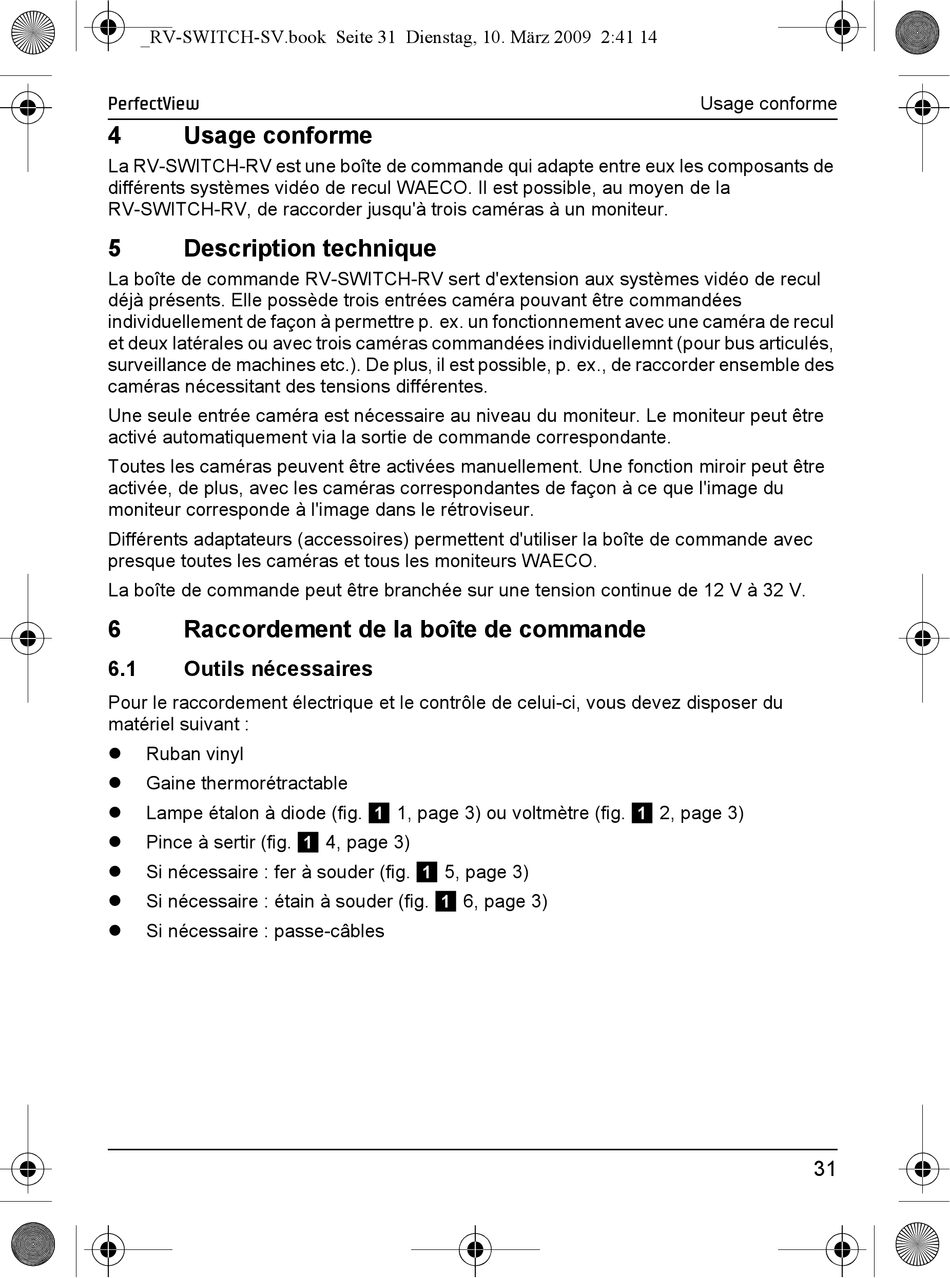

PerfectView
4

Usage conforme

La RV-SWITCH-RV est une boîte de commande qui adapte entre eux les composants de
différents systèmes vidéo de recul WAECO. Il est possible, au moyen de la
RV-SWITCH-RV, de raccorder jusqu'à trois caméras à un moniteur.
5

Description technique

La boîte de commande RV-SWITCH-RV sert d'extension aux systèmes vidéo de recul
déjà présents. Elle possède trois entrées caméra pouvant être commandées
individuellement de façon à permettre p. ex. un fonctionnement avec une caméra de recul
et deux latérales ou avec trois caméras commandées individuellemnt (pour bus articulés,
surveillance de machines etc.). De plus, il est possible, p. ex., de raccorder ensemble des
caméras nécessitant des tensions différentes.
Une seule entrée caméra est nécessaire au niveau du moniteur. Le moniteur peut être
activé automatiquement via la sortie de commande correspondante.
Toutes les caméras peuvent être activées manuellement. Une fonction miroir peut être
activée, de plus, avec les caméras correspondantes de façon à ce que l'image du
moniteur corresponde à l'image dans le rétroviseur.
Différents adaptateurs (accessoires) permettent d'utiliser la boîte de commande avec
presque toutes les caméras et tous les moniteurs WAECO.
La boîte de commande peut être branchée sur une tension continue de 12 V à 32 V.
6 Raccordement de la boîte de commande
6.1 Outils nécessaires
Pour le raccordement électrique et le contrôle de celui-ci, vous devez disposer du
matériel suivant :
Ruban vinyl
Gaine thermorétractable
Lampe étalon à diode (fig. 1 1, page 3) ou voltmètre (fig. 1 2, page 3)
Pince à sertir (fig. 1 4, page 3)
Si nécessaire : fer à souder (fig. 1 5, page 3)
Si nécessaire : étain à souder (fig. 1 6, page 3)
Si nécessaire : passe-câbles
Usage conforme
31
