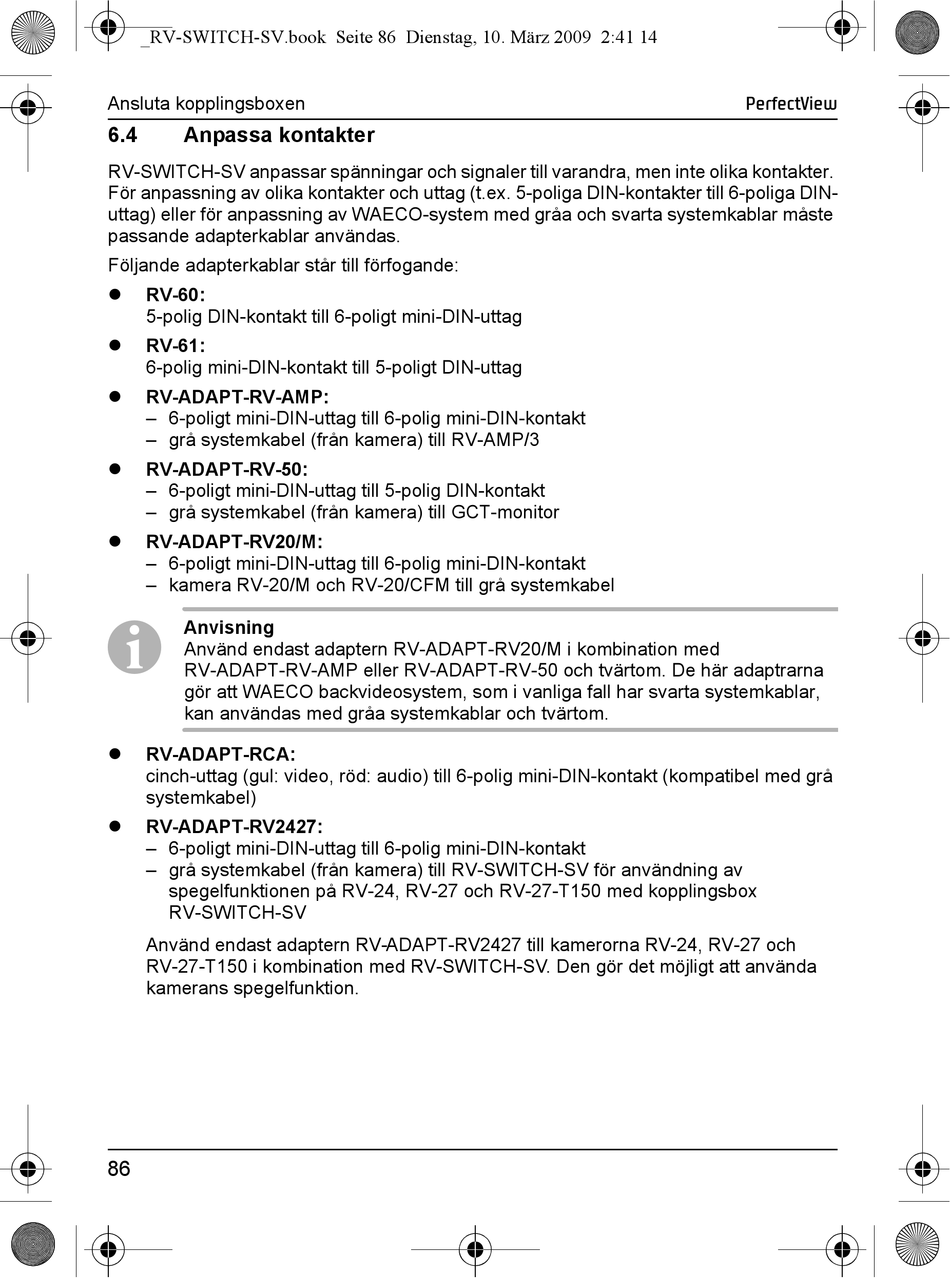

Ansluta kopplingsboxen
6.4 Anpassa kontakter
RV-SWITCH-SV anpassar spänningar och signaler till varandra, men inte olika kontakter.
För anpassning av olika kontakter och uttag (t.ex. 5-poliga DIN-kontakter till 6-poliga DIN-
uttag) eller för anpassning av WAECO-system med gråa och svarta systemkablar måste
passande adapterkablar användas.
Följande adapterkablar står till förfogande:
RV-60:
5-polig DIN-kontakt till 6-poligt mini-DIN-uttag
RV-61:
6-polig mini-DIN-kontakt till 5-poligt DIN-uttag
RV-ADAPT-RV-AMP:
– 6-poligt mini-DIN-uttag till 6-polig mini-DIN-kontakt
– grå systemkabel (från kamera) till RV-AMP/3
RV-ADAPT-RV-50:
– 6-poligt mini-DIN-uttag till 5-polig DIN-kontakt
– grå systemkabel (från kamera) till GCT-monitor
RV-ADAPT-RV20/M:
– 6-poligt mini-DIN-uttag till 6-polig mini-DIN-kontakt
– kamera RV-20/M och RV-20/CFM till grå systemkabel
Anvisning
I
Använd endast adaptern RV-ADAPT-RV20/M i kombination med
RV-ADAPT-RV-AMP eller RV-ADAPT-RV-50 och tvärtom. De här adaptrarna
gör att WAECO backvideosystem, som i vanliga fall har svarta systemkablar,
kan användas med gråa systemkablar och tvärtom.
RV-ADAPT-RCA:
cinch-uttag (gul: video, röd: audio) till 6-polig mini-DIN-kontakt (kompatibel med grå
systemkabel)
RV-ADAPT-RV2427:
– 6-poligt mini-DIN-uttag till 6-polig mini-DIN-kontakt
– grå systemkabel (från kamera) till RV-SWITCH-SV för användning av
spegelfunktionen på RV-24, RV-27 och RV-27-T150 med kopplingsbox
RV-SWITCH-SV
Använd endast adaptern RV-ADAPT-RV2427 till kamerorna RV-24, RV-27 och
RV-27-T150 i kombination med RV-SWITCH-SV. Den gör det möjligt att använda
kamerans spegelfunktion.
