Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

  • DEUTSCH, seite 6

Quicklinks

Diese Anleitung herunterladen
PerfectView Accessory
Switch200VTO
DE 6
Schaltbox
Montage- und Bedienungsanleitung
EN 16
Control Box
Installation and Operating Manual
FR 26
Boîte de commande
Instructions de montage et de service
ES 36
Caja de distribución
Instrucciones de montaje y de uso
IT 46
Scatola di comando
Istruzioni di montaggio e d'uso
NL 56
Schakelbox
Montagehandleiding en gebruiks-
aanwijzing
DA 66
Kontrolboks
Monterings- og betjeningsvejledning
SV 76
Kopplingsbox
Monterings- och bruksanvisning
NO 86
Koblingsboks
Monterings- og bruksanvisning
FI 96
Kytkinrasia
Asennus- ja käyttöohje
PT 106 Caixa de distribuição
Instruções de montagem e manual
de instruções
RU 117 Разветвительная коробка
Инструкция по монтажу и
эксплуатации
PL 128 Skrzynka rozdzielcza
Instrukcja montażu i obsługi
CS 138 Spínací box
Návod k montáži a obsluze
SK 148 Rozvodná skrinka
Návod na montáž a uvedenie do
prevádzky
HU 158 Kapcsolódoboz
Szerelési és használati útmutató
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Waeco Switch200VTO

Inhaltszusammenfassung für Waeco Switch200VTO

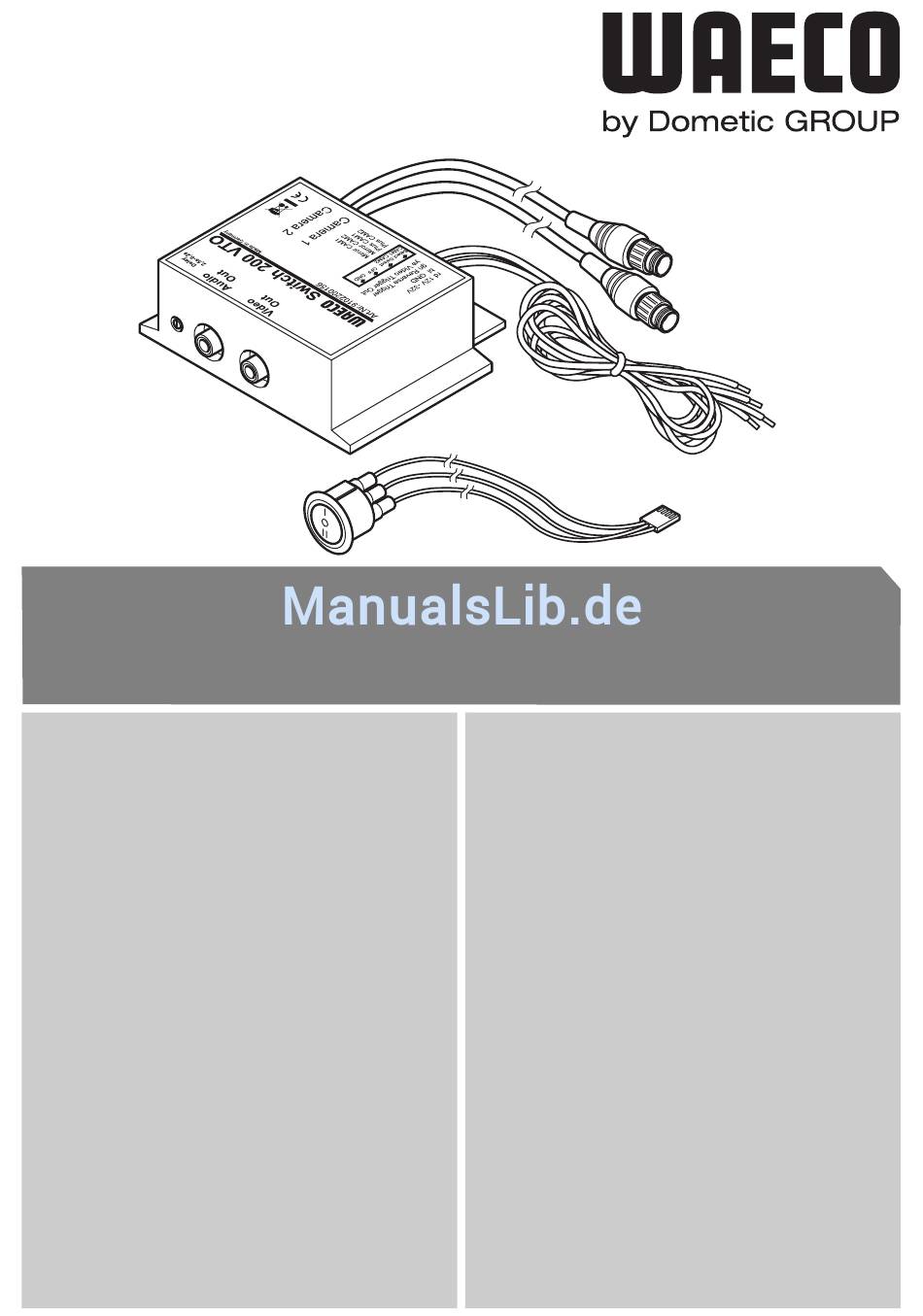

  • Seite 1 PerfectView Accessory Switch200VTO DE 6 Schaltbox NO 86 Koblingsboks Montage- und Bedienungsanleitung Monterings- og bruksanvisning EN 16 Control Box FI 96 Kytkinrasia Installation and Operating Manual Asennus- ja käyttöohje FR 26 Boîte de commande PT 106 Caixa de distribuição Instructions de montage et de service Instruções de montagem e manual...
  • Seite 2 Dometic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter der Internetadresse: www.dometic-waeco.de We will be happy to provide you with further information about Dometic WAECO products. Please order our free catalogue with no obligation to buy on our homepage: www.dometic-waeco.com...
  • Seite 3 PerfectView SWITCH200VTO...
  • Seite 4 PerfectView SWITCH200VTO...
  • Seite 5 PerfectView SWITCH200VTO Schwarz Grün Gelb Svart Grønn Rød Black Green Yellow Musta Vihreä Punainen Keltainen Noir Vert Rouge Jaune Preto Verde Vermelho Amarelo Черный Зеленый Красный Желтый Negro Verde Rojo Amarillo Czer- Nero Verde Rosso Giallo Czarny Zielony Żółty wony...

  • Seite 6: Inhaltsverzeichnis

    Erklärung der Symbole PerfectView SWITCH200VTO Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis 1 Erklärung der Symbole..........6 2 Sicherheits- und Einbauhinweise .

  • Seite 7: Sicherheits- Und Einbauhinweise

    PerfectView SWITCH200VTO Sicherheits- und Einbauhinweise Sicherheits- und Einbauhinweise Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:  Montage- oder Anschlussfehler  Beschädigungen am Produkt durch mechanische Einflüsse und Überspannungen  Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller ...
  • Seite 8 Sicherheits- und Einbauhinweise PerfectView SWITCH200VTO Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen Speicher der Komfortelektronik ihre gespeicherten Daten.  Folgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen: – Radiocode – Fahrzeuguhr – Zeitschaltuhr – Bordcomputer – Sitzposition Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungsanleitung.

  • Seite 9: Lieferumfang

    Wippschalter – Montage- und Bedienungsanleitung Bestimmungsgemäßer Gebrauch SWITCH200VTO (Art.-Nr. 9102200156) ist eine Schaltbox zum Anschluss aller Kameras mit WAECO Steckverbinder an einen Monitor für den Einsatz als Rückfahrvideosystem. WARNUNG! Rückfahrvideosysteme stellen eine Unterstützung beim Rückwärtsfahren dar, sie entbinden Sie jedoch nicht von der besonderen Vorsichtspflicht beim...

  • Seite 10: Technische Beschreibung

    Technische Beschreibung PerfectView SWITCH200VTO Technische Beschreibung SWITCH200VTO dient zur Verbindung aller Kameras mit WAECO Steckverbinder mit einem Monitor oder LKW-Multimedia-Navigationssystemen. Die Schaltbox verfügt über zwei Kameraeingänge und liefert zusätzlich zum durchge- schalteten Video- und Audiosignal ein Video-Trigger-Signal, sobald einer der beiden Eingänge aktiv ist.

  • Seite 11: Anschlüsse

    PerfectView SWITCH200VTO Technische Beschreibung Anschlüsse Die Schaltbox hat folgende Anschlüsse: Nr. in Abb. 5, Bezeichnung des Anschlusses Seite 5 Rotes Kabel: Anschluss an 12 V bis 34 V Plus (z. B. geschaltetes Plus, Klemme 15) Schwarzes Kabel: Anschluss an Masse (Klemme 31) Grüne Steuerleitung (+ Signal) zum Anschluss an die Plusleitung des...

  • Seite 12: Schaltbox Montieren Und Anschließen

    Schaltbox montieren und anschließen PerfectView SWITCH200VTO Schaltbox montieren und anschließen Benötigtes Werkzeug Für Einbau und Montage benötigen Sie folgende Werkzeuge:  Maßstab (Abb. 4 4, Seite 4)  Körner (Abb. 4 5, Seite 4)  Hammer (Abb. 4 6, Seite 4) ...

  • Seite 13: Schaltbox Anschließen

    PerfectView SWITCH200VTO Schaltbox montieren und anschließen Schaltbox anschließen ACHTUNG! Achten Sie auf einen korrekten Anschluss aller Leitungen. Es darf nie zu einer Verbindung der gelben Steuerleitung mit Masse kommen, da sonst ein Geräte- schaden eintreten kann. Isolieren Sie das Ende dieser Steuerleitung, wenn sie nicht gebraucht und daher nicht angeschlossen wird.

  • Seite 14: Schaltbox Einstellen

    ➤ Stecken Sie die 4-polige Buchse des Wippschalters auf den 4-poligen Stecker (Abb. 5 5, Seite 5) an der Schaltbox. Schaltbox einstellen Switch200VTO muss an bestimmte Anschlussvarianten angepasst werden. Dazu dient ein DIP-Schalter (Abb. 5 6, Seite 5). Die DIP-Schalter dienen zum Einstellen der Spiegelfunktion und zum Umschalten zwischen Nah- und Fernsicht der angeschlossenen Kameras, wenn diese Funktion von den gewählten Kameras unterstützt wird: DIP-Schalter 1 und 3 stellen Kamera 1 ein,...

  • Seite 15: Technische Daten

    PerfectView SWITCH200VTO Technische Daten Technische Daten PerfectView SWITCH200VTO Art.-Nr.: 9102200156 Betriebsspannung: 12 V – 32 Vg Leistungsaufnahme: max. 0,5 W (ohne Kamera) Steuereingänge: positive Spannungssignale 12 V – 32 V Abmessungen B x H x T: 117 x 50 x 25 mm Gewicht: ca.
