PerfectView

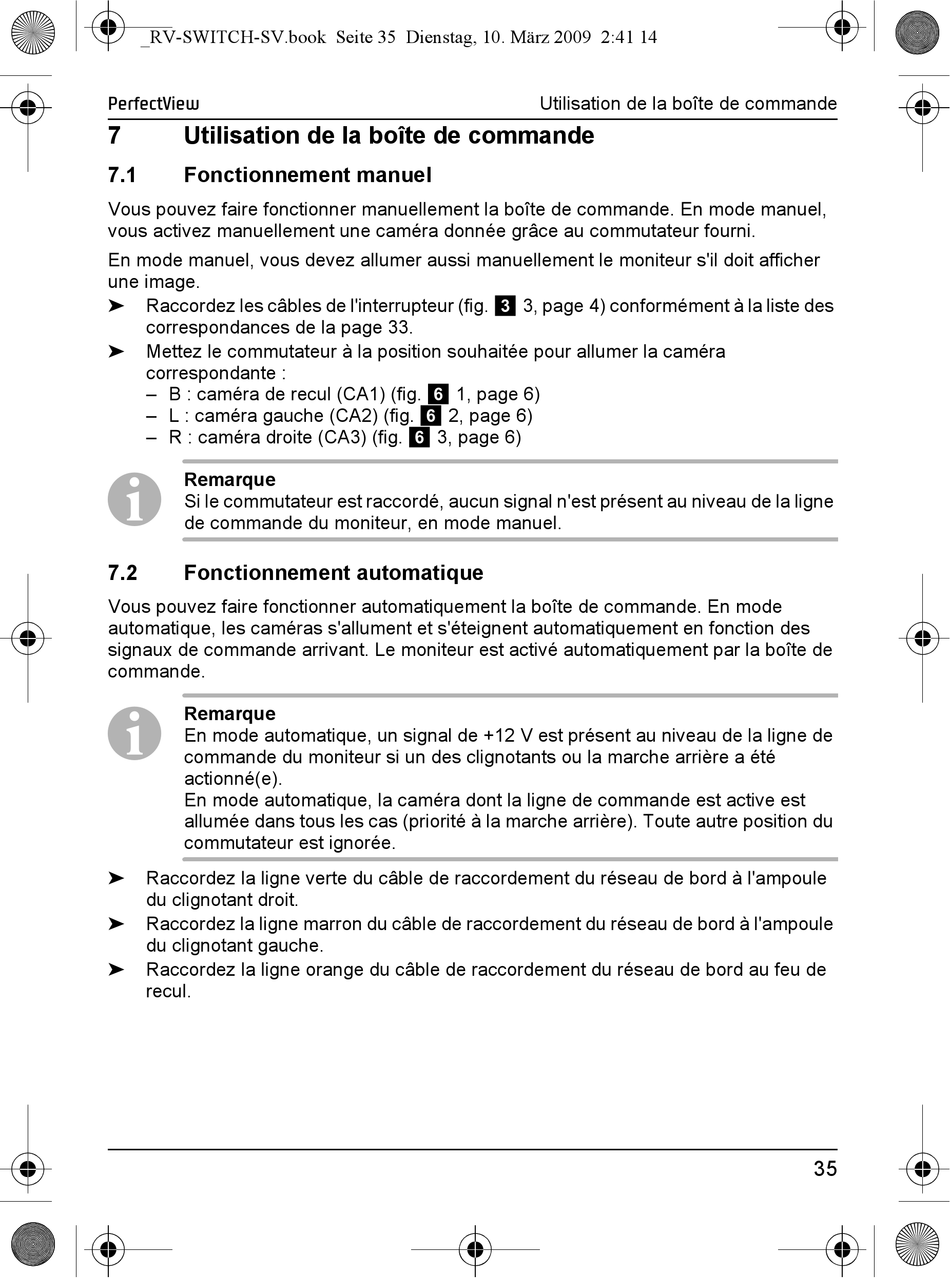

7 Utilisation de la boîte de commande
7.1

Fonctionnement manuel

Vous pouvez faire fonctionner manuellement la boîte de commande. En mode manuel,
vous activez manuellement une caméra donnée grâce au commutateur fourni.
En mode manuel, vous devez allumer aussi manuellement le moniteur s'il doit afficher
une image.
➤
Raccordez les câbles de l'interrupteur (fig. 3 3, page 4) conformément à la liste des
correspondances de la page 33.
➤ Mettez le commutateur à la position souhaitée pour allumer la caméra
correspondante :
– B : caméra de recul (CA1) (fig. 6 1, page 6)
– L : caméra gauche (CA2) (fig. 6 2, page 6)
– R : caméra droite (CA3) (fig. 6 3, page 6)
Remarque
I
Si le commutateur est raccordé, aucun signal n'est présent au niveau de la ligne
de commande du moniteur, en mode manuel.
7.2

Fonctionnement automatique

Vous pouvez faire fonctionner automatiquement la boîte de commande. En mode
automatique, les caméras s'allument et s'éteignent automatiquement en fonction des
signaux de commande arrivant. Le moniteur est activé automatiquement par la boîte de
commande.
Remarque
I
En mode automatique, un signal de +12 V est présent au niveau de la ligne de
commande du moniteur si un des clignotants ou la marche arrière a été
actionné(e).
En mode automatique, la caméra dont la ligne de commande est active est
allumée dans tous les cas (priorité à la marche arrière). Toute autre position du
commutateur est ignorée.
➤ Raccordez la ligne verte du câble de raccordement du réseau de bord à l'ampoule
du clignotant droit.
➤
Raccordez la ligne marron du câble de raccordement du réseau de bord à l'ampoule
du clignotant gauche.
➤
Raccordez la ligne orange du câble de raccordement du réseau de bord au feu de
recul.
