PerfectView

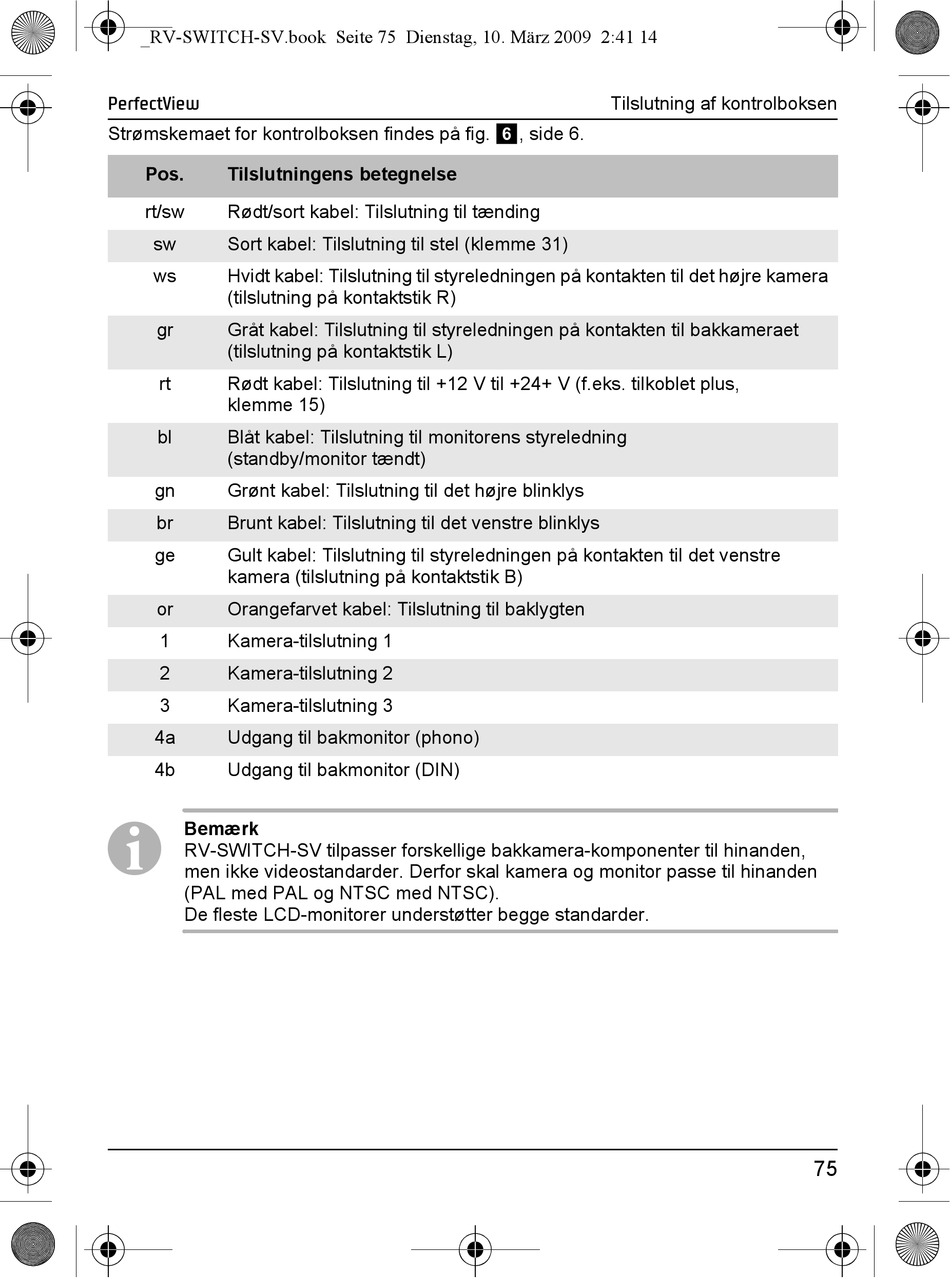

Strømskemaet for kontrolboksen findes på fig. 6, side 6.
Pos. Tilslutningens betegnelse
rt/sw Rødt/sort kabel: Tilslutning til tænding
sw Sort kabel: Tilslutning til stel (klemme 31)
ws Hvidt kabel: Tilslutning til styreledningen på kontakten til det højre kamera
(tilslutning på kontaktstik R)
gr Gråt kabel: Tilslutning til styreledningen på kontakten til bakkameraet
(tilslutning på kontaktstik L)
rt Rødt kabel: Tilslutning til +12 V til +24+ V (f.eks. tilkoblet plus,
klemme 15)
bl Blåt kabel: Tilslutning til monitorens styreledning
(standby/monitor tændt)
gn Grønt kabel: Tilslutning til det højre blinklys
br Brunt kabel: Tilslutning til det venstre blinklys
ge Gult kabel: Tilslutning til styreledningen på kontakten til det venstre
kamera (tilslutning på kontaktstik B)
or Orangefarvet kabel: Tilslutning til baklygten
1 Kamera-tilslutning 1
2 Kamera-tilslutning 2
3 Kamera-tilslutning 3
4a Udgang til bakmonitor (phono)
4b Udgang til bakmonitor (DIN)
Bemærk
I
RV-SWITCH-SV tilpasser forskellige bakkamera-komponenter til hinanden,
men ikke videostandarder. Derfor skal kamera og monitor passe til hinanden
(PAL med PAL og NTSC med NTSC).
De fleste LCD-monitorer understøtter begge standarder.
Tilslutning af kontrolboksen
