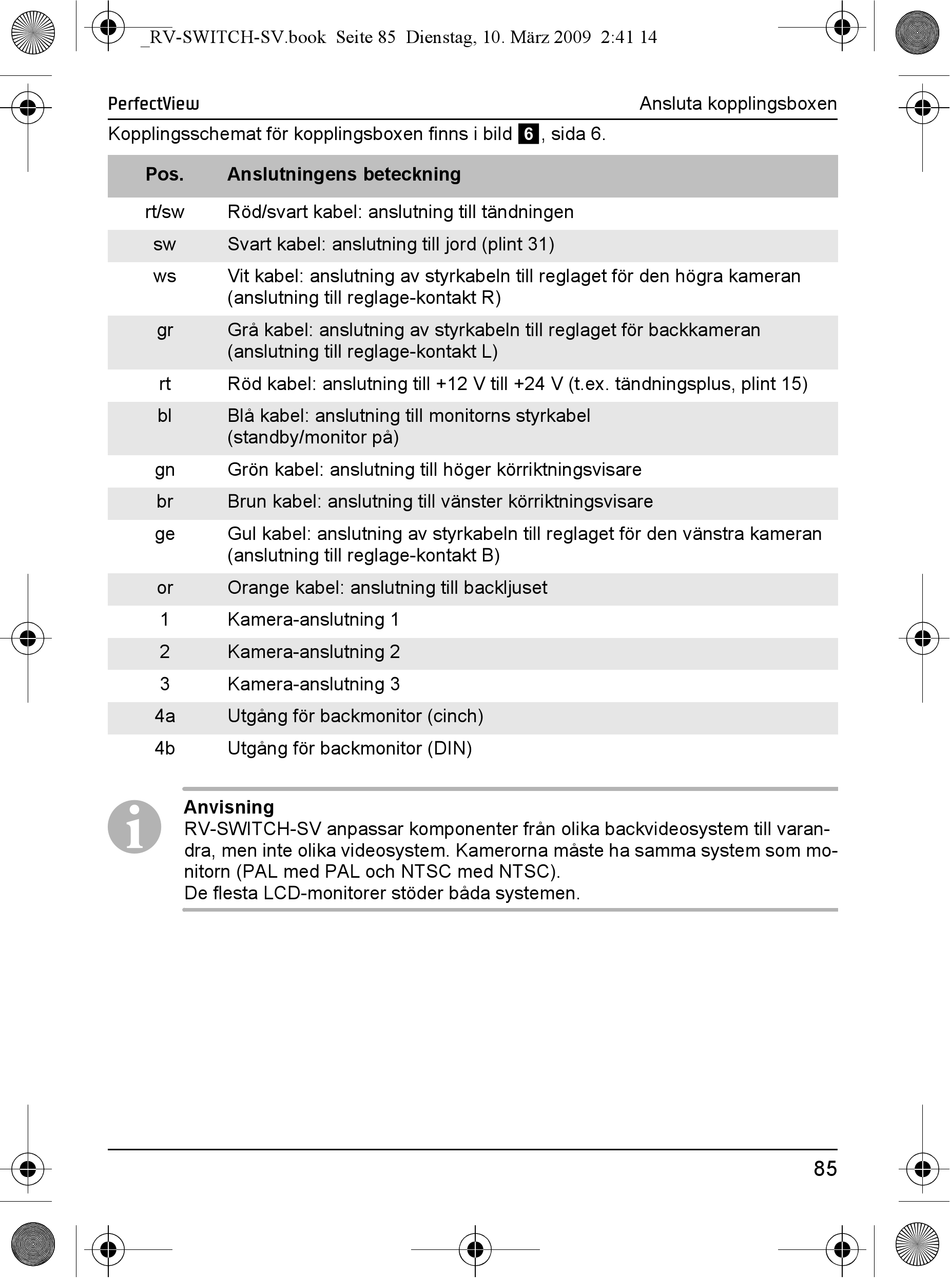

PerfectView
Kopplingsschemat för kopplingsboxen finns i bild 6, sida 6.
Pos. Anslutningens beteckning
rt/sw Röd/svart kabel: anslutning till tändningen
sw Svart kabel: anslutning till jord (plint 31)
ws Vit kabel: anslutning av styrkabeln till reglaget för den högra kameran
(anslutning till reglage-kontakt R)
gr Grå kabel: anslutning av styrkabeln till reglaget för backkameran
(anslutning till reglage-kontakt L)
rt Röd kabel: anslutning till +12 V till +24 V (t.ex. tändningsplus, plint 15)
bl Blå kabel: anslutning till monitorns styrkabel
(standby/monitor på)
gn Grön kabel: anslutning till höger körriktningsvisare
br Brun kabel: anslutning till vänster körriktningsvisare
ge Gul kabel: anslutning av styrkabeln till reglaget för den vänstra kameran
(anslutning till reglage-kontakt B)
or Orange kabel: anslutning till backljuset
1 Kamera-anslutning 1
2 Kamera-anslutning 2
3 Kamera-anslutning 3
4a Utgång för backmonitor (cinch)
4b Utgång för backmonitor (DIN)
Anvisning
I
RV-SWITCH-SV anpassar komponenter från olika backvideosystem till varan-
dra, men inte olika videosystem. Kamerorna måste ha samma system som mo-
nitorn (PAL med PAL och NTSC med NTSC).
De flesta LCD-monitorer stöder båda systemen.
Ansluta kopplingsboxen
