PerfectView

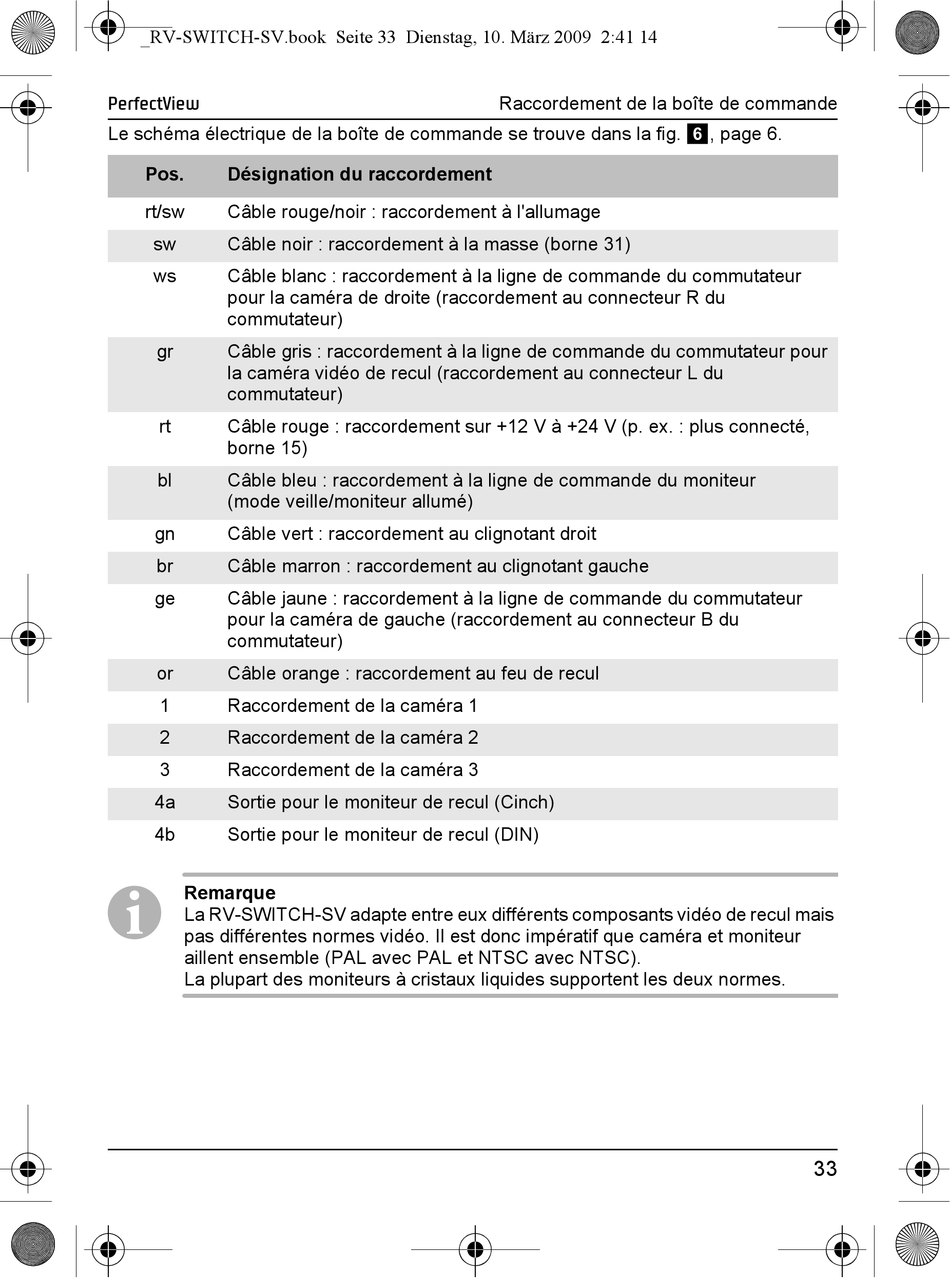

Le schéma électrique de la boîte de commande se trouve dans la fig. 6, page 6.
Pos. Désignation du raccordement
rt/sw Câble rouge/noir : raccordement à l'allumage
sw Câble noir : raccordement à la masse (borne 31)
ws Câble blanc : raccordement à la ligne de commande du commutateur
pour la caméra de droite (raccordement au connecteur R du
commutateur)
gr Câble gris : raccordement à la ligne de commande du commutateur pour
la caméra vidéo de recul (raccordement au connecteur L du
commutateur)
rt Câble rouge : raccordement sur +12 V à +24 V (p. ex. : plus connecté,
borne 15)
bl Câble bleu : raccordement à la ligne de commande du moniteur
(mode veille/moniteur allumé)
gn Câble vert : raccordement au clignotant droit
br Câble marron : raccordement au clignotant gauche
ge Câble jaune : raccordement à la ligne de commande du commutateur
pour la caméra de gauche (raccordement au connecteur B du
commutateur)
or Câble orange : raccordement au feu de recul
1 Raccordement de la caméra 1
2 Raccordement de la caméra 2
3 Raccordement de la caméra 3
4a Sortie pour le moniteur de recul (Cinch)
4b Sortie pour le moniteur de recul (DIN)
Remarque
I
La RV-SWITCH-SV adapte entre eux différents composants vidéo de recul mais
pas différentes normes vidéo. Il est donc impératif que caméra et moniteur
aillent ensemble (PAL avec PAL et NTSC avec NTSC).
La plupart des moniteurs à cristaux liquides supportent les deux normes.
Raccordement de la boîte de commande
