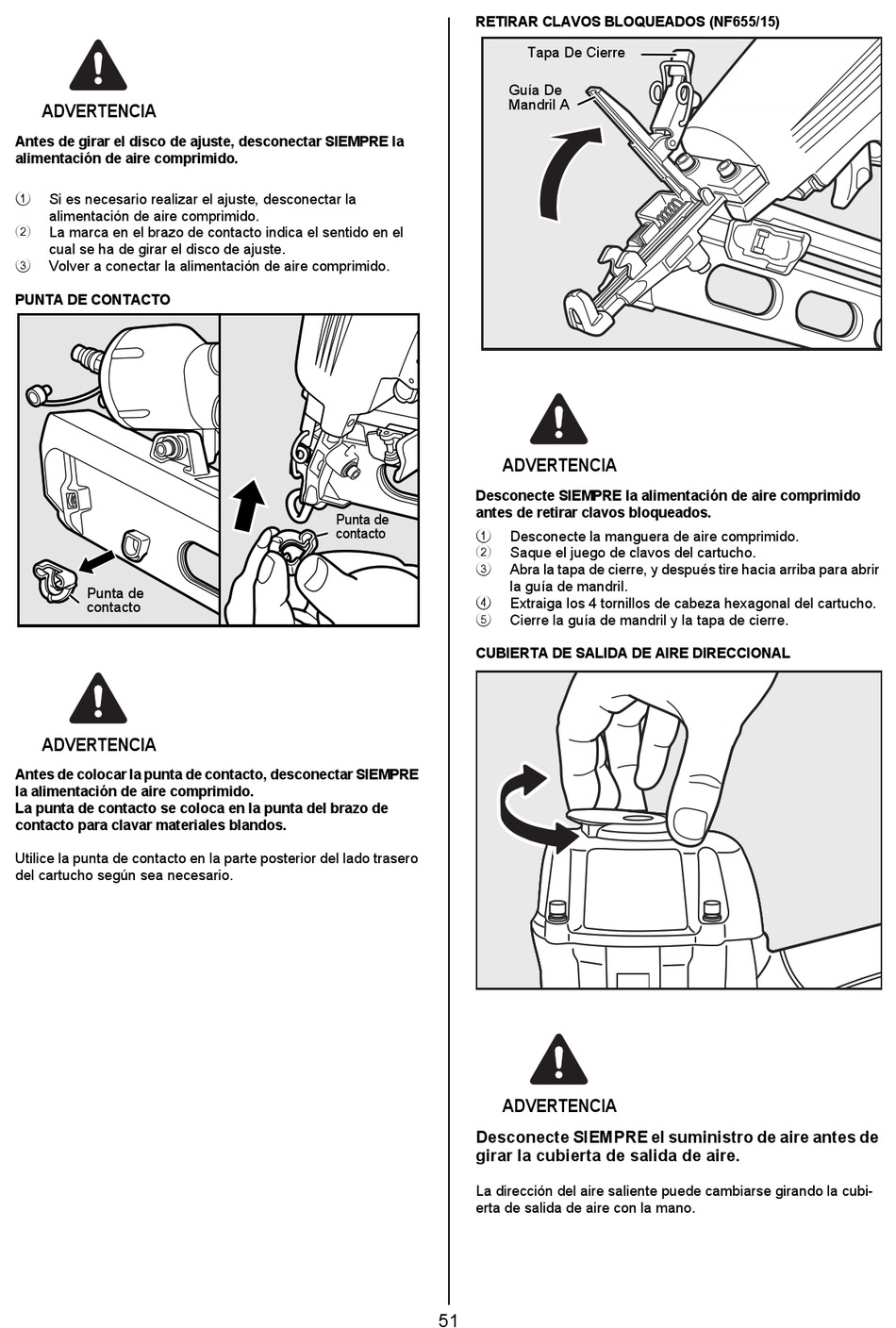

Max NF665A/15(CE) Betriebsanleitung Seite 51

ADVERTENCIA
Antes de girar el disco de ajuste, desconectar SIEMPRE la
alimentación de aire comprimido.
1 Si es necesario realizar el ajuste, desconectar la
alimentación de aire comprimido.
2 La marca en el brazo de contacto indica el sentido en el
cual se ha de girar el disco de ajuste.
3 Volver a conectar la alimentación de aire comprimido.
PUNTA DE CONTACTO
Punta de
contacto
ADVERTENCIA
Antes de colocar la punta de contacto, desconectar SIEMPRE
la alimentación de aire comprimido.
La punta de contacto se coloca en la punta del brazo de
contacto para clavar materiales blandos.
Utilice la punta de contacto en la parte posterior del lado trasero
del cartucho según sea necesario.
RETIRAR CLAVOS BLOQUEADOS (NF655/15)
ADVERTENCIA
Desconecte SIEMPRE la alimentación de aire comprimido
antes de retirar clavos bloqueados.
Punta de
contacto
1
2
3
4
5
CUBIERTA DE SALIDA DE AIRE DIRECCIONAL
ADVERTENCIA
Desconecte SIEMPRE el suministro de aire antes de
girar la cubierta de salida de aire.
La dirección del aire saliente puede cambiarse girando la cubi-
erta de salida de aire con la mano.
51
Tapa De Cierre
Guía De
Mandril A
Desconecte la manguera de aire comprimido.
Saque el juego de clavos del cartucho.
Abra la tapa de cierre, y después tire hacia arriba para abrir
la guía de mandril.
Extraiga los 4 tornillos de cabeza hexagonal del cartucho.
Cierre la guía de mandril y la tapa de cierre.
