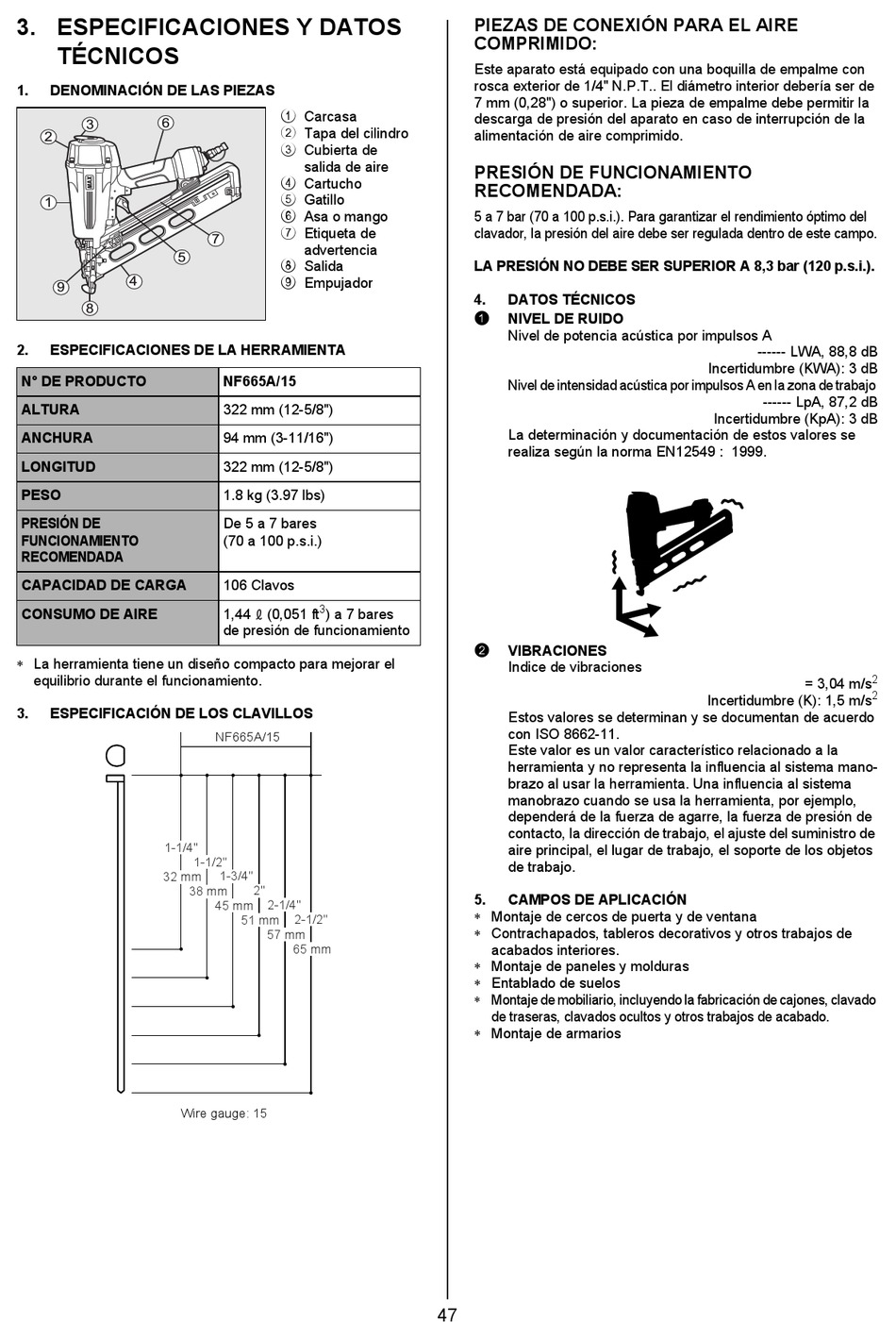

3. ESPECIFICACIONES Y DATOS
TÉCNICOS
1. DENOMINACIÓN DE LAS PIEZAS
6
3
2
1
5
4
9
8
2. ESPECIFICACIONES DE LA HERRAMIENTA
N° DE PRODUCTO
ALTURA
ANCHURA
LONGITUD
PESO
PRESIÓN DE
FUNCIONAMIENTO
RECOMENDADA
CAPACIDAD DE CARGA
CONSUMO DE AIRE
 La herramienta tiene un diseño compacto para mejorar el
equilibrio durante el funcionamiento.
3. ESPECIFICACIÓN DE LOS CLAVILLOS
1-1/4"
32 mm
Wire gauge: 15
1 Carcasa
2 Tapa del cilindro
3 Cubierta de
salida de aire
4 Cartucho
5 Gatillo
6 Asa o mango
7 Etiqueta de
7
advertencia
8 Salida
9 Empujador
NF665A/15
322 mm (12-5/8")
94 mm (3-11/16")
322 mm (12-5/8")
1.8 kg (3.97 lbs)
De 5 a 7 bares
(70 a 100 p.s.i.)
106 Clavos
3
1,44 (0,051 ft ) a 7 bares
de presión de funcionamiento
NF665A/15
1-1/2"
1-3/4"
2"
38 mm
2-1/4"
45 mm
2-1/2"
51 mm
57 mm
65 mm
PIEZAS DE CONEXIÓN PARA EL AIRE
COMPRIMIDO:
Este aparato está equipado con una boquilla de empalme con
rosca exterior de 1/4" N.P.T.. El diámetro interior debería ser de
7 mm (0,28") o superior. La pieza de empalme debe permitir la
descarga de presión del aparato en caso de interrupción de la
alimentación de aire comprimido.
PRESIÓN DE FUNCIONAMIENTO
RECOMENDADA:
5 a 7 bar (70 a 100 p.s.i.). Para garantizar el rendimiento óptimo del
clavador, la presión del aire debe ser regulada dentro de este campo.
LA PRESIÓN NO DEBE SER SUPERIOR A 8,3 bar (120 p.s.i.).
4. DATOS TÉCNICOS
1 NIVEL DE RUIDO
Nivel de potencia acústica por impulsos A
Nivel de intensidad acústica por impulsos A en la zona de trabajo
La determinación y documentación de estos valores se
realiza según la norma EN12549 : 1999.
2
VIBRACIONES
Indice de vibraciones
Estos valores se determinan y se documentan de acuerdo
con ISO 8662-11.
Este valor es un valor característico relacionado a la
herramienta y no representa la influencia al sistema mano-
brazo al usar la herramienta. Una influencia al sistema
manobrazo cuando se usa la herramienta, por ejemplo,
dependerá de la fuerza de agarre, la fuerza de presión de
contacto, la dirección de trabajo, el ajuste del suministro de
aire principal, el lugar de trabajo, el soporte de los objetos
de trabajo.
5. CAMPOS DE APLICACIÓN
 Montaje de cercos de puerta y de ventana
 Contrachapados, tableros decorativos y otros trabajos de
acabados interiores.
 Montaje de paneles y molduras
 Entablado de suelos
 Montaje de mobiliario, incluyendo la fabricación de cajones, clavado
de traseras, clavados ocultos y otros trabajos de acabado.
 Montaje de armarios
47
------ LWA, 88,8 dB
Incertidumbre (KWA): 3 dB
------ LpA, 87,2 dB
Incertidumbre (KpA): 3 dB
2
= 3,04 m/s
2
Incertidumbre (K): 1,5 m/s
