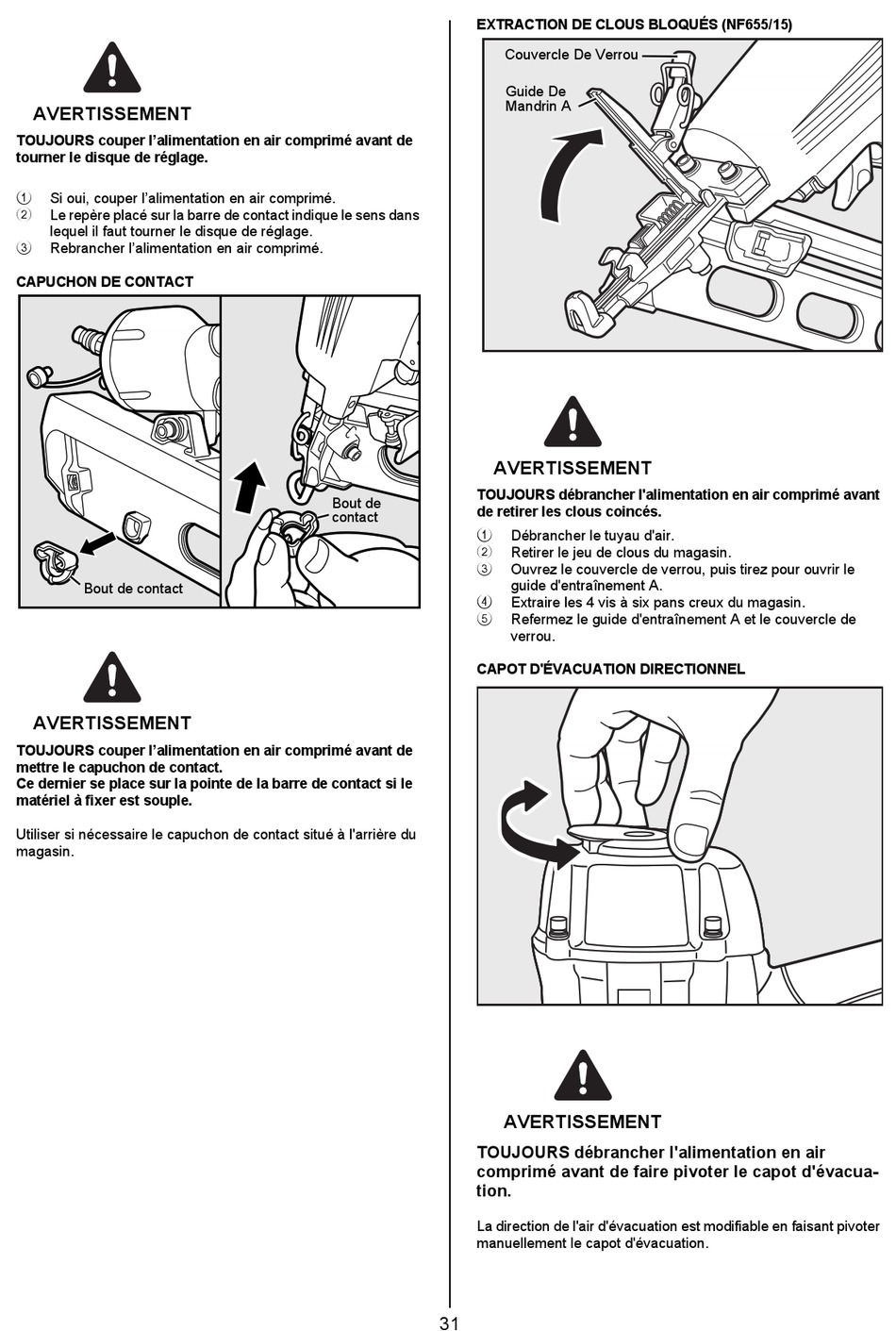

Max NF665A/15(CE) Betriebsanleitung Seite 31

AVERTISSEMENT
TOUJOURS couper l'alimentation en air comprimé avant de
tourner le disque de réglage.
1 Si oui, couper l'alimentation en air comprimé.
Le repère placé sur la barre de contact indique le sens dans
2
lequel il faut tourner le disque de réglage.
3 Rebrancher l'alimentation en air comprimé.
CAPUCHON DE CONTACT
Bout de contact
AVERTISSEMENT
TOUJOURS couper l'alimentation en air comprimé avant de
mettre le capuchon de contact.
Ce dernier se place sur la pointe de la barre de contact si le
matériel à fixer est souple.
Utiliser si nécessaire le capuchon de contact situé à l'arrière du
magasin.
EXTRACTION DE CLOUS BLOQUÉS (NF655/15)
AVERTISSEMENT
TOUJOURS débrancher l'alimentation en air comprimé avant
Bout de
de retirer les clous coincés.
contact
1
2
3
4
5
CAPOT D'ÉVACUATION DIRECTIONNEL
TOUJOURS débrancher l'alimentation en air
comprimé avant de faire pivoter le capot d'évacua-
tion.
La direction de l'air d'évacuation est modifiable en faisant pivoter
manuellement le capot d'évacuation.
31
Couvercle De Verrou
Guide De
Mandrin A
Débrancher le tuyau d'air.
Retirer le jeu de clous du magasin.
Ouvrez le couvercle de verrou, puis tirez pour ouvrir le
guide d'entraînement A.
Extraire les 4 vis à six pans creux du magasin.
Refermez le guide d'entraînement A et le couvercle de
verrou.
AVERTISSEMENT
