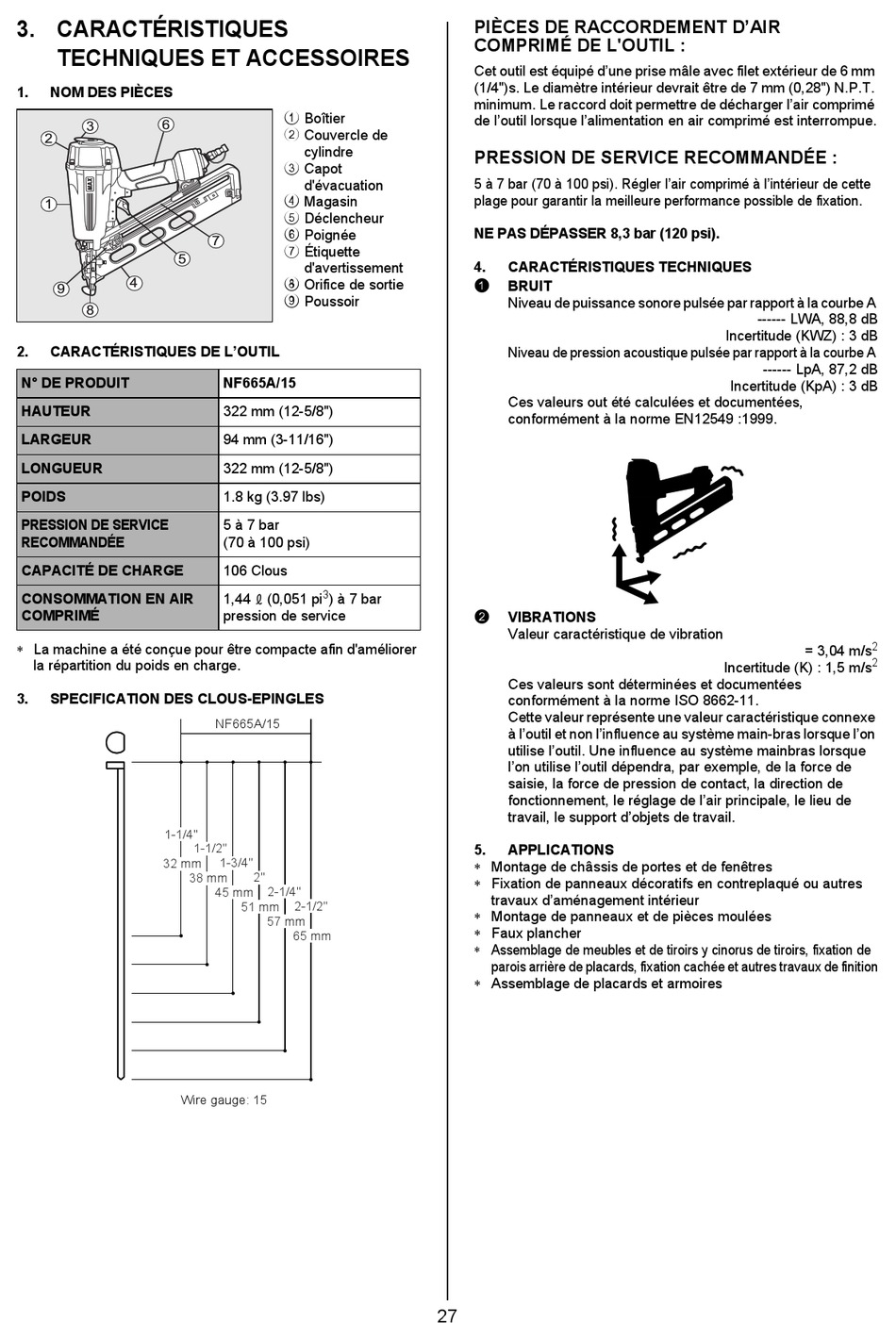

3. CARACTÉRISTIQUES
TECHNIQUES ET ACCESSOIRES
1. NOM DES PIÈCES
6
3
2
1
5
4
9
8
2. CARACTÉRISTIQUES DE L'OUTIL
N° DE PRODUIT
HAUTEUR
LARGEUR
LONGUEUR
POIDS
PRESSION DE SERVICE
RECOMMANDÉE
CAPACITÉ DE CHARGE
CONSOMMATION EN AIR
COMPRIMÉ
 La machine a été conçue pour être compacte afin d'améliorer
la répartition du poids en charge.
3. SPECIFICATION DES CLOUS-EPINGLES
1-1/4"
32 mm
Wire gauge: 15
1 Boîtier
2 Couvercle de
cylindre
3 Capot
d'évacuation
4 Magasin
5 Déclencheur
6 Poignée
7
7 Étiquette
d'avertissement
8 Orifice de sortie
9 Poussoir
NF665A/15
322 mm (12-5/8")
94 mm (3-11/16")
322 mm (12-5/8")
1.8 kg (3.97 lbs)
5 à 7 bar
(70 à 100 psi)
106 Clous
3
1,44 (0,051 pi ) à 7 bar
pression de service
NF665A/15
1-1/2"
1-3/4"
38 mm 2"
2-1/4"
45 mm
2-1/2"
51 mm
57 mm
65 mm
PIÈCES DE RACCORDEMENT D'AIR
COMPRIMÉ DE L'OUTIL :
Cet outil est équipé d'une prise mâle avec filet extérieur de 6 mm
(1/4")s. Le diamètre intérieur devrait être de 7 mm (0,28") N.P.T.
minimum. Le raccord doit permettre de décharger l'air comprimé
de l'outil lorsque l'alimentation en air comprimé est interrompue.
PRESSION DE SERVICE RECOMMANDÉE :
5 à 7 bar (70 à 100 psi). Régler l'air comprimé à l'intérieur de cette
plage pour garantir la meilleure performance possible de fixation.
NE PAS DÉPASSER 8,3 bar (120 psi).
4. CARACTÉRISTIQUES TECHNIQUES
1 BRUIT
Niveau de puissance sonore pulsée par rapport à la courbe A
Niveau de pression acoustique pulsée par rapport à la courbe A
Ces valeurs out été calculées et documentées,
conformément à la norme EN12549 :1999.
2 VIBRATIONS
Valeur caractéristique de vibration
Ces valeurs sont déterminées et documentées
conformément à la norme ISO 8662-11.
Cette valeur représente une valeur caractéristique connexe
à l'outil et non l'influence au système main-bras lorsque l'on
utilise l'outil. Une influence au système mainbras lorsque
l'on utilise l'outil dépendra, par exemple, de la force de
saisie, la force de pression de contact, la direction de
fonctionnement, le réglage de l'air principale, le lieu de
travail, le support d'objets de travail.
5. APPLICATIONS
 Montage de châssis de portes et de fenêtres
 Fixation de panneaux décoratifs en contreplaqué ou autres
travaux d'aménagement intérieur
 Montage de panneaux et de pièces moulées
 Faux plancher
 Assemblage de meubles et de tiroirs y cinorus de tiroirs, fixation de
parois arrière de placards, fixation cachée et autres travaux de finition
 Assemblage de placards et armoires
27
------ LWA, 88,8 dB
Incertitude (KWZ) : 3 dB
------ LpA, 87,2 dB
Incertitude (KpA) : 3 dB
2
= 3,04 m/s
2
Incertitude (K) : 1,5 m/s
