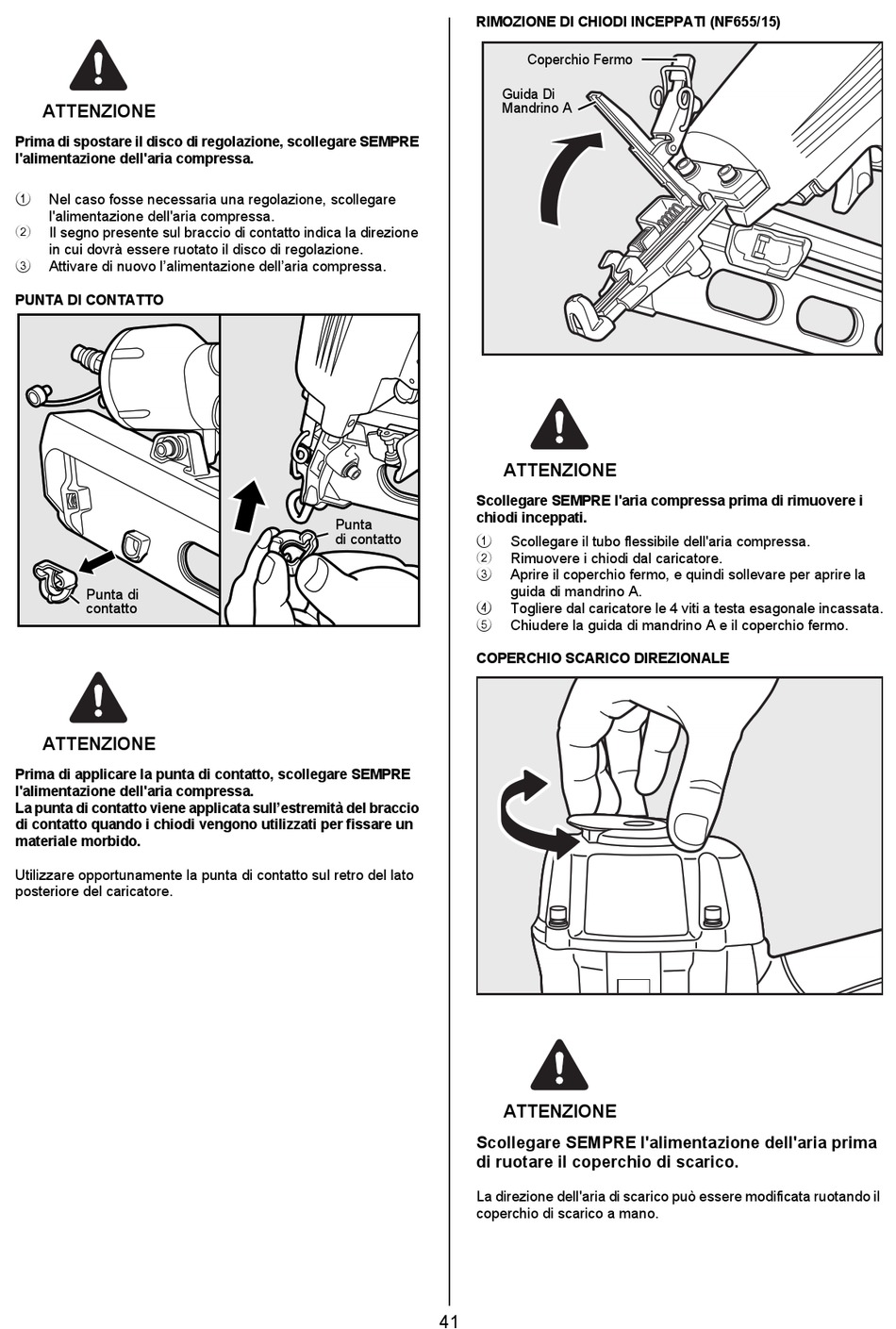

Max NF665A/15(CE) Betriebsanleitung Seite 41

ATTENZIONE
Prima di spostare il disco di regolazione, scollegare SEMPRE
l'alimentazione dell'aria compressa.
1 Nel caso fosse necessaria una regolazione, scollegare
l'alimentazione dell'aria compressa.
2 Il segno presente sul braccio di contatto indica la direzione
in cui dovrà essere ruotato il disco di regolazione.
3 Attivare di nuovo l'alimentazione dell'aria compressa.
PUNTA DI CONTATTO
Punta di
contatto
ATTENZIONE
Prima di applicare la punta di contatto, scollegare SEMPRE
l'alimentazione dell'aria compressa.
La punta di contatto viene applicata sull'estremità del braccio
di contatto quando i chiodi vengono utilizzati per fissare un
materiale morbido.
Utilizzare opportunamente la punta di contatto sul retro del lato
posteriore del caricatore.
RIMOZIONE DI CHIODI INCEPPATI (NF655/15)
Guida Di
Mandrino A
ATTENZIONE
Scollegare SEMPRE l'aria compressa prima di rimuovere i
chiodi inceppati.
Punta
di contatto
1
2
3
4
5
COPERCHIO SCARICO DIREZIONALE
ATTENZIONE
Scollegare SEMPRE l'alimentazione dell'aria prima
di ruotare il coperchio di scarico.
La direzione dell'aria di scarico può essere modificata ruotando il
coperchio di scarico a mano.
41
Coperchio Fermo
Scollegare il tubo flessibile dell'aria compressa.
Rimuovere i chiodi dal caricatore.
Aprire il coperchio fermo, e quindi sollevare per aprire la
guida di mandrino A.
Togliere dal caricatore le 4 viti a testa esagonale incassata.
Chiudere la guida di mandrino A e il coperchio fermo.
