AVVERTENZE
• Effettuare l'installazione seguendo scrupolosamente le istruzioni fornite dal costruttore ed in conformità alle norme vigenti.
• Tutti gli apparecchi devono essere destinati esclusivamente all'uso per cui sono stati concepiti. Comelit Group S.p.A. declina ogni responsabilità per un
utilizzo improprio degli apparecchi, per modifiche effettuate da altri a qualunque titolo e scopo, per l'uso di accessori e materiali non originali.
• Tutti i prodotti sono conformi alle prescrizioni delle direttive 2006/95/CE (che sostituisce la direttiva 73/23/CEE e successivi emendamenti) e ciò è attestato
dalla presenza della marcatura CE sugli stessi.
• Gli interventi di installazione, montaggio e assistenza agli apparecchi elettrici devono essere eseguiti esclusivamente da elettricisti specializzati.
• Togliere l'alimentazione prima di effettuare qualsiasi manutenzione.
• Pulire con un panno inumidito con acqua. Evitare Alcool e altri prodotti aggressivi.

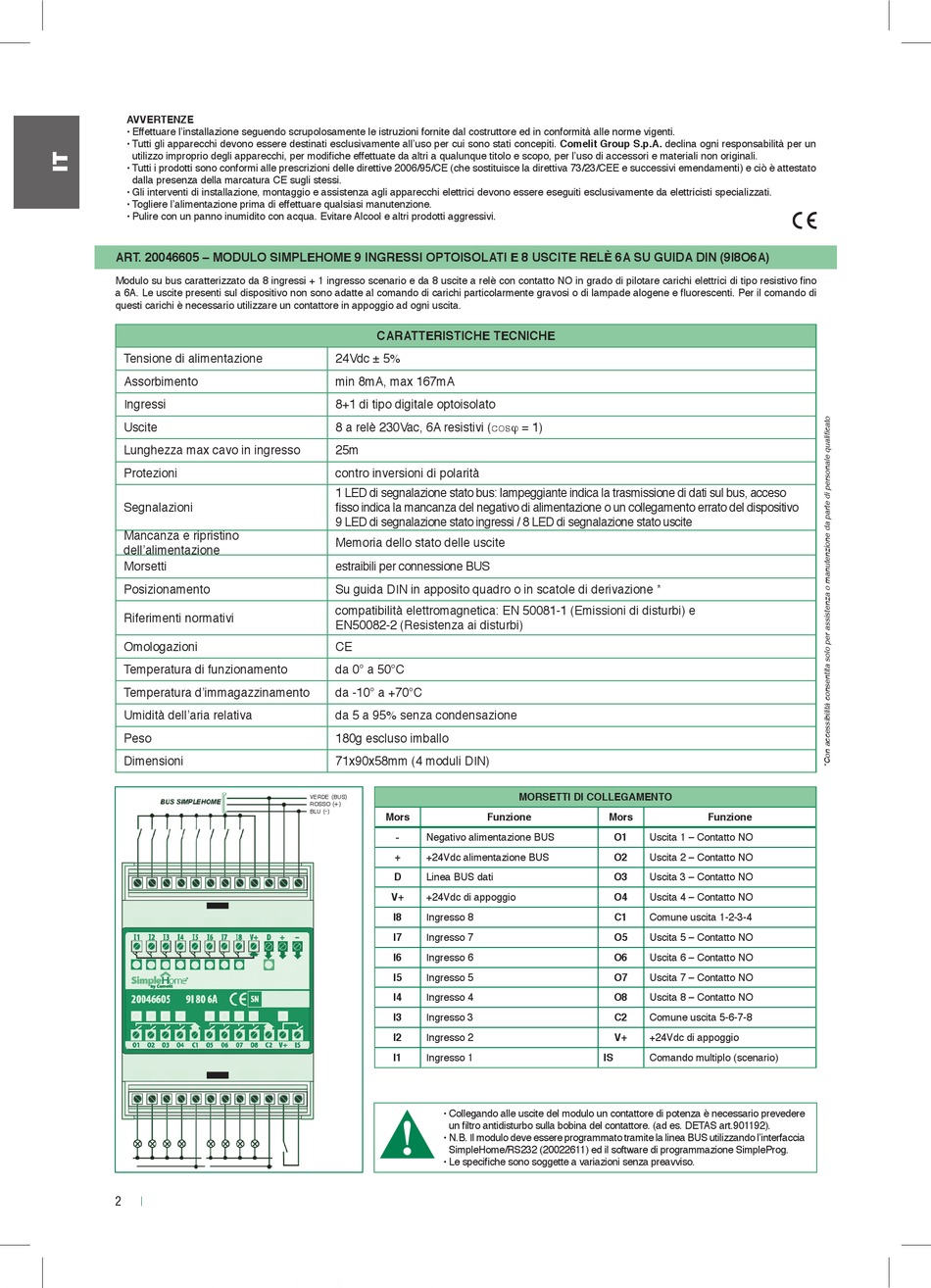

ART. 20046605 – MODULO SIMPLEHOME 9 INGRESSI OPTOISOLATI E 8 USCITE RELÈ 6A SU GUIDA DIN (9I8O6A)
Modulo su bus caratterizzato da 8 ingressi + 1 ingresso scenario e da 8 uscite a relè con contatto NO in grado di pilotare carichi elettrici di tipo resistivo fino
a 6A. Le uscite presenti sul dispositivo non sono adatte al comando di carichi particolarmente gravosi o di lampade alogene e fluorescenti. Per il comando di
questi carichi è necessario utilizzare un contattore in appoggio ad ogni uscita.
Tensione di alimentazione
Assorbimento
Ingressi
Uscite
Lunghezza max cavo in ingresso
Protezioni
Segnalazioni
Mancanza e ripristino
dell'alimentazione
Morsetti
Posizionamento
Riferimenti normativi
Omologazioni
Temperatura di funzionamento
Temperatura d'immagazzinamento
Umidità dell'aria relativa
Peso
Dimensioni
2

CARATTERISTICHE TECNICHE

24Vdc ± 5%
min 8mA, max 167mA
8+1 di tipo digitale optoisolato
8 a relè 230Vac, 6A resistivi (cosj = 1)
25m
contro inversioni di polarità
1 LED di segnalazione stato bus: lampeggiante indica la trasmissione di dati sul bus, acceso
fisso indica la mancanza del negativo di alimentazione o un collegamento errato del dispositivo
9 LED di segnalazione stato ingressi / 8 LED di segnalazione stato uscite
Memoria dello stato delle uscite
estraibili per connessione BUS
Su guida DIN in apposito quadro o in scatole di derivazione *
compatibilità elettromagnetica: EN 50081-1 (Emissioni di disturbi) e
EN50082-2 (Resistenza ai disturbi)
CE
da 0° a 50°C
da -10° a +70°C
da 5 a 95% senza condensazione
180g escluso imballo
71x90x58mm (4 moduli DIN)
verde ( bus )
+
( )
rosso
-
( )
blu
Mors
-
Negativo alimentazione BUS
+ +24Vdc alimentazione BUS
D Linea BUS dati
V+
+24Vdc di appoggio
I8 Ingresso 8
I7
Ingresso 7
I6 Ingresso 6
I5 Ingresso 5
I4 Ingresso 4
I3 Ingresso 3
I2
Ingresso 2
I1 Ingresso 1
• Collegando alle uscite del modulo un contattore di potenza è necessario prevedere
un filtro antidisturbo sulla bobina del contattore. (ad es. DETAS art.901192).
• N.B. Il modulo deve essere programmato tramite la linea BUS utilizzando l'interfaccia
SimpleHome/RS232 (20022611) ed il software di programmazione SimpleProg.
• Le specifiche sono soggette a variazioni senza preavviso.

MORSETTI DI COLLEGAMENTO

Funzione Mors
O1
Uscita 1 – Contatto NO
O2 Uscita 2 – Contatto NO
O3 Uscita 3 – Contatto NO
O4
Uscita 4 – Contatto NO
C1 Comune uscita 1-2-3-4
O5
Uscita 5 – Contatto NO
O6 Uscita 6 – Contatto NO
O7 Uscita 7 – Contatto NO
O8 Uscita 8 – Contatto NO
C2 Comune uscita 5-6-7-8
V+
+24Vdc di appoggio
IS Comando multiplo (scenario)
Funzione
