ART. 20046501 - MODULO SIMPLEHOME 5 INGRESSI DIGITALI DA INCASSO (5I)
Il modulo 5 ingressi digitali permette di collegare fi no a 5 contatti (pulsanti, interruttori, deviatori, invertitori, sensori generici...) per il
comando delle uscite presenti sui moduli del sistema SimpleHome. L'interfaccia, avendo dimensioni ridotte, può essere installata in
scatole "3 moduli" tradizionali (nascosta dietro i moduli elettromeccanici della serie civile) oppure in scatole di derivazione.
Il modulo 5 ingressi digitali è alimentato direttamente dal bus.
Tensione di alimentazione
Assorbimento
Ingressi
Lunghezza max cavo in ingresso
Protezioni
Segnalazioni
Morsetti
Posizionamento
Riferimenti normativi
Omologazioni
Temperatura di funzionamento
Temperatura d'immagazzinamento
Umidità dell'aria relativa
Peso
Dimensioni
verde (bus)
rosso (+)
nero (-)
N.B. Il modulo deve essere programmato tramite la linea BUS utilizzando l'interfaccia SimpleHome/RS232 (20022611) ed il
software di programmazione SimpleProg.
Le specifi che sono soggette a variazioni senza preavviso.

CARATTERISTICHE TECNICHE

24Vdc ± 5%
min 5mA, max 22mA
4+1 di tipo digitale optoisolato
25m
contro inversioni di polarità
1 LED di segnalazione: lampeggiante indica la trasmissione di dati sul bus, acceso
fi sso indica la mancanza del negativo di alimentazione o un collegamento errato del
dispositivo
estraibili per connessione BUS
in scatole da incasso
compatibilità elettromagnetica: EN 50081-1 (Emissioni di disturbi)
e EN50082-2 (Resistenza ai disturbi)
CE
da 0° a 50°C
da -10° a +70°C
da 5 a 95% senza condensazione
24g escluso imballo
41x29x9mm
Mors

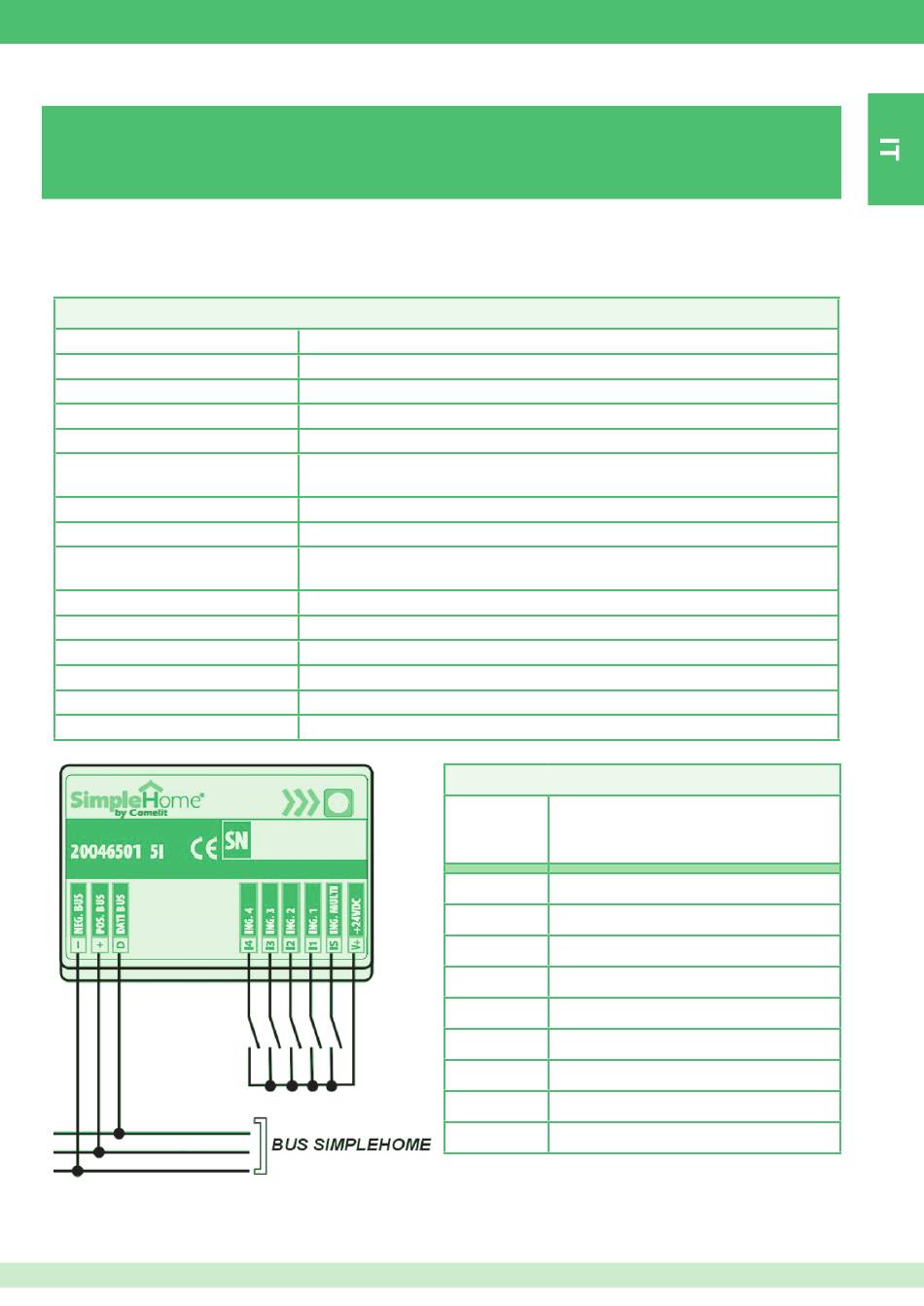

MORSETTI DI COLLEGAMENTO

- Negativo alimentazione BUS
+ +24Vdc alimentazione BUS
D Linea Bus dati
I4 Ingresso 4
I3 Ingresso 3
I2 Ingresso 2
I1 Ingresso 1
IS Comando multiplo (scenario)
V+ +24Vdc di appoggio
Funzione
