AVVERTENZE
• Effettuare l'installazione seguendo scrupolosamente le istruzioni fornite dal costruttore ed in conformità alle norme vigenti.
• Tutti gli apparecchi devono essere destinati esclusivamente all'uso per cui sono stati concepiti. Comelit Group S.p.A. declina ogni responsabilità per un
utilizzo improprio degli apparecchi, per modifiche effettuate da altri a qualunque titolo e scopo, per l'uso di accessori e materiali non originali.
• Tutti i prodotti sono conformi alle prescrizioni delle direttive 2006/95/CE (che sostituisce la direttiva 73/23/CEE e successivi emendamenti) e ciò è attestato
dalla presenza della marcatura CE sugli stessi.
• Gli interventi di installazione, montaggio e assistenza agli apparecchi elettrici devono essere eseguiti esclusivamente da elettricisti specializzati.
• Togliere l'alimentazione prima di effettuare qualsiasi manutenzione.
• Pulire con un panno inumidito con acqua. Evitare Alcool e altri prodotti aggressivi.

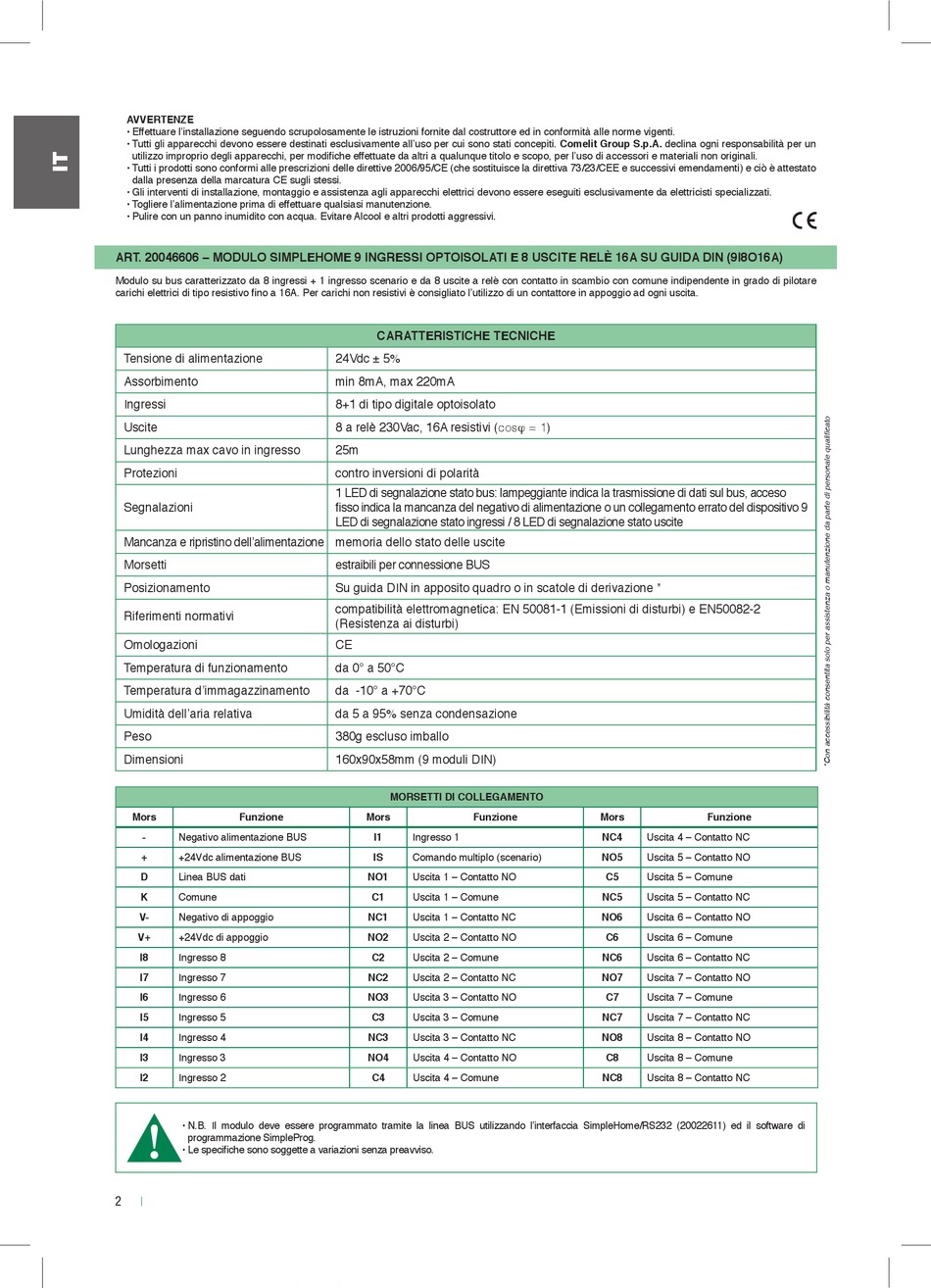

ART. 20046606 – MODULO SIMPLEHOME 9 INGRESSI OPTOISOLATI E 8 USCITE RELÈ 16A SU GUIDA DIN (9I8O16A)
Modulo su bus caratterizzato da 8 ingressi + 1 ingresso scenario e da 8 uscite a relè con contatto in scambio con comune indipendente in grado di pilotare
carichi elettrici di tipo resistivo fino a 16A. Per carichi non resistivi è consigliato l'utilizzo di un contattore in appoggio ad ogni uscita.
Tensione di alimentazione
Assorbimento
Ingressi
Uscite
Lunghezza max cavo in ingresso
Protezioni
Segnalazioni
Mancanza e ripristino dell'alimentazione memoria dello stato delle uscite
Morsetti
Posizionamento
Riferimenti normativi
Omologazioni
Temperatura di funzionamento
Temperatura d'immagazzinamento
Umidità dell'aria relativa
Peso
Dimensioni
Mors
Funzione
-
Negativo alimentazione BUS
+
+24Vdc alimentazione BUS
D
Linea BUS dati
K
Comune
V-
Negativo di appoggio
V+
+24Vdc di appoggio
I8
Ingresso 8
I7
Ingresso 7
I6
Ingresso 6
I5
Ingresso 5
I4
Ingresso 4
I3
Ingresso 3
I2
Ingresso 2
• N.B. Il modulo deve essere programmato tramite la linea BUS utilizzando l'interfaccia SimpleHome/RS232 (20022611) ed il software di
programmazione SimpleProg.
• Le specifiche sono soggette a variazioni senza preavviso.
2

CARATTERISTICHE TECNICHE

24Vdc ± 5%
min 8mA, max 220mA
8+1 di tipo digitale optoisolato
8 a relè 230Vac, 16A resistivi (cosj = 1)
25m
contro inversioni di polarità
1 LED di segnalazione stato bus: lampeggiante indica la trasmissione di dati sul bus, acceso
fisso indica la mancanza del negativo di alimentazione o un collegamento errato del dispositivo 9
LED di segnalazione stato ingressi / 8 LED di segnalazione stato uscite
estraibili per connessione BUS
Su guida DIN in apposito quadro o in scatole di derivazione *
compatibilità elettromagnetica: EN 50081-1 (Emissioni di disturbi) e EN50082-2
(Resistenza ai disturbi)
CE
da 0° a 50°C
da -10° a +70°C
da 5 a 95% senza condensazione
380g escluso imballo
160x90x58mm (9 moduli DIN)

MORSETTI DI COLLEGAMENTO

Mors
Funzione
I1
Ingresso 1
IS
Comando multiplo (scenario)
NO1
Uscita 1 – Contatto NO
C1
Uscita 1 – Comune
NC1
Uscita 1 – Contatto NC
NO2
Uscita 2 – Contatto NO
C2
Uscita 2 – Comune
NC2
Uscita 2 – Contatto NC
NO3
Uscita 3 – Contatto NO
C3
Uscita 3 – Comune
NC3
Uscita 3 – Contatto NC
NO4
Uscita 4 – Contatto NO
C4
Uscita 4 – Comune
Mors
Funzione
NC4
Uscita 4 – Contatto NC
NO5
Uscita 5 – Contatto NO
C5
Uscita 5 – Comune
NC5
Uscita 5 – Contatto NC
NO6
Uscita 6 – Contatto NO
C6
Uscita 6 – Comune
NC6
Uscita 6 – Contatto NC
NO7
Uscita 7 – Contatto NO
C7
Uscita 7 – Comune
NC7
Uscita 7 – Contatto NC
NO8
Uscita 8 – Contatto NO
C8
Uscita 8 – Comune
NC8
Uscita 8 – Contatto NC
