- Seite 1 TECHNISCHES HANDBUCH Audio-/Video-Modul 2-Drahtsystem, Passion.Technology. Design. Art. 4681 / 1621VC...
-
Seite 2: Inhaltsverzeichnis
Art. 1621VC ....................4 Installation der Außensprechstelle ..........5 Anschlüsse ..................7 Anschlüsse 4681, 1621VC ................7 Anschlüsse 4681, 1621VC mit separater Spannungsversorgung ..7 Verbindungskabel für externe Kamera (nur für Art. 1621VC) ....7 Varianten ....................8 Anschlüsse der Module ..............9 Verbrauchstabelle der Module der Außensprechstelle ......9 Module Ikall / Ikall Metal ...............10... -
Seite 3: Beschreibung

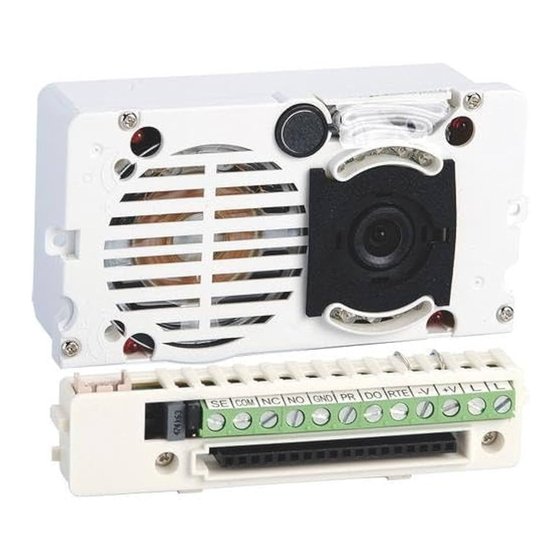

Beschreibung Der Artikel 4681 ist ein mit Videosprechstellen-Anlagen Comelit “Building Kit” (reines 2-Drahtsystem) kompatibles Audio-Video- Modul mit Farbkamera, das ausschließlich in Verbindung mit dem Netzteil für Steigleitung Art. 1210 zu verwenden ist. Es kann in Außensprechstellen der Serien Ikall, Ikall Metal, Vandalcom, Roma, “N” installiert und mit Zusatzmodulen erweitert werden, um jeder Anlagenanforderung gerecht zu werden. -
Seite 4: Verbindungskabel Für Externe Kamera (Nur Für Art. 1621Vc)
10. LED-Anzeige: Anlage besetzt. Spannungsversorgung. Bei separater 11. LED-Anzeige: Sprechverbindung aktiv. Spannungsversorgung beide Jumper entfernen. 12. Farbkamera (nur mit Art. 4681). 4. CNF Schalter zur Bestätigung der Spezialprogrammierungen. 13. LED-Anzeige: Türöffner betätigt. 5. Der Stecker ist dem Modul 1621VC für den Anschluss der externen Kamera vorbehalten. -
Seite 5: Technische Eigenschaften
Technische Eigenschaften Art. 4681 WESENTLICHE MERKMALE Simplebus Top system Nein Kompatibel mit dem System Building Kit Vip system Nein Audiosystem Nein Audio-/Videosystem Farbkamera Farben Video-Kodierung Mpeg Sensortype 1/3'' CCD Horizontale Auflösung (TVL) 540TVL Min. Beleuchtungsstärke (lux) 0,35lux Objektivgröße 3,6mm Kameraausrichtung... -
Seite 6: Installation Der Außensprechstelle
Die Kamera darf nicht vor großen Lichtquellen oder an Stellen installiert werden, an denen das Motiv zu sehr im Gegenlicht steht. In schlecht beleuchteter Umgebung wird empfohlen, für eine zusätzliche Lichtquelle zu sorgen. Den Modulträger an Masse anschließen. Art. 4681 Art. 1621VC... - Seite 7 SOLO MT COMPLETO BLUE WHITE Auswahl LED-Beleuchtung der Namensschilder. Alternative Mikrofonposition (Ausgenommen Türstation mit 4 Modulen 360° ö nen schließen...
-
Seite 8: Anschlüsse
Anschlüsse Anschlüsse 4681, 1621VC 1210 4681 1621VC Steuertaste lokaler Türöffner. Aktiver Eingang schließt für Meldung TÜR OFFEN Anschlüsse 4681, 1621VC mit separater Spannungsversorgung 1210 1595 120-230 V 4681 1621VC Steuertaste lokaler Türöffner. Aktiver Eingang schließt für Meldung TÜR OFFEN Verbindungskabel für externe Kamera (nur für Art. 1621VC) -
Seite 9: Varianten
Varianten Variante für Benutzung des Relais der Außensprechstelle Variante für die Benutzung eines Sicherheitsschlosses 230 V 12/24V AC/DC 12V/24V AC-DC 10A MAX 4681 1621VC “Aktivierung Öffner/ 4681 Schließer des Relais bei 1621VC Relaisansteuerung: 2 Sekunden” Die Dipschalter permanent laut Abbildung einstellen (Dipschalter... -
Seite 10: Anschlüsse Der Module
Anschlüsse der Module In Anlagen mit Art. 4681/1621VC und Netzteil Art. 1210 ist die Stromversorgung der Module der Außensprechstelle auf MAX. 100 mA begrenzt. Je nach Konfiguration der eigenen Anlage die Gesamtleistungsaufnahme der Module anhand der Verbrauchstabelle berechnen. Falls die Gesamtleistungsaufnahme der Module 100 mA überschreitet, ein zusätzliches Netzteil (Art. 1595) an den Kontakten V+ V- der Außensprechstelle laut folgender Abbildung anschließen (siehe... -
Seite 11: Module Ikall / Ikall Metal
Module Ikall / Ikall Metal Anschlüsse für Tastenmodule 33433, 33434, 33436, 33433M, 33434M, 33436M 4681 1621VC MAX 5 MAX. 5 Module (MAX. 17 Module bei zusätzlicher Spannungsversorgung). Anschluss Art. 3348B, 3348BM 1210 4681 1621VC 3348B 3348BM MAX 2 MAX. 2 Module (MAX. 17 Module bei zusätzlicher Spannungsversorgung). -
Seite 12: Module Vandalcom
Module Vandalcom Anschluss Art. 3064S und Art. 1172B 1210 2G60000653 N°1 N°2 N°6 MAX 6 with Art. 4681 4681+3268S 3064S 3064S 3064S 3064S 1621VC 1621VC+3262S 1172B 1172B 1172B MAX 6 black Das mit Art. 3262S und Art. 3268S gelieferte Kabel verwenden Die Kabel nach dem Abschneiden isolieren MAX. -
Seite 13: Anschluss Art. 3188A
1595 120-230 V 3188A N°1 N°2 N°15 MAX 15 3064S 3064S 3064S 3064S 4681+3268S 1621VC+3262S 1172B 1172B 1172B MAX 15 Das mit Art. 3262S und Art. 3268S gelieferte Kabel verwenden Steuertaste lokaler Türöffner. MAX 15. Anschluss Art. 3070S, 3072S 1210... -
Seite 14: Module Für Außensprechstelle Mit Einteiligem Tastenfeld
Module für Außensprechstelle mit einteiligem Tastenfeld Anschluss Art. 3063D 1210 3063D 4681 1172B 1621VC N°1 2G60000653 N°1 with Art. 4681 1621VC 1172B MAX 6 N°6 3063D MAX 6 black N°6 3063D Das mit Art. 1250IV, Art. 1250IA gelieferte Kabel benutzen Die Kabel nach dem Abschneiden isolieren MAX. -
Seite 15: Module Simplekey
Module Simplekey Anschluss mit Art. SK9015 für den Anschluss der Leser Art. SK9000I, SK9001I 1210 4681 1621VC C NO SK9015 SK9000I SK9001I MAX 5 MAX. 5 Module... -
Seite 16: Tastenprogrammierung
Tastenprogrammierung 33433 33434 33436 Mit den Dipschaltern den Teilnehmercode einstellen, siehe Adressierungstabelle. -
Seite 17: Spezialprogrammierungen
Spezialprogrammierungen Die Dipschaltern je nach zu programmierender Funktion einstellen, siehe Tabelle... - Seite 18 DIPSCHALTER ON FUNKTIONEN CODE Heizwiderstand zur Beschlagentfernung 1,3,5,7,8 OFF (Voreinstellung) 3,5,7,8 Audiovisuelle Nachrichten 1,2,7,8 Hebräisch 3,7,8 Polnisch 1,3,7,8 Katalanisch 2,3,7,8 Galicische Sprache 1,2,3,7,8 Baskische Sprache 2,3,4,7,8 Dänisch 1,2,3,4,7,8 Norwegisch 1,2,5,7,8 Schwedisch 1,2,3,5,7,8 Italienisch 4,5,7,8 Französisch 1,4,5,7,8 Spanisch 2,4,5,7,8 Niederländisch 1,2,4,5,7,8 Griechisch 3,4,5,7,8 Englisch...
-
Seite 19: Installationshinweise
Installationshinweise • Das Modul Art. 4681/ Art. 1621VC arbeitet standardmäßig als Haupt-Außensprechstelle (zeitgeschaltete Belegtmeldung). Um sie als zusätzliche Außensprechstellen zu definieren (aktives Besetztzeichen während der gesamten Dauer der Belegung der Steigleitung), müssen alle Dipschalter des Wahlschalters auf ON gestellt werden. - Seite 20 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
