ART. 20046707 – MODULO SIMPLEHOME 2 INGRESSI ANALOGICI 0-10V DA INCASSO (2I)
Interfaccia da incasso per sistema di automazione caratterizzata da due ingressi analogici di tipo 0-10V.
Permette di interfacciare al sistema di automazione domestica ingressi analogici quali ad esempio quelli provenienti da sonde di
temperatura o da trasformatori di tensione/corrente.
Tensione di alimentazione
Assorbimento
Ingressi
Lunghezza max cavo in ingresso
Protezioni
Segnalazioni
Morsetti
Posizionamento
Riferimenti normativi
Omologazioni
Temperatura di funzionamento
Temperatura d'immagazzinamento
Umidità dell'aria relativa
Peso
Dimensioni
verde (bus)
N.B. Il modulo deve essere programmato tramite la linea BUS utilizzando l'interfaccia SimpleHome/RS232 (20022611) ed il
software di programmazione SimpleProg.

CARATTERISTICHE TECNICHE

24Vdc ± 5%
5mA
2 di tipo 0-10V analogici
2m
contro inversioni di polarità
1 LED di segnalazione stato bus: lampeggiante indica la trasmissione di dati sul bus, acceso
fi sso indica la mancanza del negativo di alimentazione o un collegamento errato del dispositivo
estraibili per connessione BUS
in scatole da incasso
compatibilità elettromagnetica: EN 50081-1 (Emissioni di disturbi)
e EN50082-2 (Resistenza ai disturbi)
CE
da 0° a 50°C
da -10° a +70°C
da 5 a 95% senza condensazione
24g escluso imballo
41x29x9mm
rosso (+)
nero (-)

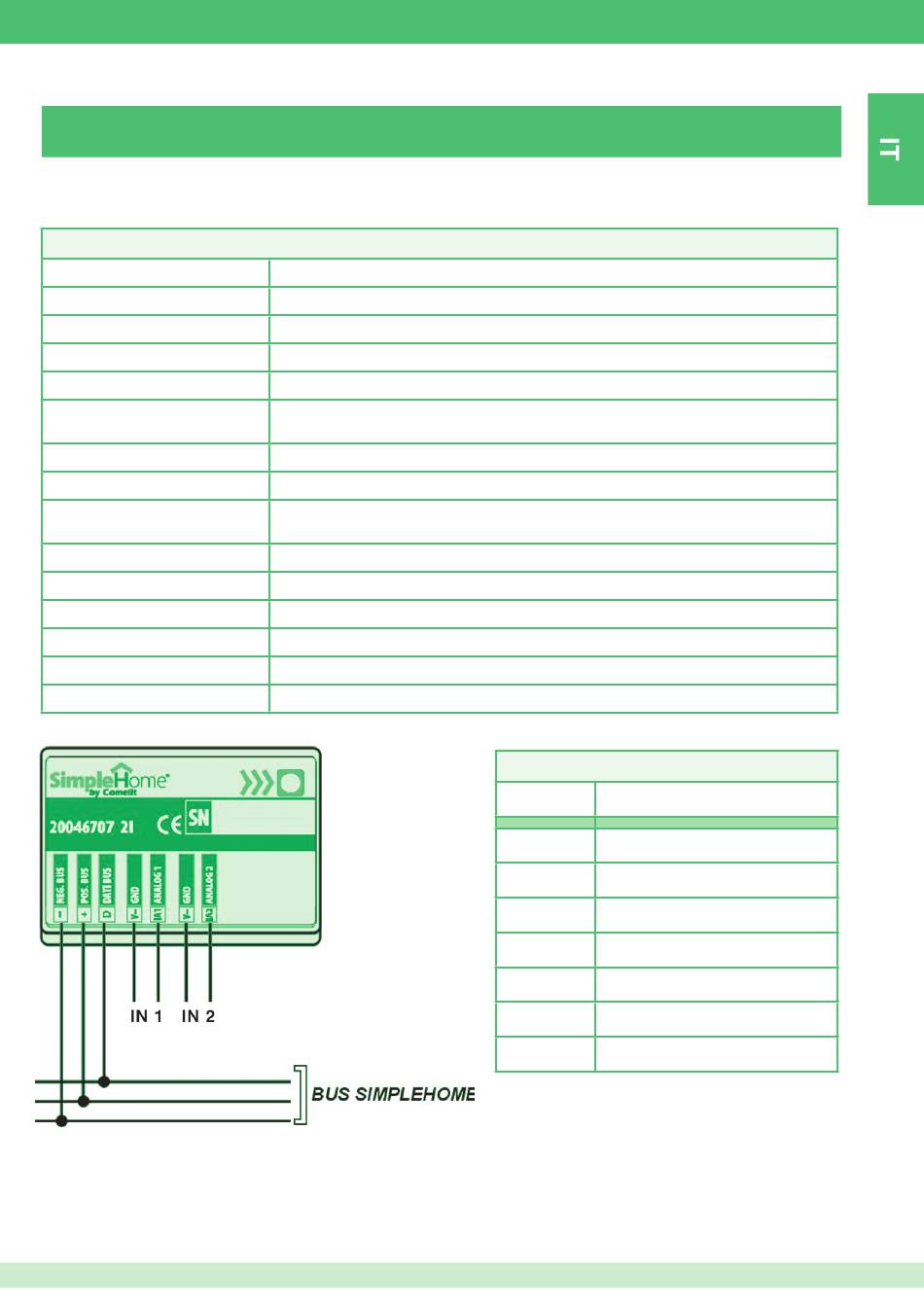

MORSETTI DI COLLEGAMENTO

Mors Funzione
- Negativo alimentazione BUS
+ +24Vdc alimentazione BUS
D Linea BUS dati
V- GND
IA1 Ingresso 1 (0-10V)
V- GND
IA2 Ingresso 2 (0-10V)
