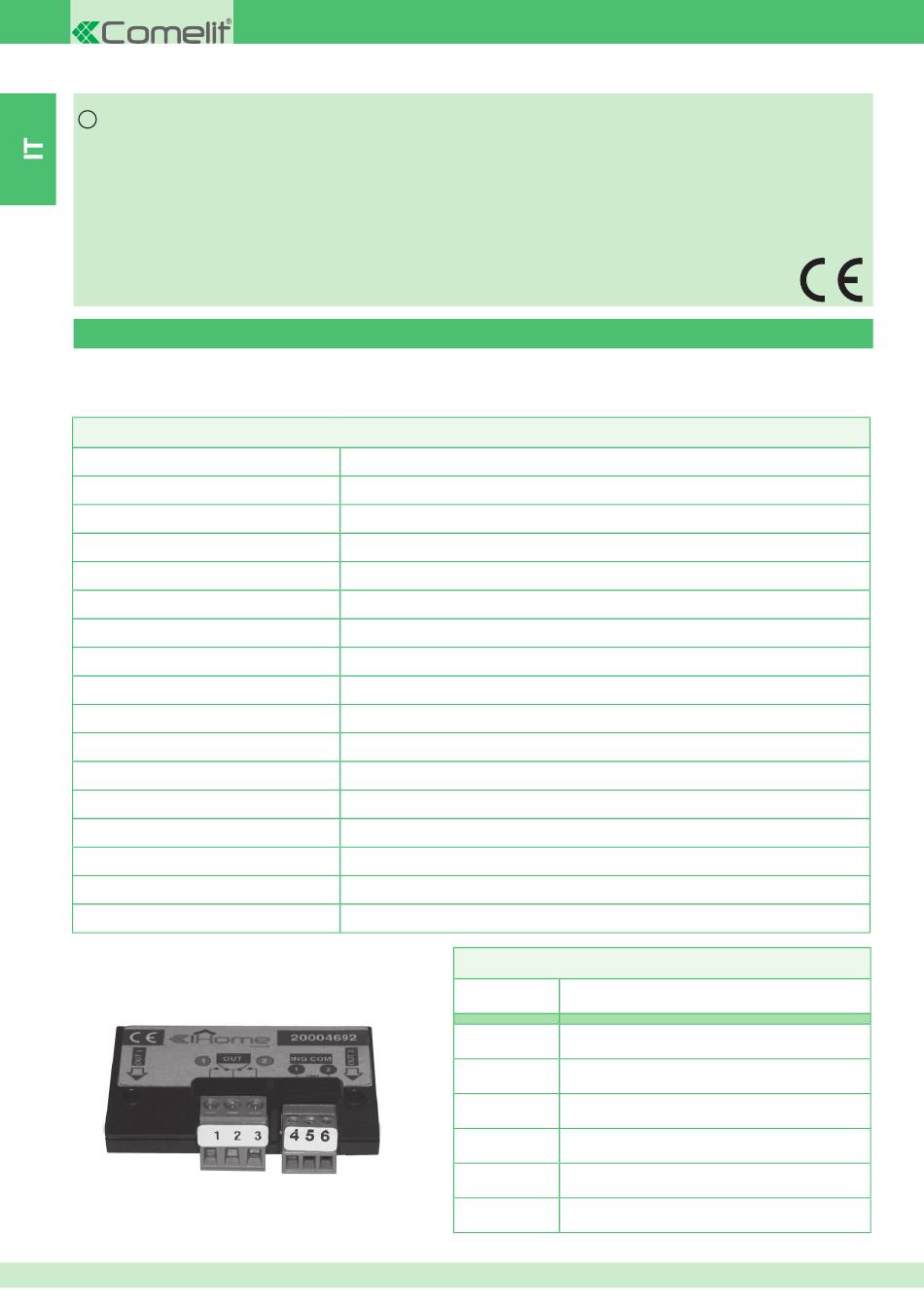

ART. 20004692 – MODULO SIMPLEHOME 2 RELE' 2A DA INCASSO
Interfaccia dotata di 2 relè statici da 2A da collegare ai moduli bus con uscite a transistor 24Vdc.
L'uscita a relé a stato solido 2A è adatta per il collegamento di lampade fl uorescenti a basso consumo, lampade a LED...
Non utilizzare per il comando di motori come ventilatori, tapparelle, tende...
Tensione di alimentazione
Corrente max assorbita
Distanza max da uscita OC 24Vdc
Corrente max spunto su uscita 230Vac
Impedenza ingresso a 24Vdc
Tensione disinnesco su ingresso 24Vdc
Ingressi
Portata max relé
Potenza max uscita
Segnalazioni
Morsetti
Posizionamento
Temperatura di funzionamento
Temperatura d'immagazzinamento
Umidità dell'aria relativa
Peso
Dimensioni
2

CARATTERISTICHE TECNICHE

min 15Vdc, max 30Vdc
30mA per ogni uscita
15m
40A
3200Ω
<15Vdc
2 per collegamento uscite a transistor 24Vdc
2A
460W
2 LED di segnalazione stato uscite
estraibili
in scatole da incasso
da 0° a 50°C
da -10° a +70°C
da 5 a 95% senza condensazione
42g escluso imballo
41x29x9mm
Mors
1
2
3
4
5
6

MORSETTI DI COLLEGAMENTO

Funzione
Uscita 1 relè
Comune
Uscita 2 relè
Ingresso 1 - 24Vdc
Comune comando relè
Ingresso 2 - 24Vdc
