ADVERTENCIAS
• La instalación se ha de efectuar en conformidad con las normas vigentes, siguiendo atentamente las instrucciones suministradas por el fabricante.
• Todos los aparatos deben destinarse exclusivamente al uso para el cual han sido construidos. Comelit Group S.p.A. declina toda responsabilidad por el uso
impropio de los aparatos, por cambios efectuados por terceros por cualquier motivo o finalidad y por el uso de accesorios y materiales no originales.
• Todos los productos son conformes a los requisitos de las Directivas 2006/95/CE (que sustituye la Directiva 73/23/CEE y sucesivas enmiendas) como
demuestra la presencia de la marca CE en ellos.
• La instalación, el montaje y el mantenimiento de los aparatos eléctricos deben ser efectuados exclusivamente por electricistas especializados.
• Antes de efectuar cualquier operación de mantenimiento hay que cortar la alimentación.
• Limpiar con un paño humedecido en agua. Evitar alcohol y otros productos agresivos.

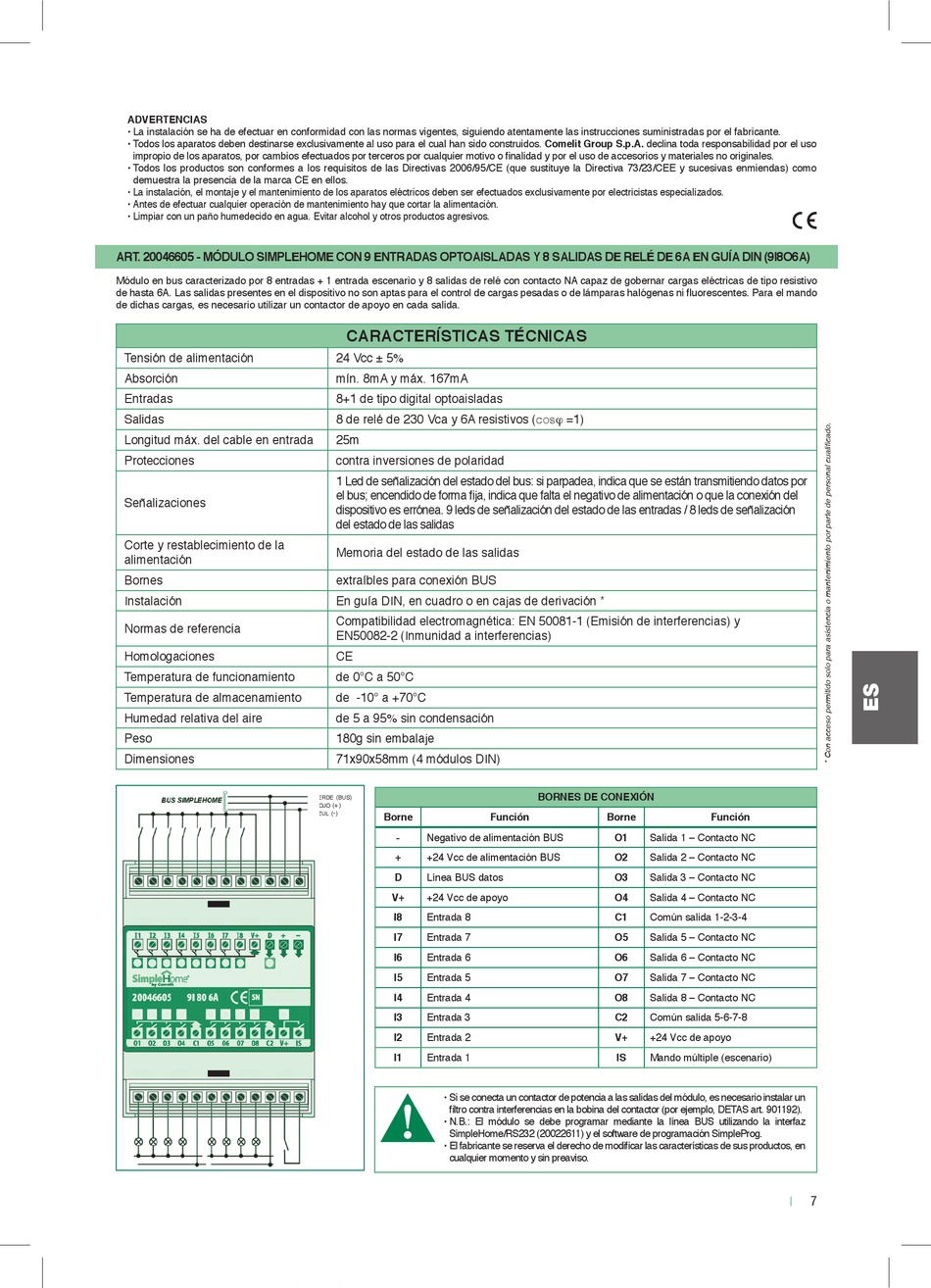

ART. 20046605 - MÓDULO SIMPLEHOME CON 9 ENTRADAS OPTOAISLADAS Y 8 SALIDAS DE RELÉ DE 6A EN GUÍA DIN (9I8O6A)
Módulo en bus caracterizado por 8 entradas + 1 entrada escenario y 8 salidas de relé con contacto NA capaz de gobernar cargas eléctricas de tipo resistivo
de hasta 6A. Las salidas presentes en el dispositivo no son aptas para el control de cargas pesadas o de lámparas halógenas ni fluorescentes. Para el mando
de dichas cargas, es necesario utilizar un contactor de apoyo en cada salida.
Tensión de alimentación
Absorción
Entradas
Salidas
Longitud máx. del cable en entrada
Protecciones
Señalizaciones
Corte y restablecimiento de la
alimentación
Bornes
Instalación
Normas de referencia
Homologaciones
Temperatura de funcionamiento
Temperatura de almacenamiento
Humedad relativa del aire
Peso
Dimensiones
CARACTERÍSTICAS TÉCNICAS
24 Vcc ± 5%
mín. 8mA y máx. 167mA
8+1 de tipo digital optoaisladas
8 de relé de 230 Vca y 6A resistivos (cosj =1)
25m
contra inversiones de polaridad
1 Led de señalización del estado del bus: si parpadea, indica que se están transmitiendo datos por
el bus; encendido de forma fija, indica que falta el negativo de alimentación o que la conexión del
dispositivo es errónea. 9 leds de señalización del estado de las entradas / 8 leds de señalización
del estado de las salidas
Memoria del estado de las salidas
extraíbles para conexión BUS
En guía DIN, en cuadro o en cajas de derivación *
Compatibilidad electromagnética: EN 50081-1 (Emisión de interferencias) y
EN50082-2 (Inmunidad a interferencias)
CE
de 0°C a 50°C
de -10° a +70°C
de 5 a 95% sin condensación
180g sin embalaje
71x90x58mm (4 módulos DIN)
( )
verde bus
+
rojo ( )
-
azul ( ) Borne Función
- Negativo de alimentación BUS
+ +24 Vcc de alimentación BUS
D
Línea BUS datos
V+ +24 Vcc de apoyo
I8 Entrada 8
I7
Entrada 7
I6 Entrada 6
I5
Entrada 5
I4 Entrada 4
I3 Entrada 3
I2
Entrada 2
I1 Entrada 1
• Si se conecta un contactor de potencia a las salidas del módulo, es necesario instalar un
filtro contra interferencias en la bobina del contactor (por ejemplo, DETAS art. 901192).
• N.B.: El módulo se debe programar mediante la línea BUS utilizando la interfaz
SimpleHome/RS232 (20022611) y el software de programación SimpleProg.
• El fabricante se reserva el derecho de modificar las características de sus productos, en
cualquier momento y sin preaviso.
BORNES DE CONEXIÓN
Borne Función
O1 Salida 1 – Contacto NC
O2 Salida 2 – Contacto NC
O3
Salida 3 – Contacto NC
O4 Salida 4 – Contacto NC
C1 Común salida 1-2-3-4
O5
Salida 5 – Contacto NC
O6 Salida 6 – Contacto NC
O7
Salida 7 – Contacto NC
O8 Salida 8 – Contacto NC
C2 Común salida 5-6-7-8
V+
+24 Vcc de apoyo
IS Mando múltiple (escenario)
