AVERTISSEMENT
• Effectuer l'installation en suivant scrupuleusement les instructions fournies par le constructeur et conformément aux normes en vigueur.
• Tous les appareils doivent être strictement destinés à l'emploi pour lequel ils ont été conçus. Comelit Group S.p.A. décline toute responsabilité en cas de
mauvais usage des appareils, de modifications apportées par des tiers pour une raison quelconque et d'utilisation d'accessoires et de pièces non d'origine.
• Tous les produits sont conformes aux prescriptions de la directive 2006/95/CE (qui remplace la directive 73/23/CEE et amendements successifs).
L'application du marquage CE atteste cette conformité.
• Les interventions d'installation, de montage et d'assistance aux appareils électriques sont réservées à des électriciens spécialisés.
• Couper l'alimentation avant d'effectuer toute opération d'entretien.
• Nettoyer avec un chiffon imbibé d'eau. Éviter d'utiliser de l'alcool ou d'autres produits agressifs.

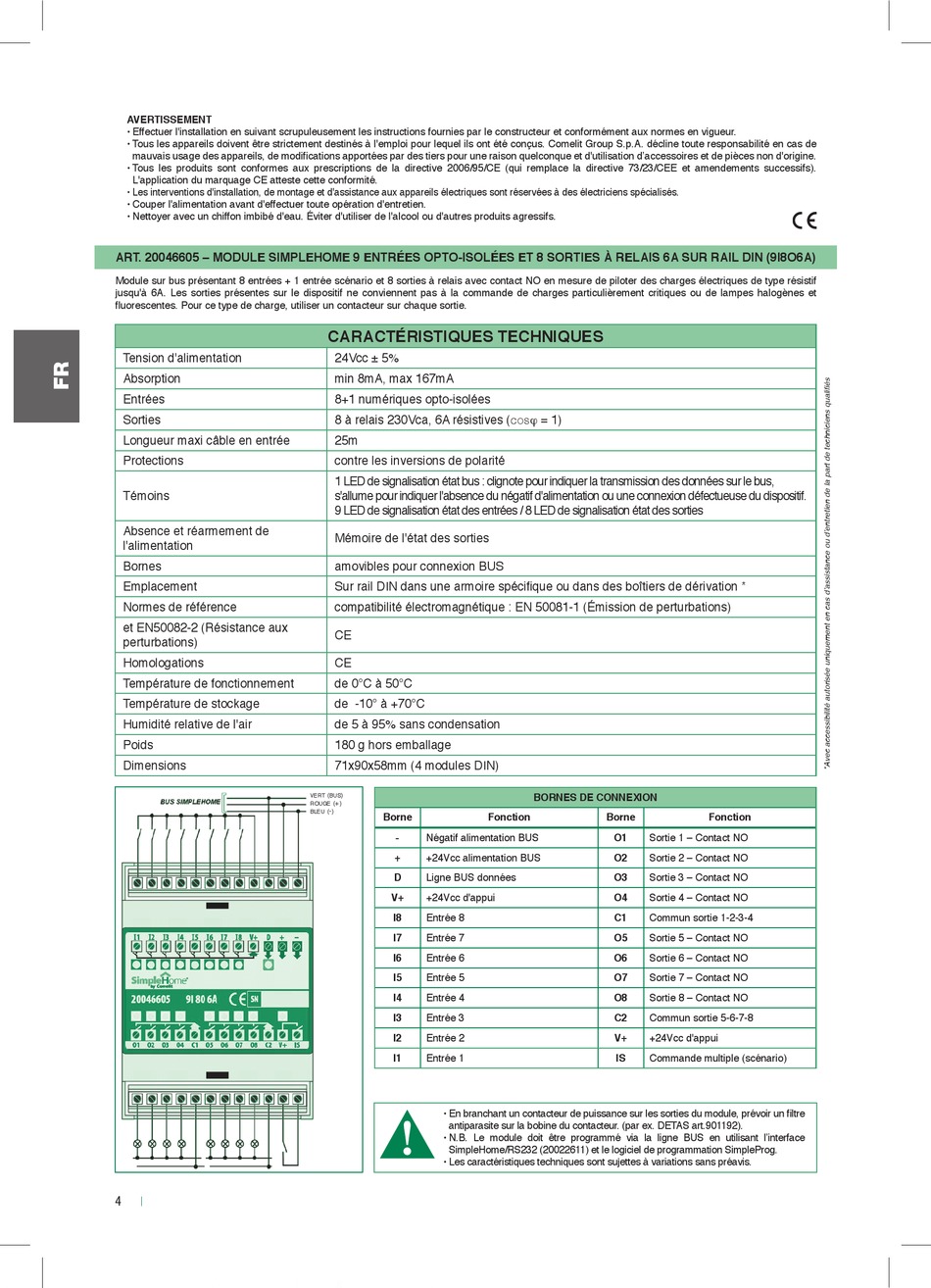

ART. 20046605 – MODULE SIMPLEHOME 9 ENTRÉES OPTO-ISOLÉES ET 8 SORTIES À RELAIS 6A SUR RAIL DIN (9I8O6A)
Module sur bus présentant 8 entrées + 1 entrée scénario et 8 sorties à relais avec contact NO en mesure de piloter des charges électriques de type résistif
jusqu'à 6A. Les sorties présentes sur le dispositif ne conviennent pas à la commande de charges particulièrement critiques ou de lampes halogènes et
fluorescentes. Pour ce type de charge, utiliser un contacteur sur chaque sortie.
Tension d'alimentation
Absorption
Entrées
Sorties
Longueur maxi câble en entrée
Protections
Témoins
Absence et réarmement de
l'alimentation
Bornes
Emplacement
Normes de référence
et EN50082-2 (Résistance aux
perturbations)
Homologations
Température de fonctionnement
Température de stockage
Humidité relative de l'air
Poids
Dimensions
4
CARACTÉRISTIQUES TECHNIQUES
24Vcc ± 5%
min 8mA, max 167mA
8+1 numériques opto-isolées
8 à relais 230Vca, 6A résistives (cosj = 1)
25m
contre les inversions de polarité
1 LED de signalisation état bus : clignote pour indiquer la transmission des données sur le bus,
s'allume pour indiquer l'absence du négatif d'alimentation ou une connexion défectueuse du dispositif.
9 LED de signalisation état des entrées / 8 LED de signalisation état des sorties
Mémoire de l'état des sorties
amovibles pour connexion BUS
Sur rail DIN dans une armoire spécifique ou dans des boîtiers de dérivation *
compatibilité électromagnétique : EN 50081-1 (Émission de perturbations)
CE
CE
de 0°C à 50°C
de -10° à +70°C
de 5 à 95% sans condensation
180 g hors emballage
71x90x58mm (4 modules DIN)
( )
vert bus
+
rouge ( )
-
bleu ( )
Borne
- Négatif alimentation BUS
+ +24Vcc alimentation BUS
D
Ligne BUS données
V+ +24Vcc d'appui
I8
Entrée 8
I7 Entrée 7
I6
Entrée 6
I5 Entrée 5
I4 Entrée 4
I3
Entrée 3
I2 Entrée 2
I1
Entrée 1
• En branchant un contacteur de puissance sur les sorties du module, prévoir un filtre
antiparasite sur la bobine du contacteur. (par ex. DETAS art.901192).
• N.B. Le module doit être programmé via la ligne BUS en utilisant l'interface
SimpleHome/RS232 (20022611) et le logiciel de programmation SimpleProg.
• Les caractéristiques techniques sont sujettes à variations sans préavis.

BORNES DE CONNEXION

Fonction Borne
O1 Sortie 1 – Contact NO
O2 Sortie 2 – Contact NO
O3
Sortie 3 – Contact NO
O4 Sortie 4 – Contact NO
C1
Commun sortie 1-2-3-4
O5 Sortie 5 – Contact NO
O6
Sortie 6 – Contact NO
O7 Sortie 7 – Contact NO
O8 Sortie 8 – Contact NO
C2
Commun sortie 5-6-7-8
V+ +24Vcc d'appui
IS
Commande multiple (scénario)
Fonction
