WAARSCHUWINGEN
• Voer de installatiewerkzaamheden zorgvuldig uit volgens de door de fabrikant gegeven instructies en met inachtneming van de geldende normen.
• Alle componenten mogen alleen gebruikt worden voor de doeleinden waarvoor ze zijn ontworpen. Comelit Group S.p.A. is niet aansprakelijk voor oneigenlijk gebruik van
de apparaten, voor wijzigingen die om welke reden dan ook door derden zijn aangebracht, en voor het gebruik van niet-originele accessoires en materialen.
• Alle producten voldoen aan de
Dit wordt bevestigd door het CE-label op de producten.
• De installatie-, montage- en servicewerkzaamheden aan de elektrische apparaten mogen uitsluitend door gespecialiseerde elektriciens worden verricht.
• Sluit de stroomtoevoer af, voordat u onderhoudswerkzaamheden uitvoert.
• Reinigen met een met water bevochtigde doek. Vermijd het gebruik van alcohol en andere agressieve producten.

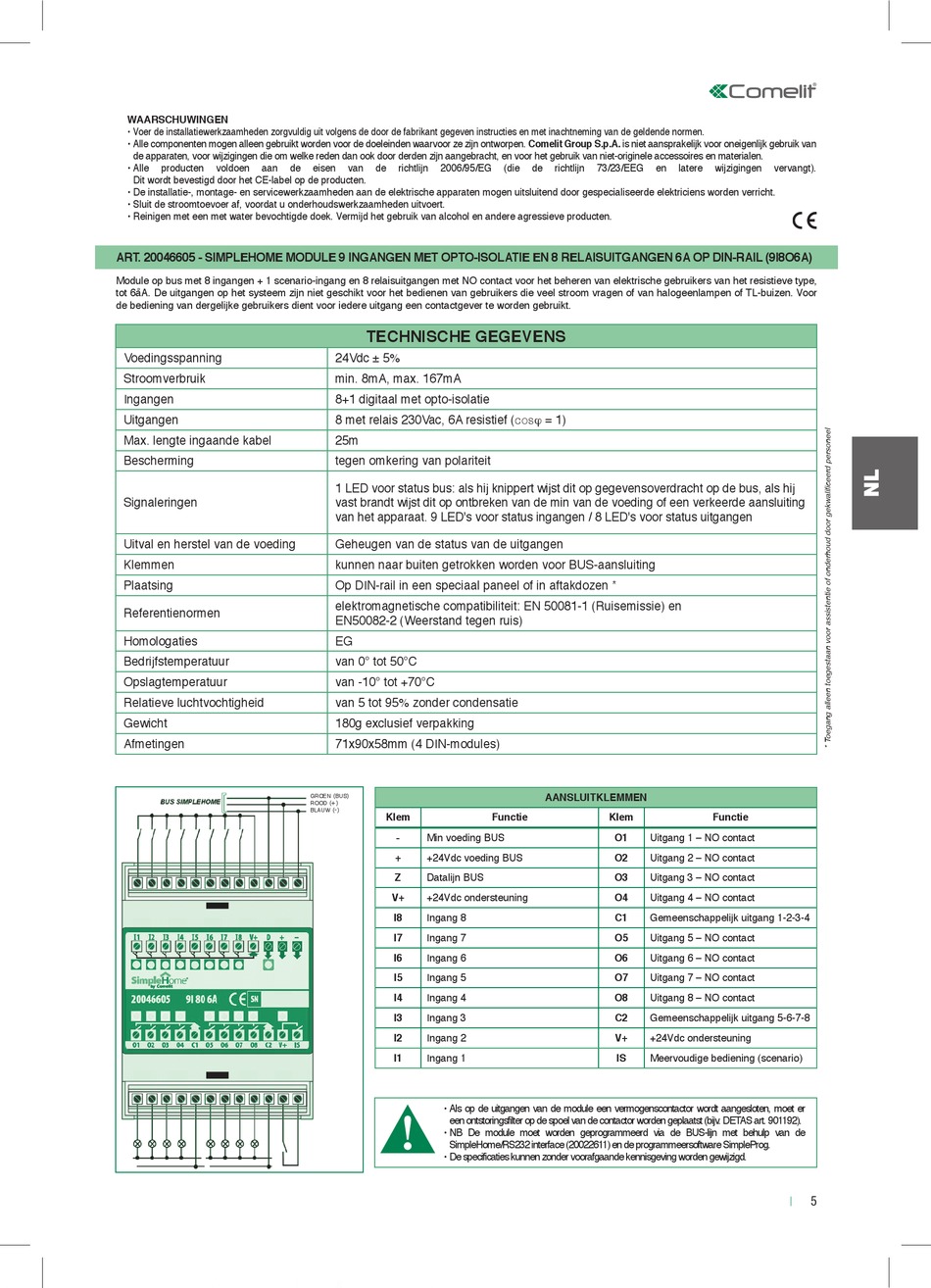

ART. 20046605 - SIMPLEHOME MODULE 9 INGANGEN MET OPTO-ISOLATIE EN 8 RELAISUITGANGEN 6A OP DIN-RAIL (9I8O6A)
Module op bus met 8 ingangen + 1 scenario-ingang en 8 relaisuitgangen met NO contact voor het beheren van elektrische gebruikers van het resistieve type,
tot 6åA. De uitgangen op het systeem zijn niet geschikt voor het bedienen van gebruikers die veel stroom vragen of van halogeenlampen of TL-buizen. Voor
de bediening van dergelijke gebruikers dient voor iedere uitgang een contactgever te worden gebruikt.
Voedingsspanning
Stroomverbruik
Ingangen
Uitgangen
Max. lengte ingaande kabel
Bescherming
Signaleringen
Uitval en herstel van de voeding
Klemmen
Plaatsing
Referentienormen
Homologaties
Bedrijfstemperatuur
Opslagtemperatuur
Relatieve luchtvochtigheid
Gewicht
Afmetingen
eisen van de richtlijn 2006/95/EG

TECHNISCHE GEGEVENS

24Vdc ± 5%
min. 8mA, max. 167mA
8+1 digitaal met opto-isolatie
8 met relais 230Vac, 6A resistief (cosj = 1)
25m
tegen omkering van polariteit
1 LED voor status bus: als hij knippert wijst dit op gegevensoverdracht op de bus, als hij
vast brandt wijst dit op ontbreken van de min van de voeding of een verkeerde aansluiting
van het apparaat. 9 LED's voor status ingangen / 8 LED's voor status uitgangen
Geheugen van de status van de uitgangen
kunnen naar buiten getrokken worden voor BUS-aansluiting
Op DIN-rail in een speciaal paneel of in aftakdozen *
elektromagnetische compatibiliteit: EN 50081-1 (Ruisemissie) en
EN50082-2 (Weerstand tegen ruis)
EG
van 0° tot 50°C
van -10° tot +70°C
van 5 tot 95% zonder condensatie
180g exclusief verpakking
71x90x58mm (4 DIN-modules)
groen ( bus )
+
rood ( )
-
blauw ( )
Klem
- Min voeding BUS
+ +24Vdc voeding BUS
Z
Datalijn BUS
V+ +24Vdc ondersteuning
I8
Ingang 8
I7 Ingang 7
I6
Ingang 6
I5 Ingang 5
I4 Ingang 4
I3
Ingang 3
I2 Ingang 2
I1
Ingang 1
• Als op de uitgangen van de module een vermogenscontactor wordt aangesloten, moet er
een ontstoringsfilter op de spoel van de contactor worden geplaatst (bijv. DETAS art. 901192).
• NB De module moet worden geprogrammeerd via de BUS-lijn met behulp van de
SimpleHome/RS232 interface (20022611) en de programmeersoftware SimpleProg.
• De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
(die de richtlijn 73/23/EEG en
AANSLUITKLEMMEN
Functie Klem
O1 Uitgang 1 – NO contact
O2 Uitgang 2 – NO contact
O3
Uitgang 3 – NO contact
O4 Uitgang 4 – NO contact
C1
Gemeenschappelijk uitgang 1-2-3-4
O5 Uitgang 5 – NO contact
O6
Uitgang 6 – NO contact
O7 Uitgang 7 – NO contact
O8 Uitgang 8 – NO contact
C2
Gemeenschappelijk uitgang 5-6-7-8
V+ +24Vdc ondersteuning
IS
Meervoudige bediening (scenario)
latere wijzigingen vervangt).
Functie
