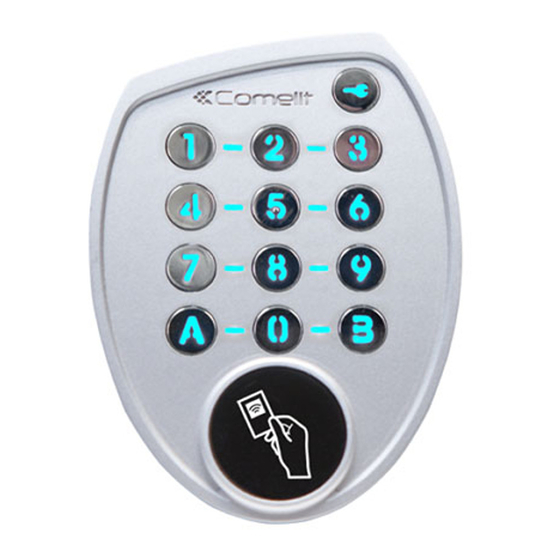

- Seite 1 VOLLSTÄNDIGE ANLEITUNG Vandalismusgeschützte Tastatur - vollständige Anleitung...
-
Seite 2: Inhaltsverzeichnis
• Folgen Sie beim Einbau genau den Anweisungen des Herstellers und halten Sie die geltenden Normen ein. • Sämtliche Geräte dürfen nur für den Zweck genutzt werden, für den sie konstruiert wurden. Die Firma COMELIT-IMMOTEC lehnt im Falle von unsachgemäßer Nutzung der Geräte, von Änderungen an den Produkten aus beliebigen Gründen und von Verwendung von Zubehör und Materialien, durch die die Konformität der Anlage nicht mehr... -
Seite 3: Übersicht
1. ÜBERSICHT 1.1 TECHNISCHE DATEN • Stromversorgung: 12-35 V DC oder 12-24 V AC • Stromaufnahme bei Spannungsversorgung 13,98 VDC (mA) In Standby mit eingeschalteter Hinterleuchtung: 53 Mit 2 aktivierten Relais und eingeschaltetem Summer: 151 • Speicherplatz für 100 Benutzercodes und 1 Supervisorcode Programmiermodus) •... -
Seite 4: Darstellung Der Rückseite
1.3. DARSTELLUNG DER RÜCKSEITE 1. BRAUN : Stromversogung 12-35 V CD oder 12-24 V AC ROT : Stromversogung 12-35 V CD oder 12-24 V AC ORANGE: Eingang Drucktaste 1 / Ausgang Wiegand D0 GELB : Eingang Uhr / Ausgang Wiegand D1 GRÜN : RS485 D- BLAU :... -
Seite 5: An Der Wand
2.2. AN DER WAND 2.3. AN EINER GIPSPLATTE... -
Seite 6: Allgemeine Konfiguration
3. ALLGEMEINE KONFIGURATION Ihre SKB-Tastatur wird standardmäßig mit der folgenden Konfiguration geliefert: Mastercode: 123456 Relais-Modus: Intern Anzahl Stellen der Öffnungscodes: Hintergrundbeleuchtung: Permanent Mit der Öffnung verbundenes Relais: Nr. 1 Zähler Gültigkeit: Permanent Zeitverzögerung Relais Nr. 1: 5 Sekunden Wenn keine Änderung erfolgt, wird diese Konfiguration bei der Summer Relais Nr. -
Seite 7: Werkseinstellung
Wenn Sie alle oben aufgeführten Parameter festgelegt haben, können Nach Tasten aufgeschlüsselte Schritte im Beispiel: Sie Ihre Tastatur wie im folgenden Beispiel beschrieben konfigurieren Taste Status LED Beschreibung (Tastatur im Vorfeld auf 5 Stellen festgelegt): Grün blinkend Eingabemodus eingeben "12345" (Programmiermodus), Grün blinkend Eingabemodus dann... -
Seite 8: Öffnungscode
4.2. ÖFFNUNGSCODE Das SKB verfügt über 100 Speicherstellen für die Programmierung der Beispiel Nr. 3: Speicherung der 3-stelligen Codes "789" und "A0B" Öffnungscodes. Je nach Konfiguration der Tastatur können Codes für eine begrenzte Gültigkeit (5 Verwendungen) mit 3 bis 6 Stellen programmiert werden. Die Auswahl der Anzahl der an den Relais Nr. -
Seite 9: Löschung Eines Oder Mehrerer Codes
4.3. LÖSCHUNG EINES ODER MEHRERER CODES Für alle im SKB programmierten Öffnungscodes besteht die Möglichkeit, Nach Tasten aufgeschlüsselte Schritte im Beispiel Nr. 2: einen, mehrere oder alle zu löschen. Taste Status LED Beschreibung Wenn die LED während des Vorgangs rot aufleuchtet, wurde dieser Grün blinkend... -
Seite 10: Verwendung
5. VERWENDUNG 5.1. BASIC - Wenn der Code korrekt ist, löst das SKB das verbundene Relais aus, Um das mit Ihrer Tastatur verbundene System auszulösen, brauchen was durch Leuchten angezeigt wird (Grün=Relais Nr. 1 - Lila=Relais Sie nur den im Vorfeld programmierten Code einzugeben. Je nach Nr. -
Seite 11: Verkabelung
6. VERKABELUNG 6.1. MIT MAGNETSCHLOSS 4399 Magnetschloss oder Ruhestrom- Türöffner Varistor ACHTUNG: Wenn Sie ein Schließsystem mit Elektronisches Schloss oder Magnetschloss verwenden, achten Sie darauf, dass der zusammen mit der Tastatur gelieferte Varistor angeschlossen ist, um Funktionsstörungen der Tastatur zu vermeiden. 6.2. -
Seite 12: Mit Uhr Und Alarm
6.3. MIT UHR UND ALARM 4399 HORLOGE RELAIS RELAIS Bei Auslösung des Alarms wird der Ausgang für 1 Minute aktiviert. 6.4. WIEGAND-ANSCHLUSS 4399 Wiegand- Zentrale Bei jedem Druck einer Taste wird ihr Code mit 4 Bits gesendet. -
Seite 13: Mit Außenrelais
6.5. MIT AUSSENRELAIS... - Seite 14 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
