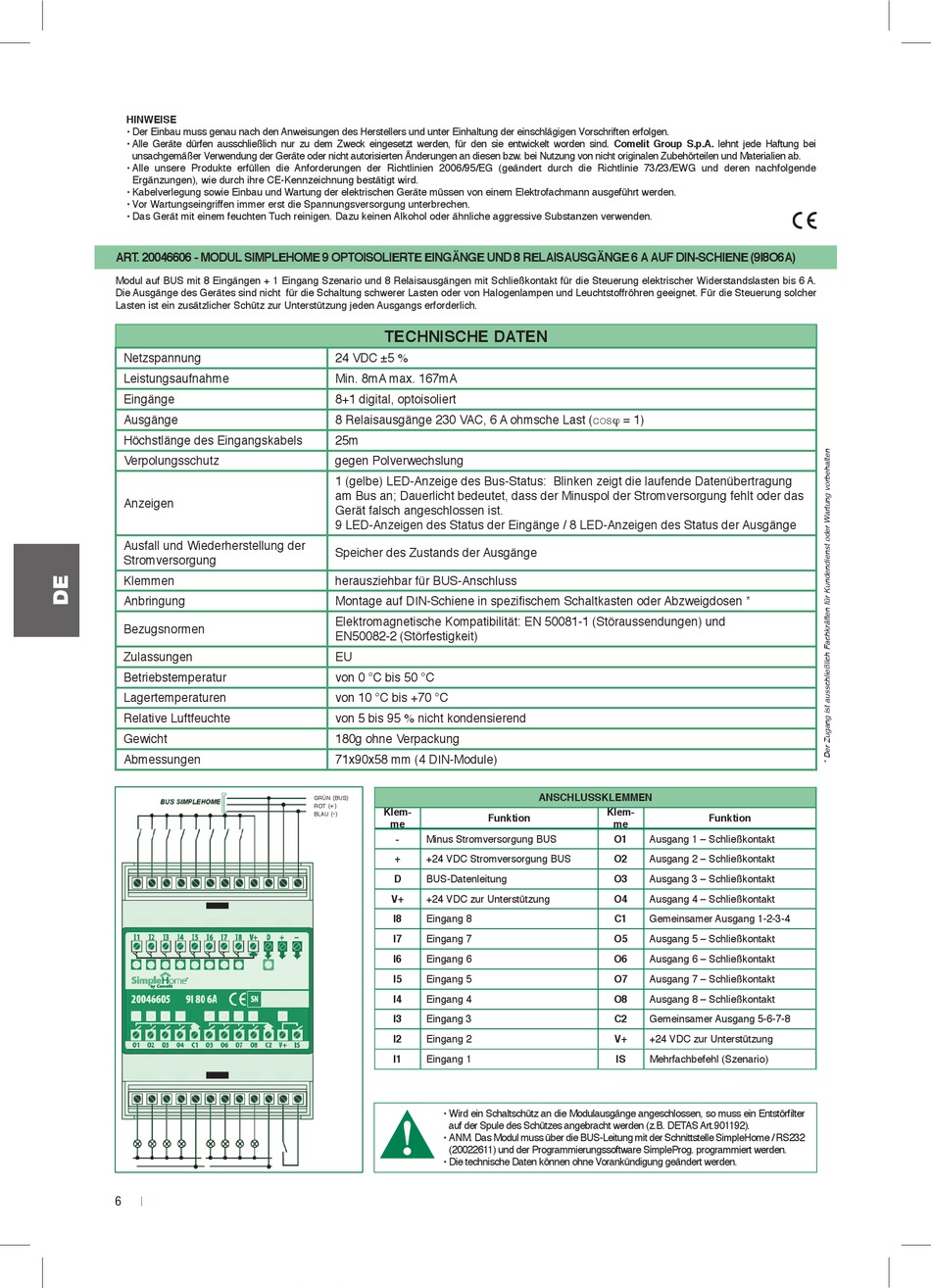

Technische Daten - Comelit Simplehome Technisches Handbuch

HINWEISE
• Der Einbau muss genau nach den Anweisungen des Herstellers und unter Einhaltung der einschlägigen Vorschriften erfolgen.
• Alle Geräte dürfen ausschließlich nur zu dem Zweck eingesetzt werden, für den sie entwickelt worden sind. Comelit Group S.p.A. lehnt jede Haftung bei
unsachgemäßer Verwendung der Geräte oder nicht autorisierten Änderungen an diesen bzw. bei Nutzung von nicht originalen Zubehörteilen und Materialien ab.
• Alle unsere Produkte erfüllen die Anforderungen der Richtlinien 2006/95/EG (geändert durch die Richtlinie 73/23/EWG und deren nachfolgende
Ergänzungen), wie durch ihre CE-Kennzeichnung bestätigt wird.
• Kabelverlegung sowie Einbau und Wartung der elektrischen Geräte müssen von einem Elektrofachmann ausgeführt werden.
• Vor Wartungseingriffen immer erst die Spannungsversorgung unterbrechen.
• Das Gerät mit einem feuchten Tuch reinigen. Dazu keinen Alkohol oder ähnliche aggressive Substanzen verwenden.
ART. 20046606 - MODUL SIMPLEHOME 9 OPTOISOLIERTE EINGÄNGE UND 8 RELAISAUSGÄNGE 6 A AUF DIN-SCHIENE (9I8O6A)
Modul auf BUS mit 8 Eingängen + 1 Eingang Szenario und 8 Relaisausgängen mit Schließkontakt für die Steuerung elektrischer Widerstandslasten bis 6 A.
Die Ausgänge des Gerätes sind nicht für die Schaltung schwerer Lasten oder von Halogenlampen und Leuchtstoffröhren geeignet. Für die Steuerung solcher
Lasten ist ein zusätzlicher Schütz zur Unterstützung jeden Ausgangs erforderlich.
Netzspannung
Leistungsaufnahme
Eingänge
Ausgänge
Höchstlänge des Eingangskabels
Verpolungsschutz
Anzeigen
Ausfall und Wiederherstellung der
Stromversorgung
Klemmen
Anbringung
Bezugsnormen
Zulassungen
Betriebstemperatur
Lagertemperaturen
Relative Luftfeuchte
Gewicht
Abmessungen
6

TECHNISCHE DATEN

24 VDC ±5 %
Min. 8mA max. 167mA
8+1 digital, optoisoliert
8 Relaisausgänge 230 VAC, 6 A ohmsche Last (cosj = 1)
25m
gegen Polverwechslung
1 (gelbe) LED-Anzeige des Bus-Status: Blinken zeigt die laufende Datenübertragung
am Bus an; Dauerlicht bedeutet, dass der Minuspol der Stromversorgung fehlt oder das
Gerät falsch angeschlossen ist.
9 LED-Anzeigen des Status der Eingänge / 8 LED-Anzeigen des Status der Ausgänge
Speicher des Zustands der Ausgänge
herausziehbar für BUS-Anschluss
Montage auf DIN-Schiene in spezifischem Schaltkasten oder Abzweigdosen *
Elektromagnetische Kompatibilität: EN 50081-1 (Störaussendungen) und
EN50082-2 (Störfestigkeit)
EU
von 0 °C bis 50 °C
von 10 °C bis +70 °C
von 5 bis 95 % nicht kondensierend
180g ohne Verpackung
71x90x58 mm (4 DIN-Module)
grün ( bus )
+
rot ( )
Klem-
-
( )
blau Funktion
me
- Minus Stromversorgung BUS
+
+24 VDC Stromversorgung BUS
D BUS-Datenleitung
V+ +24 VDC zur Unterstützung
I8 Eingang 8
I7 Eingang 7
I6
Eingang 6
I5 Eingang 5
I4
Eingang 4
I3 Eingang 3
I2 Eingang 2
I1
Eingang 1
• Wird ein Schaltschütz an die Modulausgänge angeschlossen, so muss ein Entstörfilter
auf der Spule des Schützes angebracht werden (z.B. DETAS Art.901192).
• ANM. Das Modul muss über die BUS-Leitung mit der Schnittstelle SimpleHome / RS232
(20022611) und der Programmierungssoftware SimpleProg. programmiert werden.
• Die technische Daten können ohne Vorankündigung geändert werden.
ANSCHLUSSKLEMMEN
Klem-
Funktion
me
O1 Ausgang 1 – Schließkontakt
O2
Ausgang 2 – Schließkontakt
O3 Ausgang 3 – Schließkontakt
O4 Ausgang 4 – Schließkontakt
C1 Gemeinsamer Ausgang 1-2-3-4
O5 Ausgang 5 – Schließkontakt
O6
Ausgang 6 – Schließkontakt
O7 Ausgang 7 – Schließkontakt
O8
Ausgang 8 – Schließkontakt
C2 Gemeinsamer Ausgang 5-6-7-8
V+ +24 VDC zur Unterstützung
IS
Mehrfachbefehl (Szenario)
