Einstellung Armlehnen ErgoFit Sitze

7.6
Bitte entnehmen Sie weitere Informationen zu den Armlehnen der
Bedienungsanleitung!

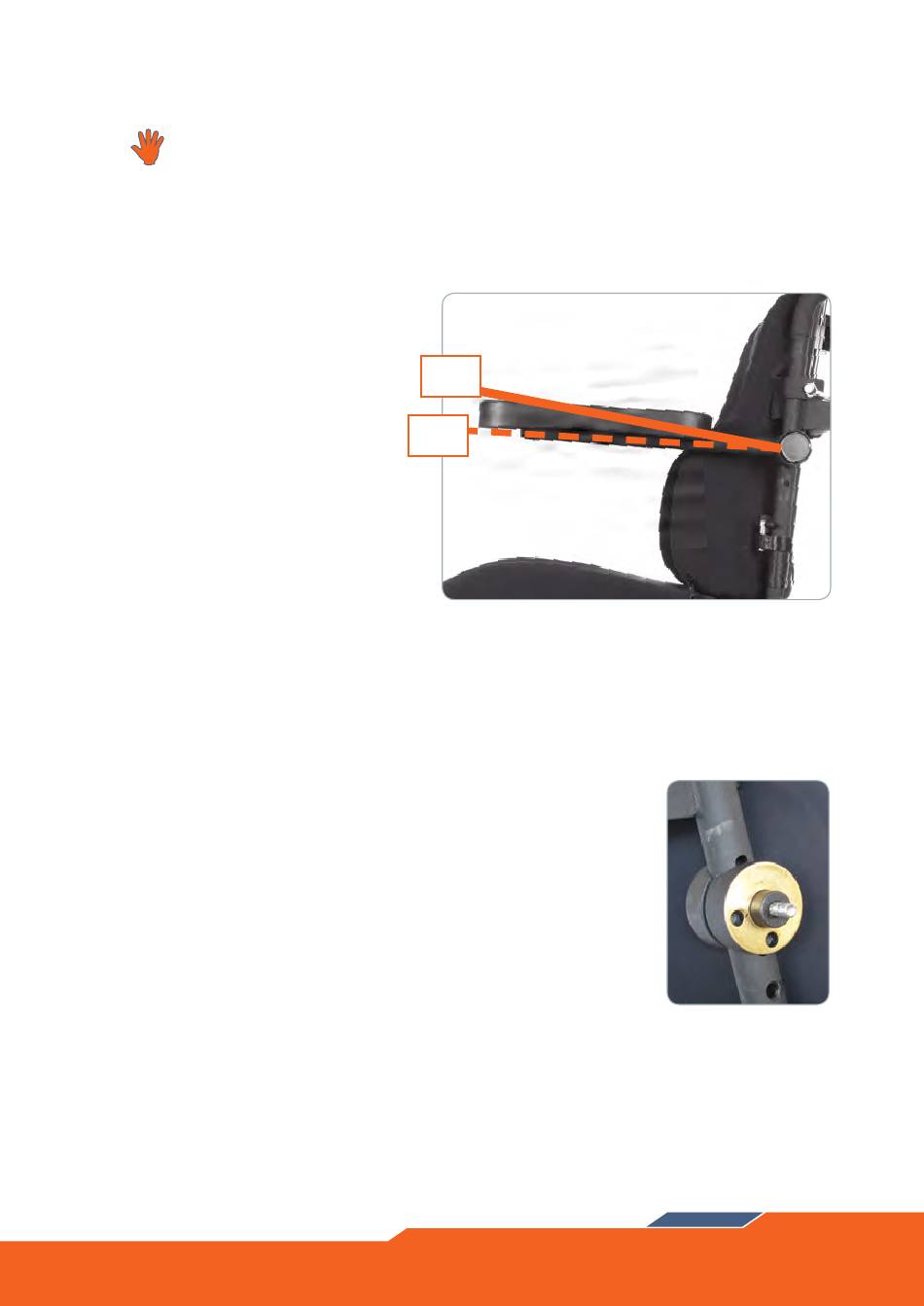

Die Armlehnen lassen sich in zwei Winkeln einstellen. Dies kann notwendig
sein, wenn entweder eine steilere Position gewünscht ist, oder wenn die
Rückenwinkeleinstellung dies erfordert.
A Zeigt die Einstellung mit
wenig Rückenkantelung
B Zeigt die alternative
Einstellung
Winkeleinstellung bei ErgoFit Sitz Armlehnen
Zur Verstellung müssen die Drehgelenke der Armlehnen teils demontiert
werden.
Beim einstellen der Joystickseite trennen Sie bitte zunächst die Steckver-
bindung.
1. Entfernen Sie beide Staubkappen, Außen- und
Innenseite
2. Lösen Sie die Verschraubung vollständig
3. Ziehen Sie nur das äußere Teil ab, legen Sie es
beiseite
4. Belassen Sie das innere Teil, es sei denn Sie
möchten die Höhe der Armlehne mit einstellen.
5. Nehmen Sie Einstellung wie unten abgebildet
vor um den gewünschten Armlehnenwinkel zu
erreichen
6. Achten Sie auf die passende Position der Gleitscheibe (9 und 6
Uhr), dort muss auf 9 Uhr die Passfeder stecken
7. Montieren Sie die Armlehne wieder an den Rahmen, ziehen Sie
die Schraubverbindung fest an
8. Prüfen Sie die Funktion der Armlehne
D ETZ E-Fahrer Cyrius MA Version 1.3.0 DE
I
B
A
Abb. 32
Abb. 33
(Abb. 33)
