Rückspiegel Komfortsitz
11.2
Der Rückspiegel kann links oder rechts montiert werden.
Wenn Sie den Rückspiegel an der Joystick-Seite montieren möchten, trennen
Sie als erstes die Steckverbindung.
1. Entnehmen Sie den Armlehnenträger, legen Sie diesen mit der
Seitenpelotte auf der Unterseite auf eine Fläche
2. Entfernen Sie die beiden Schrauben der Seitenpelotte
3. Legen Sie die Montagehülsen auf die Bohrungen der Schrauben
der Seitenpelotten, beachten Sie die Ausformung für das Träger-
rohr des Rückspiegels. Richten Sie diese für das Rohr aus.
4. Legen sie das Rohr auf die Montagehülsen
5. Verschrauben Sie das Trägerrohr, den Armlehnenträger und die
Seitenpelotte fest
6. Bringen Sie den Rückspiegel am Trägerrohr an
7. Richten Sie den Rückspiegel aus
8. Ziehen Sie die Verschraubung des Rückspiegels so fest an, dass
sich der Rückspiegel in seiner Halterung nicht leicht verdrehen
lässt.
8
D ETZ E-Fahrer Cyrius MA Version 1.3.0 DE
I
3
3
5
5

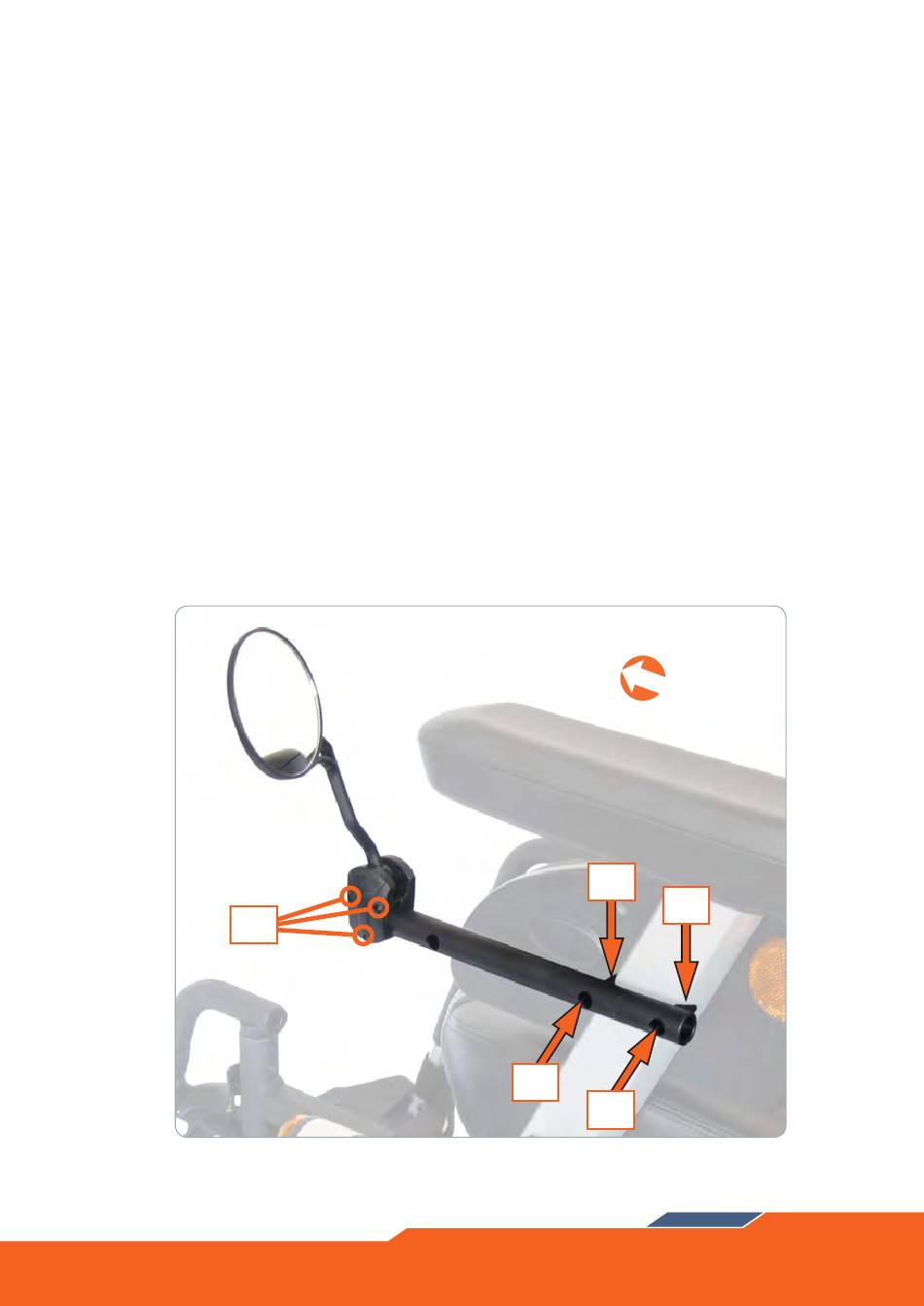

Abb. 46
