Beinstütze manuell winkelbar
7.4.1
A
Fußplatten tauschen
7.5
Die Fußplatten für den Sitzbreitenbereich 41 bis 45cm sind schmaler als
die Fußplatten für die größeren Sitzbreiten.
Die Fußplatten können bei Bedarf von einer auf die andere Größe ge-
tauscht werden.
Achten Sie bei der Montage auf eine präzise Passung der Arretiernut auf
der Unterseite der Fußplatte mit der Aufnahme (Abb. 31).
Kleine Fußplatte
105
28
Abb. 28
Große Fußplatte
130
Abb. 29

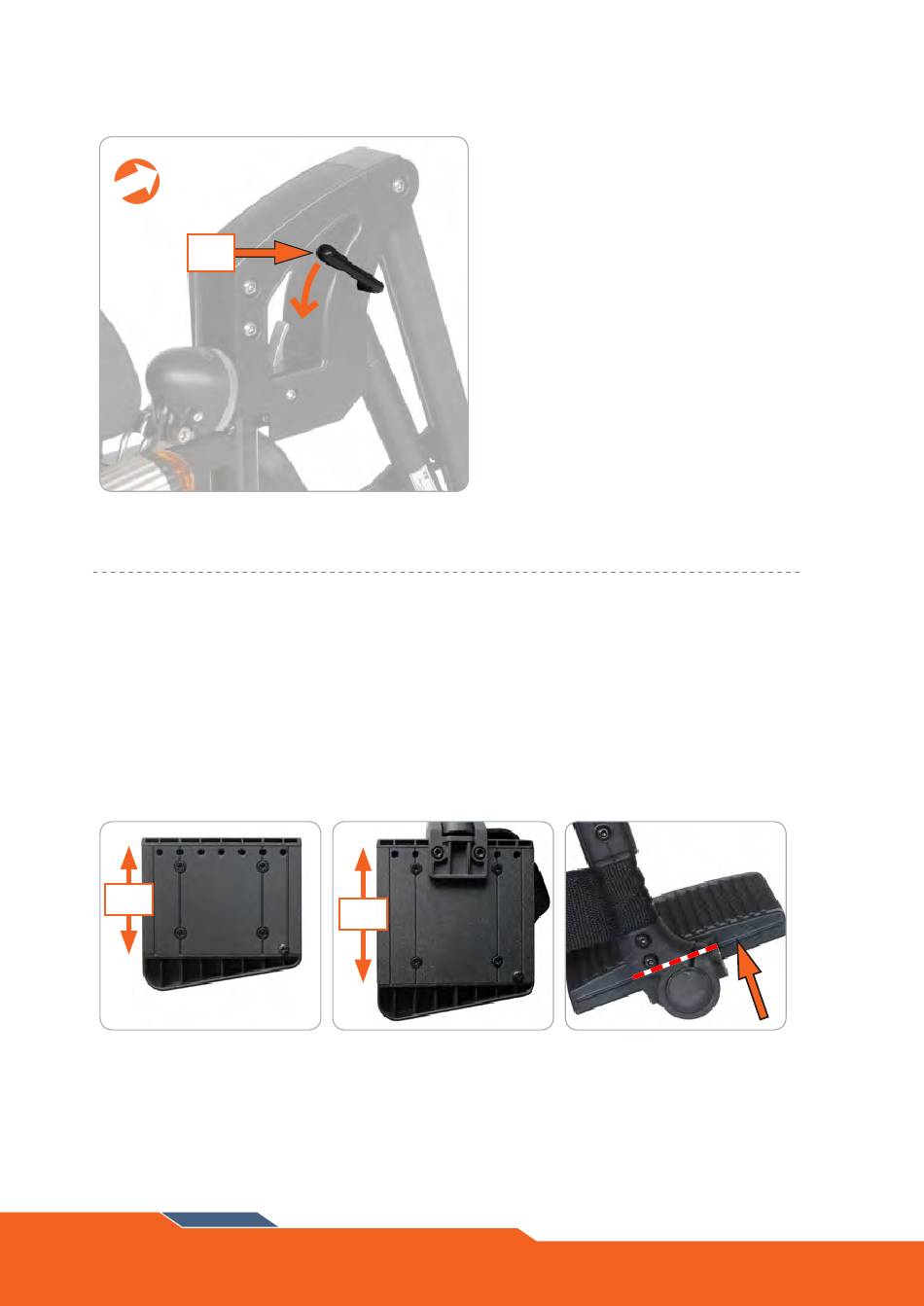

Bei der Beinstütze winkelverstell-
bar befindet sich der Bedienhe-
bel für den Gasdruckdämpfer
auf der Außenseite des Oberteils
(Pos. A).
Die Bedienung erfolgt durch das
Drücken nach unten zum Nutzer
hin.
Arretiernut
Abb. 30
DIETZ E-Fahrer Cyrius MA
Abb. 31
