Beinstützen ErgoFit Sitze
7.2.3
Achten Sie bei Ihren Einstellungen stets darauf das ein
sicherer Bereich von min. 20mm jenseits der Klemmung der
Auszüge in der Aufnahme verbleibt.
Diese Beschreibung ist für ErgoFit und ErgoFit+ Sitze gültig.
1. Stufenloser Tiefenauszug, Sicherung durch große Maden-
schraube
2. Stufenauszug zur groben Tiefeneinstellung, mittels zweifacher
Verschraubung.
Entnehmen Sie vor Beginn der finalen Anpassung an den Kunden die Bein-
stützenaufnahmen durch Lösen der Madenschraube (Pos. 1) um sich ein
Bild vom Verstellbereich zu machen.
Nehmen Sie als erstes die Stufeneinstellung vor (Pos. 2).
Stellen Sie zum Schluss sicher dass die Madenschraube fest angezogen ist
D ETZ E-Fahrer Cyrius MA Version 1.3.0 DE
I
1
2

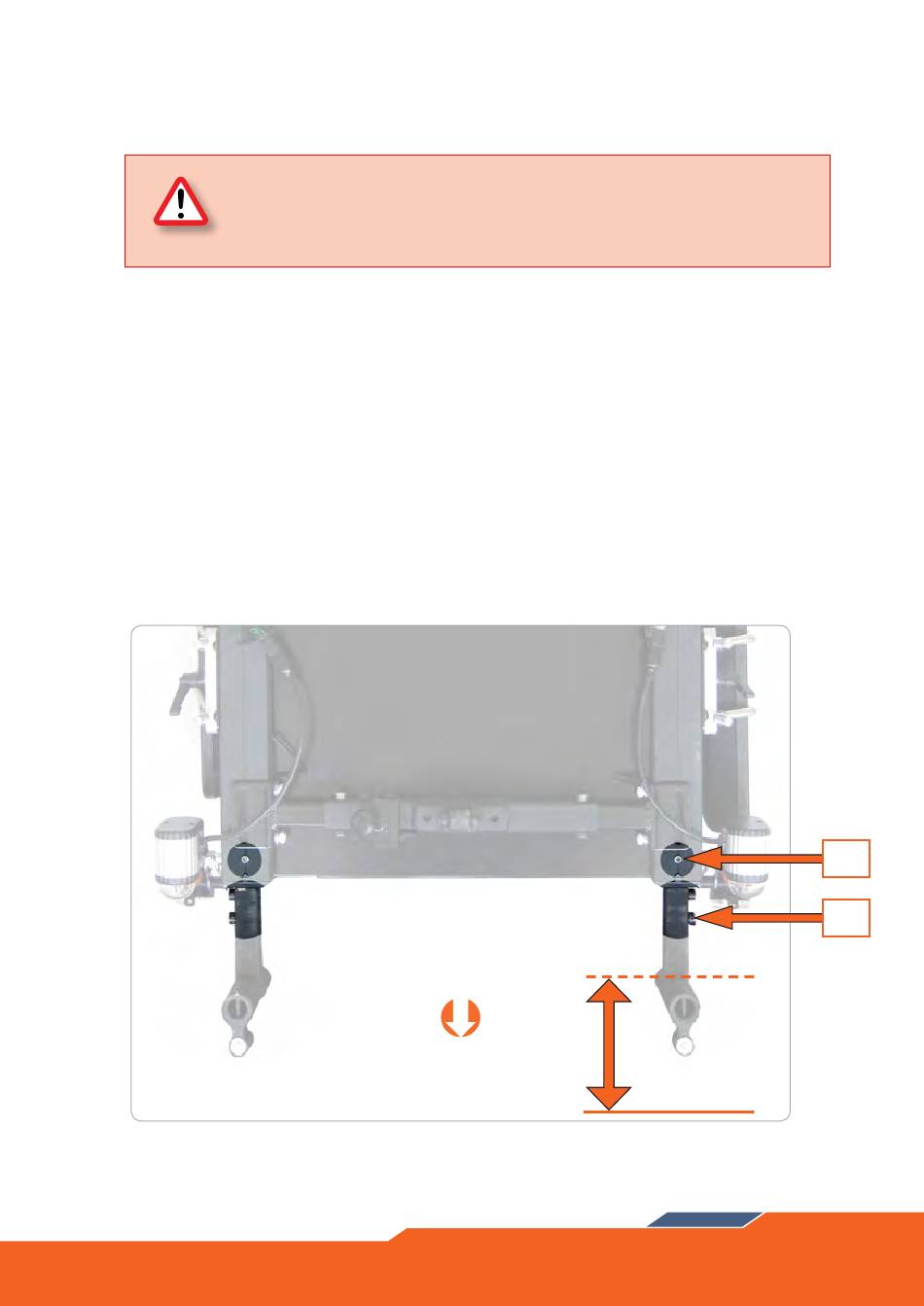

Abb. 15
